Shure P3TER M16

Система персонального мониторинга Shure P3TER M16

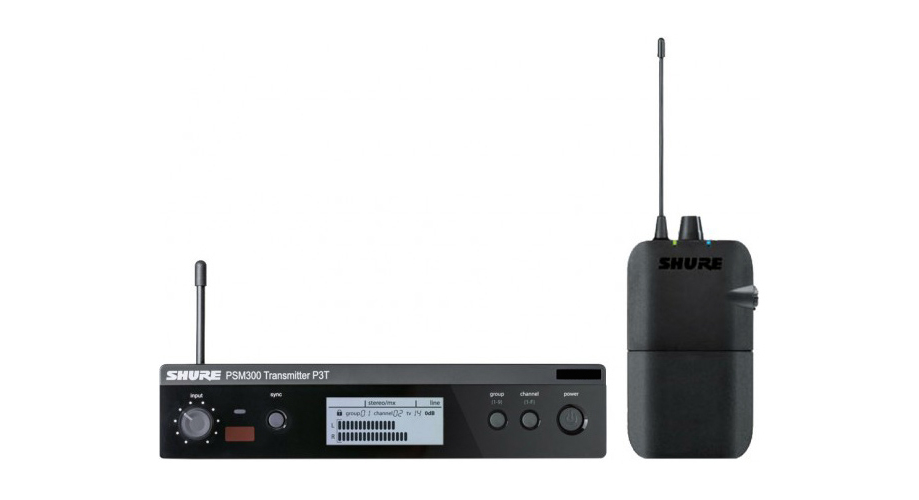

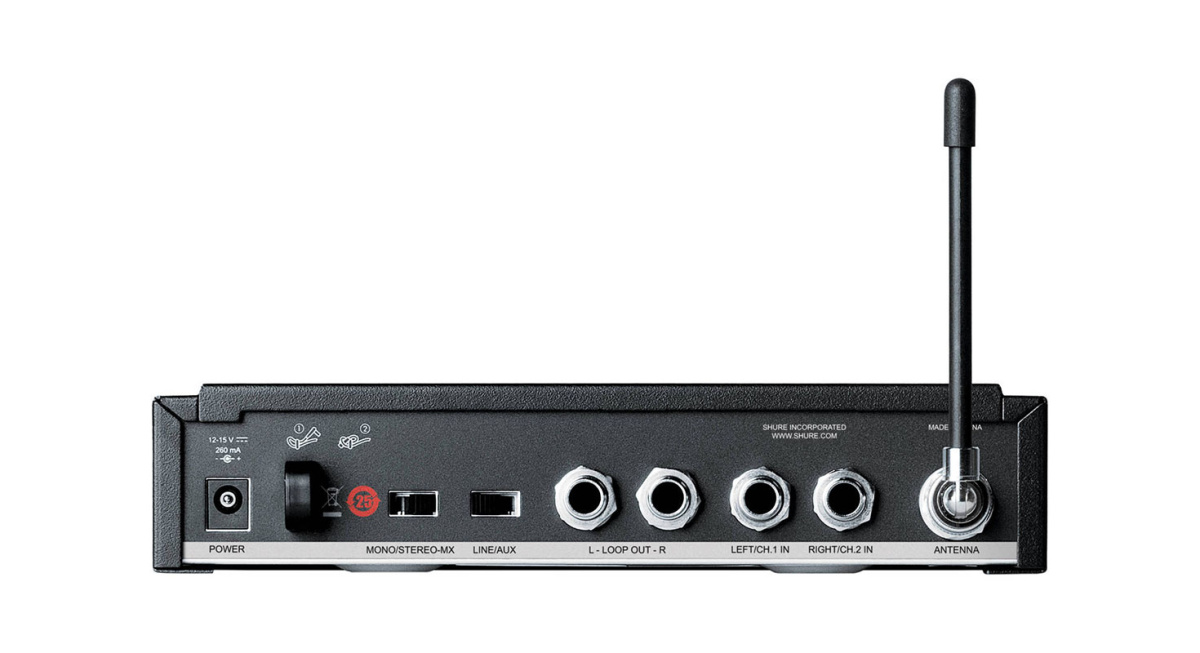

Shure P3TER M16 - беспроводная система персонального мониторинга. Она состоит из одноканального передатчика P3T и поясного приемника P3R. Они имеют 24-битное разрешение цифровой обработки и обеспечивают надежное беспроводное соединение на расстоянии до 90 метров. Благодаря технологии переменной компрессии Audio Reference Companding звук получается чистым, со сверхнизким уровнем шумов и без артефактов. Система персонального мониторинга легка в настройке: сканирование, включаемое одним нажатием кнопки, и мгновенная РЧ-синхронизация передатчика с приемником позволяют быстро найти свободный канал и переключиться на него. Передатчик выполнен в металлическом корпусе, занимающем половину ширины рэковой стойки (крепления прилагаются). На приемник подается двухканальный звук, мощность излучаемого сигнала составляет 30 мВт. На передней панели передатчика находятся элементы управления, в том числе кнопка синхронизации и регулировки входного уровня аудиосигнала, кнопки группы и каналов, ЖК-дисплей. На нем отображаются индикаторы левого и правого аудиовыходов. Сзади корпуса помещен разъем для съемной антенны 1/4 волны (в комплекте), балансные входы для подключения к микшерам и прочим источникам звука, выходы Loop Out для дополнительных систем PSM или других аудиоустройств. Все входы и выходы имеют разъемы TRS 6,35 мм. Еще есть переключатель моно/стереомикс и входной чувствительности Line/Aux. Первый вариант (+4 дБ дБн) подойдет для микшеров, второй (-10 дБВ) – для компьютеров и плееров. Приемник имеет компактный, сделанный из ABS-пластика корпус, который крепится к поясу или гитарному ремню. Для создания беспроводного персонального микса достаточно подключить наушники (продаются отдельно) к стереоразъему 3,5 мм и отрегулировать элементы управления. Предусмотрен дисплей, светодиодные индикаторы питания и РЧ, кнопки группы и канала, окно ИК-синхронизации, кнопка сканирования, выключатель приемника/ручка громкости наушников и ручка MixMode. Последняя позволяет выводить монофонический микс, сведенный из аудиосигнала двух каналов. Или можно выбрать стереофонический режим и отрегулировать баланс между левым и правым каналами. От двух батареек АА, идущих в комплекте, приемник работает 5-7 часов. Когда наушники не подключены, включает режим энергосбережения для продления времени автономной работы.

Особенности:

• Система работает в полосе M16 с частотным диапазоном 686-710 МГц.
• До 15 рабочих частот в полосе.
• Рабочая дальность варьируется в пределах 90 метров и зависит от конкретной местности и характеристик отражения, поглощения и интерференции ВЧ сигнала.
• ИК-синхронизация передатчиков.
• Кодированная радиосвязь.
• Элементарная связка ресиверов и передатчиков.
• 1 четвертьволновая антенны в комплекте для трансмиттера.
• Возможность объединения каналов в группы.
• 2 режима работы - Stereo и Mono-MX - для двухканального стереомикса и суммарного аудиомикса на оба канала.

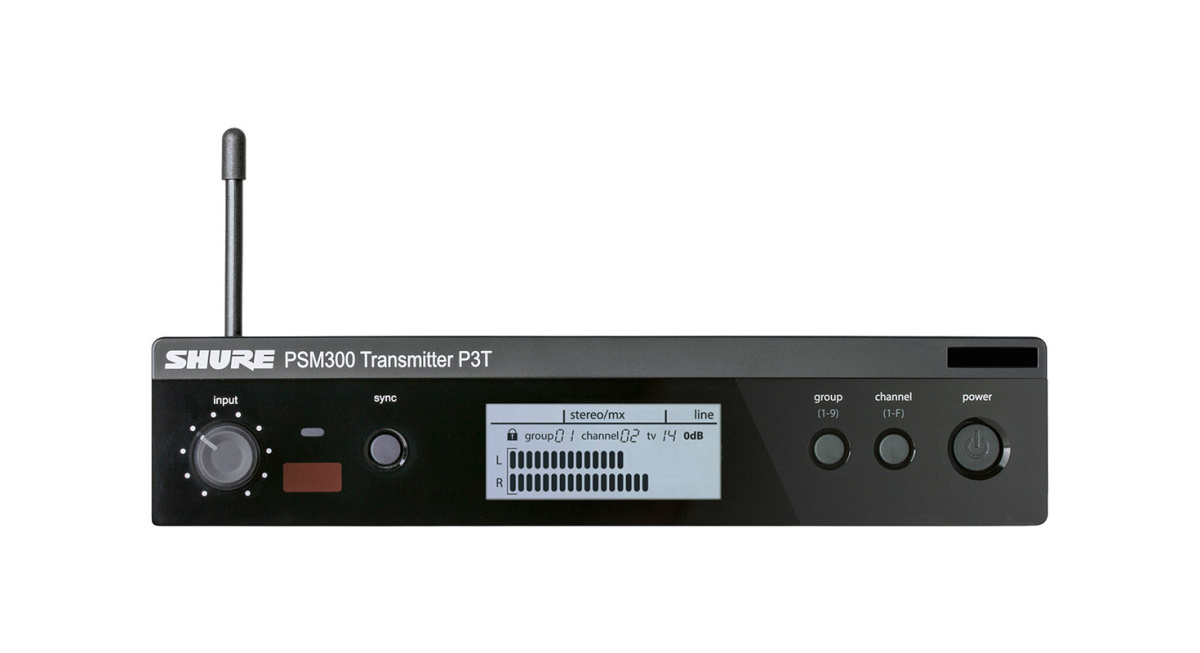

• Передатчик оснащен LCD-дисплеем, кнопочными/поворотными органами управления для удобной и информативной настройки каналов, режимов, усиления, синхронизации, баланса и пр.
• Поясной ресивер P3R поставляется отдельно без наушников.
• Ресивер питается от 2-х батареек АА.
• Мощность передатчика - 30 мВт.
• Гарантированное время автономной работы передатчика - до 7 ч.
• Профессиональные акустические разъемы 1/4'' TRS для подключения микшера или усилителя.
• Дополнительные выходы с обратной связью LOOP для дополнительных систем PSM или других аудиоустройств.
• Выбор входной чувствительности - AUX (-10 dB) или LINE (+4 dB) - осуществляется отдельным переключателем при использовании различных бытовых и профессиональных аудиоустройств.

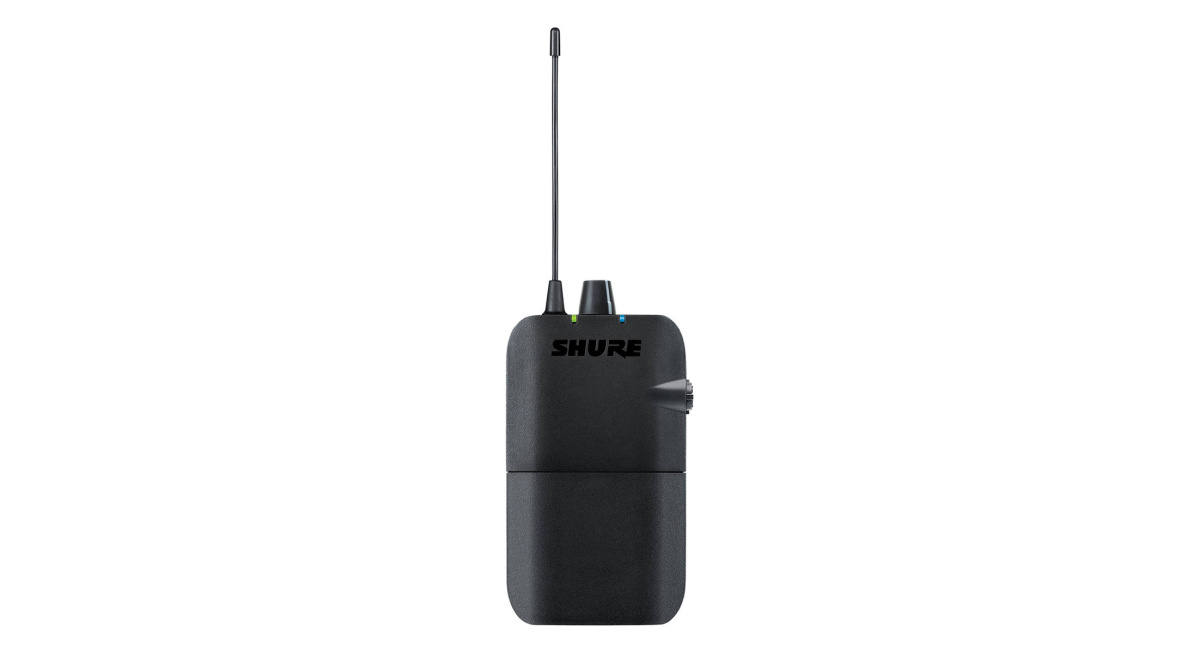

• Поясной ресивер также оснащен регулятором громкости, кнопками включения и настройки, LED-индикацией.
• Регулировка уровней инструментального и вокального миксов в обоих каналах.
• Универсальный вход для наушников - гнездо 3,5 мм.
• Антенна передатчика - 1/4-волновая внешняя с разъемом BNC.
• Антенна приемника - внешняя не съемная.

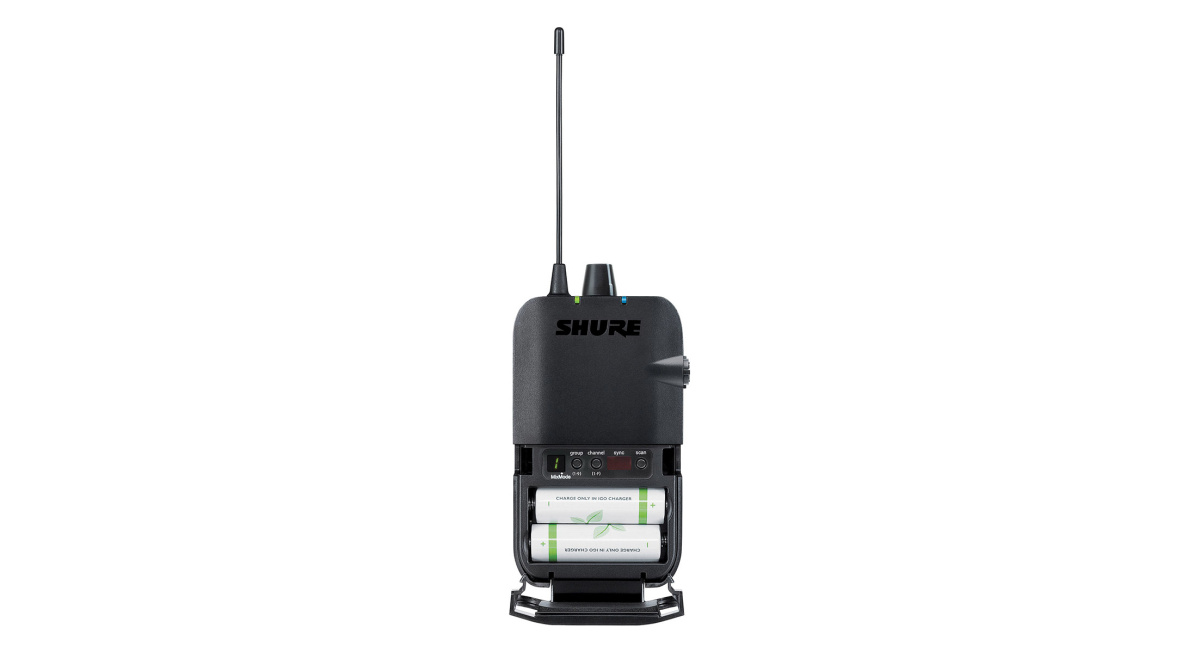

• P3R изготовлен в облегченном пластиковом корпусе с откидной крышкой отсека батарей.
• Тонкая легковесная конструкция приемника.
• Защитный чехол для транспортировки и хранения в комплекте.
• Корпус передатчика легко устанавливается в стандартный шкаф RACK MOUNT с помощью набора креплений 19''.
• Малый вес и компактные габариты.

Технические характеристики:

• Совместимые системы в одном диапазоне: 15.
• Настраиваемая полоса пропускания: до 24 МГц.
• Сигнал к шуму: 90 дБ (типично).
• КНИ: менее 0,5% (типично).
• Компандирование: технология Shure Audio Reference Companding.
• Подавление ложных сигналов: более 80 дБ (типично).
• Задержка: менее 0,7 мс.
• Стабильность частоты: +/-2,5 миллионных долей.
• Контрольный сигнал MPX: 19 кГц +/-1 Гц.
• Модуляция: ЧМ, стерео MPX.

Передатчик:

• РЧ выходная мощность: 30 мВт. РЧ выходной импеданс: 50 Ом (типично).
• Аудиовходы: 2 на TRS 6,35 мм (1/4 дюйма), балансный, импеданс: 40 кОм, номинальный входной сигнал: переключаемый: +4 дБ (по напряжению), -10 дБВ, максимальный входной сигнал: +4, +12,2 +22 дБ (по напряжению), -10 дБВ, до 60 В защита по фантомному питанию.
• Аудиовыходы Loop Out: 2 на TRS 6,35 мм (1/4 дюйма), балансный.
• Байонетный разъем антенны под 1/4-волновую антенну.
• Корпус: металлический, половина ширины рэковой стойки.

Приемник:

• Активная чувствительность по радиочастотам: 2,2 микровольт.
• Подавление помех: более 90 дБ (по зеркальному каналу).
• Ослабление интермодуляции: более 50 дБ.
• Подавление смежного канала: более 60 дБ.
• Блокирование: более 60 дБ.
• Выходная мощность сигнала аудио: 40 мВт плюс 40 мВт.
• Минимальное полное сопротивление нагрузки составляет 4 Ом.
• Выход для наушников: стереоразъем 3,5 мм.
• Выходной импеданс: менее 2,5 Ом.
• Корпус: литой ABS-пластик.
