Shure UA844+SWB-E

Сплиттер Shure UA844+SWB-E

Shure UA844+SWB-E - широкополосный активный сплиттер предназначен для расширения радиосистем. Сплиттер может быть использован для разделения одной пары антенн на несколько приемников и усиливатьт ВЧ-сигнал. Входящий радиочастотный сигнал усиливается на входе в Shure UA844+SWB-E  для компенсации потерь при переносе. Кроме того, устройство удаленно питает подключенные приемники через силовые выходы 14-18В постоянного тока.

Shure UA844+SWB-E поддерживает возможность одновременного подключения к четырем приемникам и имеется возможность соединения ряда Shure UA844+SWB-E до тех пор, пока не будет достигнуто максимальное число совместимых частот. Shure UA844+SWB-E работает в широкополосном диапазоне дециметровых волн 470-890 МГц.

Этот сплиттер - отличное решение для создания сложных решений беспроводной передачи сигнала в различных условиях, и он определенно заслуживает Вашего внимания при возникновении соответствующих потребностей.

Особенности:

• Полная совместимость с приемниками радиосистем ULX, SLX, QLXD, BLX4R.
• Интегрированный РЧ-усилитель позволяет компенсировать потери сигнала.
• Работа в радиодиапазоне 470-952 МГц.
• Подключение до 4 радиосистем одновременно.

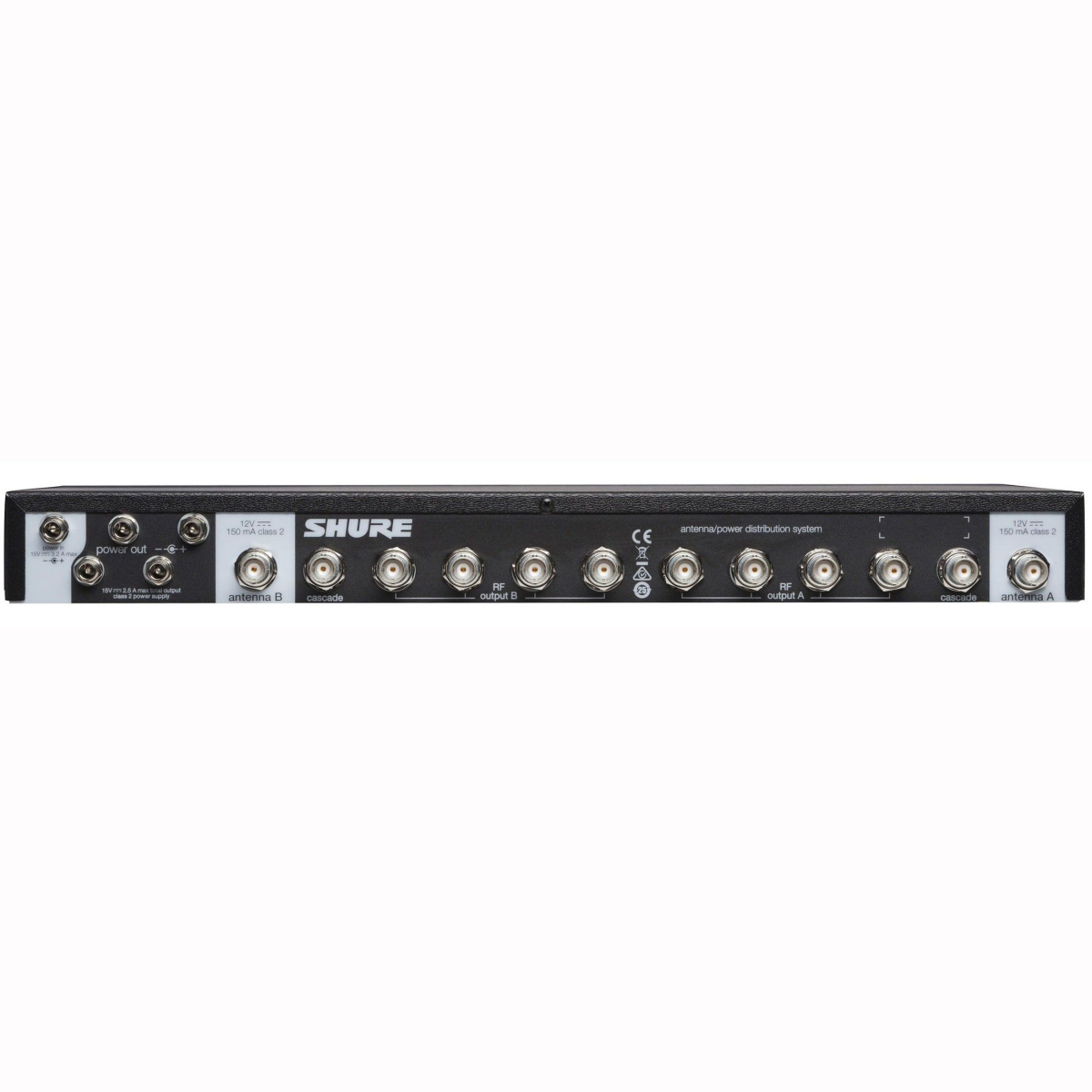

• 2 антенных входа BNC / 50 Ом.
• 4 выхода для каждого входа также реализованы с использованием гнезд BNC.
• Снабжается установочным комплектом для размещение антенн на фронтальной панели.
• Ресиверы коннектятся к панели при помощи соединительных коаксиальных кабелей, оконеченных разъемами BNC.
• Сплиттер позволяет организовать питание ресиверов благодаря наличию 4 выходов напряжением 14-18 В постоянного тока, рассчитанных на нагрузку до 2,5 А в сумме; для этого в комплект входят кабели-разветвители, с помощью которых удобно осуществить подключение громоздкой аппаратуры, при этом штатные блоки питания не требуются.
• Разъемы BNC обеспечивают качественный прием радиосигнала на большой удаленности и позволяет каскадно соединять радиочастотные антенные входы/выходы нескольких приемников.
• Панель питается от сети 220 В АС посредством сетевого адаптера из комплекта поставки.
• Корпус ресивера легко устанавливается в стандартный шкаф RACK MOUNT 19''.
• Наилучшая электронно-компонентная база.
• Удобен в использовании.
• Малый вес и компактные габариты.

Технические характеристики:

• Диапазон несущих частот: 470 — 890 мГц
• Уровень выходного радиосигнала (неиспользуемые выходы подключены к нагрузке 50 Ом): от –0.5 до 3 дБ, 1 дБ (типовой)
• Развязка выходного разъема: ?25 дБ
• Точка ответвления третьего порядка (3 OIP): 24 dBm (типовое)
• Входное постоянное напряжение: от 14 до 18 В
• Выходное постоянное напряжение: от 14 до 18 В, 4 разъема
• Постоянное напряжение питания антенны: 12 В
• Сопротивление: 50 Ом
• Входной/выходной разъем радиосигнала: BNC
• Температура эксплуатации: от –7` до 49` C
• Компоненты системы:
• Общие габариты: 44.5 (В) x 482.6 (Ш) x 171.5 (Г) мм
• Вес: 1.62 кг
