Shure MXWANI4-E

Коммутатор Shure MXWANI4-E

Shure MXWANI4-E - 4-канальный аудиоинтерфейс создан специально для беспроводных систем Shure Microflex, помогая подключать их к AV-системам. Интерфейс совместим с сетью Dante и оборудован 4 аналоговыми выходами, а также переключателем Ethernet. MXWANI4 можно управлять либо с помощью передней панели или же через компьютер на базе Mac и PC, установив программное обеспечение Microflex Wireless Control.

4-х канальный аудиоинтерфес, оснащено аналоговыми выходами для каждого канала и универсальным 4-портовым коммутатором Gigabit Ethernet, играет ключевую роль для подключения системы Microflex Wireless к аудиовизуальным сетям для проведения телеконференций и презентаций.

Особенности:

• Аналоговые подключения: 4 выхода с блочными разъёмами и 1 вход с блочными разъёмами (в зависимости от модели)
• 4-портовый гигабитный коммутатор: оптимизированная конфигурация портов для подключения к точке доступа и сетевым зарядным станциям, сторонним системам управления и корпоративным сетям.
• Ethernet-коммутация: передача аудио- и управляющих сигналов по кабельным магистралям длиной до 100 м или по корпоративной сети.

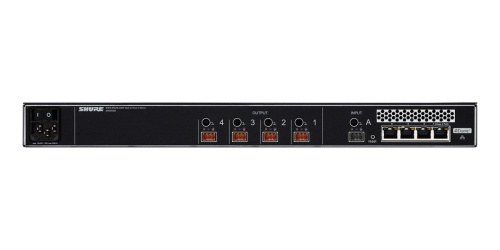

• Технология PoE (Power over Ethernet): порт 1 на задней панели коммутатора обеспечивает передачу питания через Ethernet на точку доступа. Такой метод подвода питания существенно упрощает инсталляцию системы.
• Аплинк в корпоративную сеть: связь с корпоративной сетью для дистанционного управления системными настройками без передачи по сети аудиосигнала для большей защищённости и сокращения потока передаваемых данных.
• Управление на передней панели: удобное переключение каналов в Mute или Solo, настройка входного/выходного уровней.
• Управляющее приложение для PC/Mac: настройка входных/выходных уровней и конфигурации портов с помощью программного обеспечения Microflex Wireless Control на компьютере, подключенном к сети.
• Сеть Dante: передача цифрового аудиосигнала, поступающего с радиомикрофонов, по Ethernet на любое оборудованное интерфейсом Dante устройство с низкой задержкой.
• Выход для наушников: аудиосигнал в режиме Solo на любом канале.

Технические характеристики:

• Работает с системой Microflex Wireless и устройствами, поддерживающими цифровую сеть Dante
• 4 выходных канала с разъемом евроблок
• 1 входной канал для возврата сигнала в микрофонные пульты
• 4-портовый коммутатор Gigabit Ethernet с оптимизированной конфигурацией портов
• Специализированный порт с поддержкой РоЕ Class 0 для питания точки доступа
• Органы управления на передней панели, позволяющие осуществлять регулировку входных и выходных уровней, отключение каналов, а также подключение только одного канала
• Поддержка подключения к сети Dante цифровых аудиоустройств с обеспечением низкой задержки при передаче и записи сигналов
• Выход на наушники для отдельных аудиоканалов
• Наименование MXWANI4
• Частотная характеристика 20 Гц до 20 кГц (+1, -1,5 дБ)
• Динамический диапазон При 20 Гц до 20 кГц, А-взвешенный:
• Analog-to-Dante: 113 дБ
• Dante-to-Analog: 110 дБ
• Шум на выходе При 20 Гц до 20 кГц, А-взвешенный:
• Line: -84,5 дБВ
• Aux: -95,2 дБВ
• Mic: -106,5 дБВ
• THD+N <0,05% (20 Гц - 20 кГц @ +4dBu аналоговый вход, -10 dBFS цифровой вход)
• Аналоговые подключения - Выходы
• Тип: активный, балансный
• Импенданс: 310 Ом
• Clipping Level (минимальный): Line: +26,2 dBV / Aux: +16,2 dBV / Mic: -3,8 dBV
• Аналоговые подключения - Входы
• Тип: активный, балансный
• Импенданс: 10,6 кОм
• Clipping Level (минимальный): Line: +23,8 dBV / Aux: +10,8 dBV
• Выход на наушники 6,35 мм (1/4") TRS, 100 мВт, 350 Ом, два моно канала (для стереонаушников)
• 0 dBV=1 V RMS | 0 dBu=0,775 V RMS | 0 dBV=2,2 dBu
• Цифровая обработка сигнала АЦ/ЦА преобразователь: 24-бит, 48 кГц
• Задержка (расчетная нормальная, ±0,1 мс):
• - Analog-to-Dante: 0,21 мс
• - Dante-to-Analog: 0,24 мс + TN
• TN = сетевая задержка в миллисекундах, определяемая контроллером Dante.
• Примечание: задержка Dante зависит от приемного устройства.
• Сетевые параметры
• Сетевой интерфейс: 4-портовый 1 ГБ свитч, цифровое аудио Dante
• Uplink порт (порт 4): по выбору пользователя, блокирует multicast трафик
• Питание через Ethernet (PoE): на порт 1 для питания точки доступа MXWAPT
• Требования к кабелю: категории 5e или выше, экранированный, максимум 100 м между сетевыми устройствами
• Возможность сетевой адресации: DHCP, link-local, static
• Габаритные размеры (В х Ш х Г) 44 мм x 483 мм x 366 мм
• Масса 3,1 кг
• Корпус Сталь; экструдированный алюминий
• Требования к питанию 100 - 240 В AC, 50–60 Гц, 1 А
• Рабочая температура -18°C до 63°C
