Shure MXWANI8-E

Коммутатор Shure MXWANI8-E

Shure MXWANI8-E - сетевой аудиоинтерфейс обеспечивает подключение беспроводных микрофонов Microflex Wireless к AV-системе конференц-зала на 8 каналов по сети Dante.

Особенности:

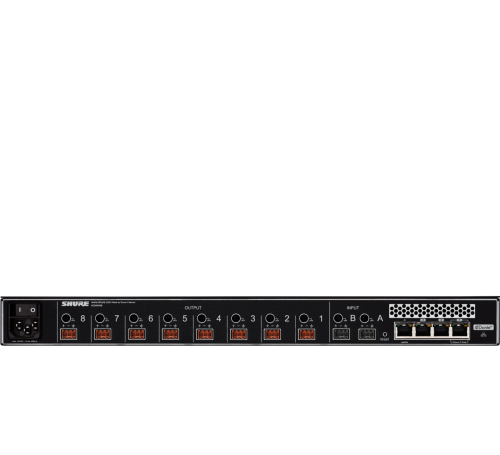

• Аналоговые подключения: 8 выходов с блочными разъёмами 2 входа с блочными разъёмами (в зависимости от модели)
• 4-портовый гигабитный коммутатор: оптимизированная конфигурация портов для подключения к точке доступа и сетевым зарядным станциям, сторонним системам управления и корпоративным сетям.
• Ethernet-коммутация: передача аудио- и управляющих сигналов по кабельным магистралям длиной до 100 м или по корпоративной сети.
• Технология PoE (Power over Ethernet): порт 1 на задней панели коммутатора обеспечивает передачу питания через Ethernet на точку доступа. Такой метод подвода питания существенно упрощает инсталляцию системы.
• Аплинк в корпоративную сеть: связь с корпоративной сетью для дистанционного управления системными настройками без передачи по сети аудиосигнала для большей защищённости и сокращения потока передаваемых данных.

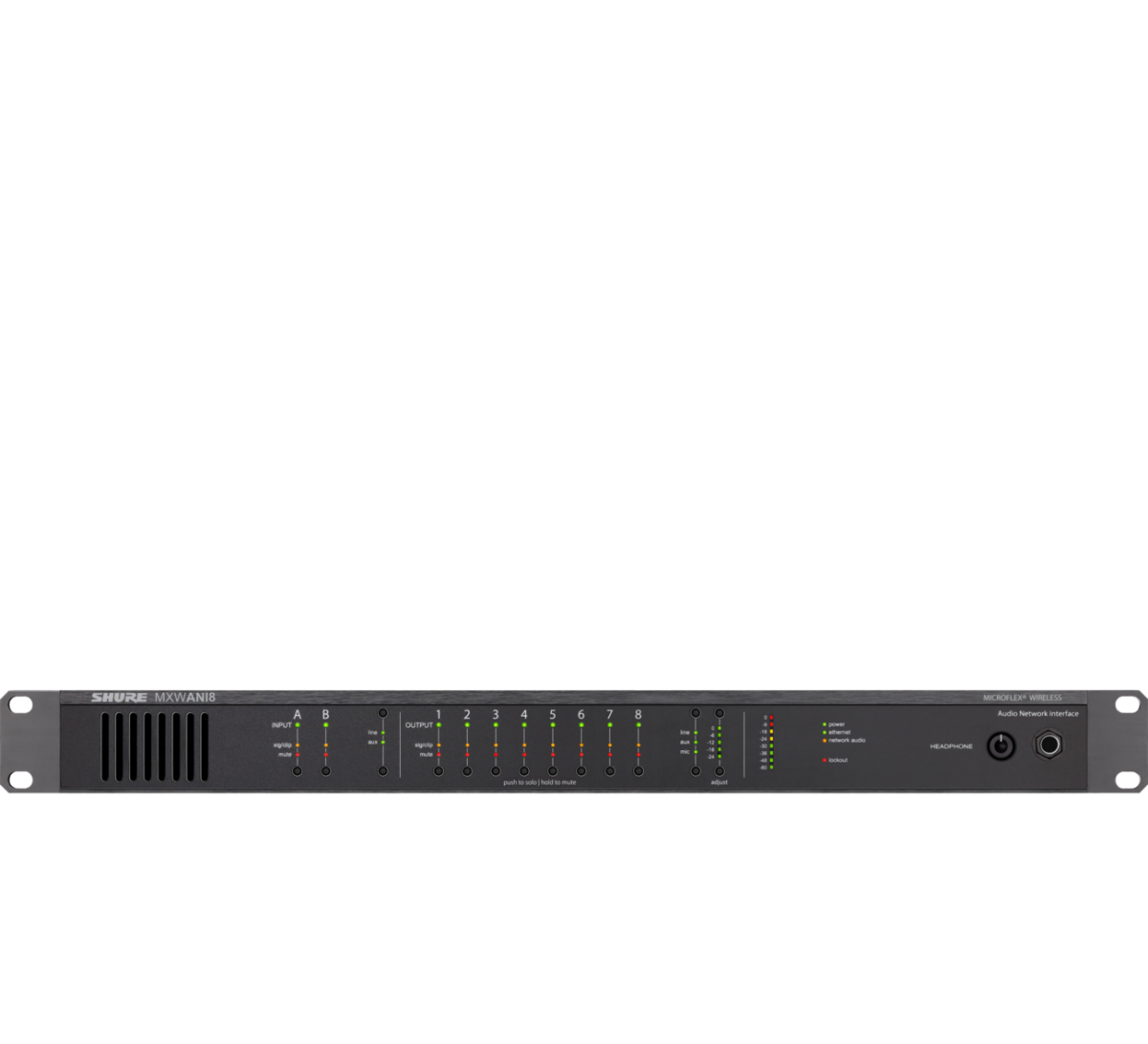

• Управление на передней панели: удобное переключение каналов в Mute или Solo, настройка входного/выходного уровней.
• Управляющее приложение для PC/Mac: настройка входных/выходных уровней и конфигурации портов с помощью программного обеспечения Microflex Wireless Control на компьютере, подключенном к сети.
• Сеть Dante: передача цифрового аудиосигнала, поступающего с радиомикрофонов, по Ethernet на любое оборудованное интерфейсом Dante устройство с низкой задержкой.
• Выход для наушников: аудиосигнал в режиме Solo на любом канале.

Технические характеристики:

• Частотная характеристика 20 Гц до 20 кГц (+1, -1,5 дБ)
• Динамический диапазон
• -При 20 Гц до 20 кГц, А-взвешенный:
• -Analog-to-Dante: 113 дБ
• -Dante-to-Analog: 110 дБ
• Шум на выходе При 20 Гц до 20 кГц, А-взвешенный:
• -Line: -84,5 дБВ
• -Aux: -95,2 дБВ
• -Mic: -106,5 дБВ
• THD+N <0,05% (20 Гц - 20 кГц @ +4dBu аналоговый вход, -10 dBFS цифровой вход)
• Аналоговые подключения - Выходы
• Тип: активный, балансный
• Импенданс: 310 Ом
• Clipping Level (минимальный): Line: +26,2 dBV / Aux: +16,2 dBV / Mic: -3,8 dBV
• Аналоговые подключения - Входы
• Тип: активный, балансный
• -Импенданс: 10,6 кОм
• -Clipping Level (минимальный): Line: +23,8 dBV / Aux: +10,8 dBV
• Выход на наушники 6,35 мм (1/4") TRS, 100 мВт, 350 Ом, два моно канала (для стереонаушников) 0 dBV=1 V RMS | 0 dBu=0,775 V RMS | 0 dBV=2,2 dBu
• -Цифровая обработка сигнала АЦ/ЦА преобразователь: 24-бит, 48 кГц
• -Задержка (расчетная нормальная, ±0,1 мс):
• - Analog-to-Dante: 0,21 мс
• - Dante-to-Analog: 0,24 мс + TN
• TN = сетевая задержка в миллисекундах, определяемая контроллером Dante.
• Примечание: задержка Dante зависит от приемного устройства.
• Сетевые параметры
• -Сетевой интерфейс: 4-портовый 1 ГБ свитч, цифровое аудио Dante
• -Uplink порт (порт 4): по выбору пользователя, блокирует multicast трафик
• -Питание через Ethernet (PoE): на порт 1 для питания точки доступа MXWAPT
• -Требования к кабелю: категории 5e или выше, экранированный, максимум 100 м между сетевыми устройствами
• -Возможность сетевой адресации: DHCP, link-local, static
• Корпус Сталь; экструдированный алюминий
• Габаритные размеры (В х Ш х Г) 44 мм x 483 мм x 366 мм
• Масса 3,2 кг
• Требования к питанию 100 - 240 В AC, 50–60 Гц, 1 А
• Рабочая температура -18°C до 63°C.
