CVGaudio WCP-BW

Зональный контроллер CVGaudio WCP-BW

CVGaudio WCP-BW - настенный зональный контроллер, предназначенный для удаленного управления отдельным каналом предусилителя CVGaudio PMM-380.

WCP-BW позволяет находясь непосредственно в зоне управлять уровнем громкости звукового сигнала и выбором входа аудио-матрицы сигнал с которого будет направлен в данную зону. Всего аудио-матрица CVGaudio PMM-380 имеет восемь зон и соответственно возможно подключение до восьми внешних контроллеров управления. В каталоге CVGaudio четыре вида настенных контроллеров, которые помимо внешнего вида, также отличаются и наличием дополнительных микрофонных и линейных входов непосредственно на лицевой панели контроллера.

Единовременно с матрицей могут использоваться любые типы контроллеров CVGaudio. Как правило контроллер устанавливается непосредственно в зоне, которой он управляет – это максимально удобно для управления и контроля. Обычно, для удобства управления, контроллер встраивается в стену или врезается в мебель (ресепшен, барная стойка и так далее).

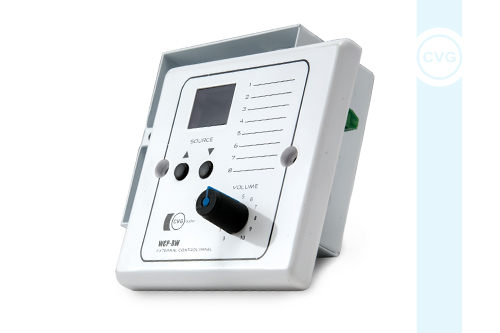

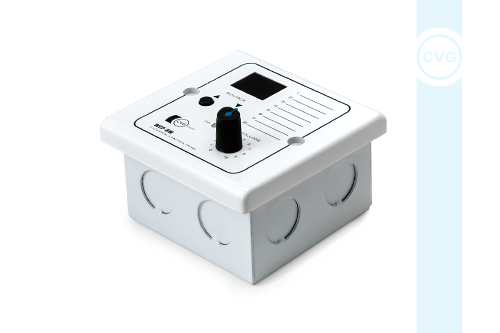

В комплекте поставки имеется металлическая монтажная коробка для установки контроллера CVGaudio WCP-BW в стену и крепежные винты. Лицевая панель CVGaudio WCP-BW выполнена из белого пластика. Управление переключением входов матрицы производится с помощью кнопок SOURCE. Номер выбранного входа матрицы высвечивается на небольшом цифровом дисплее рядом с кнопками выбора входа SOURCE. Управление громкостью осуществляется с помощью вращающегося регулятора.

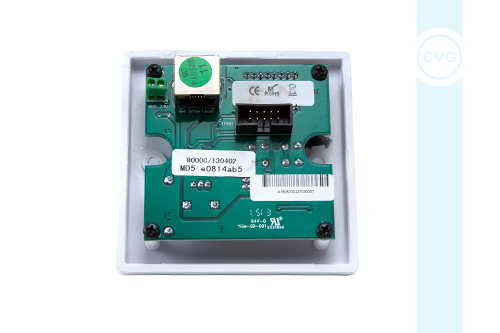

На лицевой панели CVGaudio WCP-BW предусмотрено место, где Вы сможете написать маркером, или приклеить стикер с памяткой по выбираемым с помощью кнопок SOURCE источникам сигнала, подключенным к матрице. Контроллер CVGaudio WCP-BW подключается к матрице по витой паре CAT5E / CAT6 (для удаления более 100 метров). Используется стандартная параллельная распиновка. При удалении контроллера до 70, максимум 100 метров от матрицы не требуется дополнительного электропитания, оно передается от матрицы по витой паре. При большем удалении рекомендуем предусмотреть дополнительное питание со стороны контроллера (БП – DC 24V/1A). Наличие питания на зональном контроллере сигнализируется синим светодиодом ON.

Настенный контроллер управления работает только с аудио-матрицей CVGaudio WCP-BW. Для активации возможности удаленного управления с помощью контроллера необходимо активировать эту возможность – кнопка REMOTE WALL CONTROL для данной зоны должна быть нажата. Это переводит данную зону в режим внешнего управления.
