Blustream DA22XLR-WP-EU

Настенная панель Blustream DA22XLR-WP-EU

Blustream DA22XLR-WP-EU - представляет собой настенную панель с несколькими входами/выходами для преобразования аналогового звука в цифровую сетевую аудиосистему Dante®.

DA22XLR-WP-EU имеет 2 входных канала балансного/небалансного/микрофонного аудио с переключаемым фантомным питанием 48 В и 2 выходных канала балансного/небалансного аудио.

DA22XLR-WP — это устройство, которое питается с помощью PoE (питание через Ethernet) или от источника питания 12 В, предлагает поддержку аудиотранспорта AES67 RTP, а конструкция магнитной лицевой панели обеспечивает совместимость задней коробки как в Великобритании, так и в ЕС.

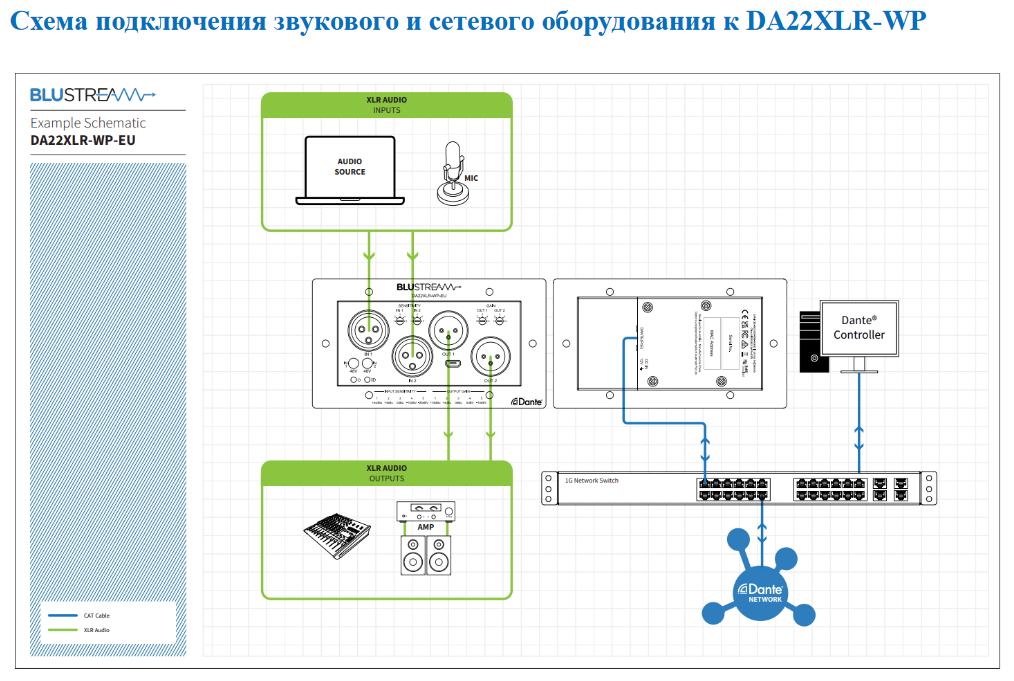

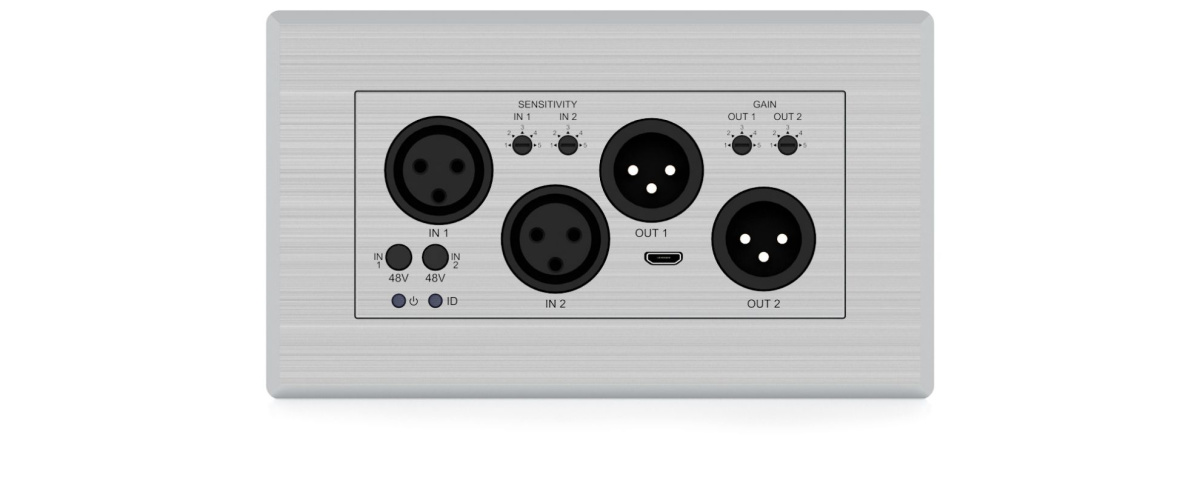

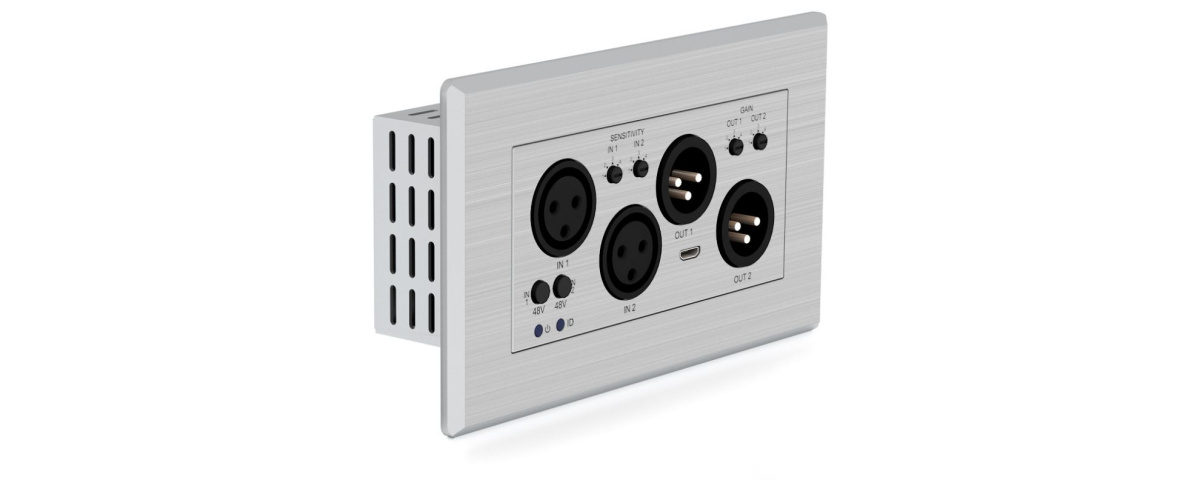

Передняя часть настенной панели DA22XLR-WP:

1. Аналоговый аудиовход — разъем XLR для симметричного или несимметричного аналогового аудиовхода.
2. Регулятор входной чувствительности — поверните, чтобы отрегулировать входную чувствительность аналоговых аудиовходов.
3. Аналоговый аудиовыход — разъем XLR для симметричного или несимметричного аналогового аудиовыхода.
4. Регулятор усиления выходного сигнала — поверните, чтобы отрегулировать усиление выходного аналогового аудиовыхода.
5. Переключатель фантомного питания 48 В. — нажмите, чтобы включить/отключить фантомное питание 48 В. для микрофонов на соответствующем входе, загорается, когда 48 В. включено.
6. Индикатор состояния питания — загорается, когда устройство подключено к источнику питания.
7. Светодиодный индикатор ID — мигает, когда это устройство идентифицируется с помощью Dante® Configurator.
8. Порт Micro USB — используется для обновления прошивки.

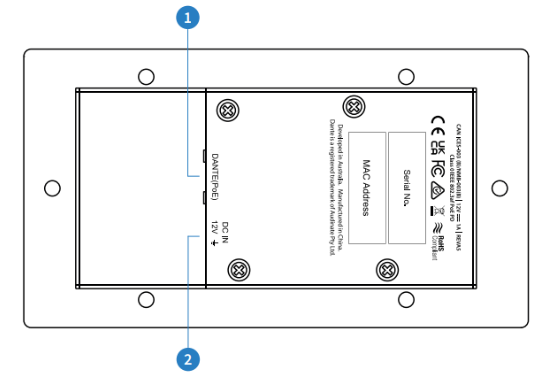

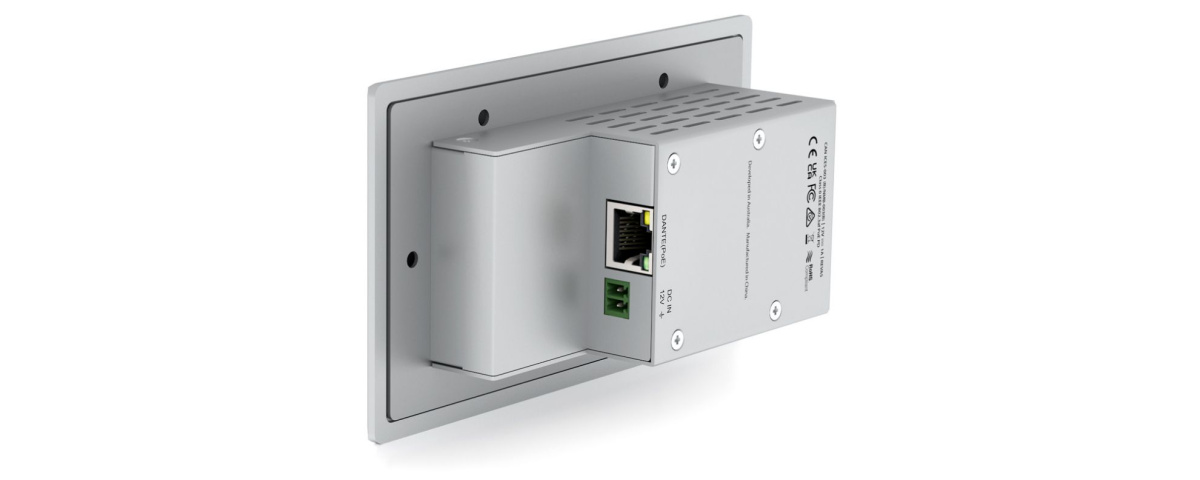

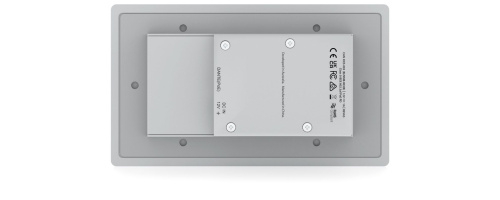

Задняя часть настенной панели DA22XLR-WP:

1. Сетевое соединение Dante® (PoE) — соединение RJ45 для подключения к сетевому коммутатору.
2. Порт питания — используйте адаптер постоянного тока 12 В./1 А. (не входит в комплект), когда PoE недоступен для питания устройства.

Входная чувствительность / усиление на выходе DA22XLR-WP

DA22XLR-WP оснащен поворотными регуляторами, которые позволяют регулировать как входную чувствительность, так и выходное усиление каждого из аналоговых каналов. Просто поверните циферблат и совместите стрелку с одним из 5 положений переключателя. Входная чувствительность или уровень выходного усиления будут соответствовать положению согласно таблице (также напечатанной под лицевой панелью самого устройства).

Обратите внимание:
из-за слабого входного сигнала от микрофонов при использовании микрофона мы рекомендуем использовать только положения переключателя 3-5, чтобы избежать ограничения входного сигнала.

Программное обеспечение Dante® Controller для настройки

Программное обеспечение Dante® Controller требуется для установки и настройки DA22XLR-WP, а также для управления сетью Dante®. Audinate предоставляет обширные обучающие видео и документацию на своем веб-сайте. Его можно найти здесь: http://www.audinate.com/products/software/dante-co...

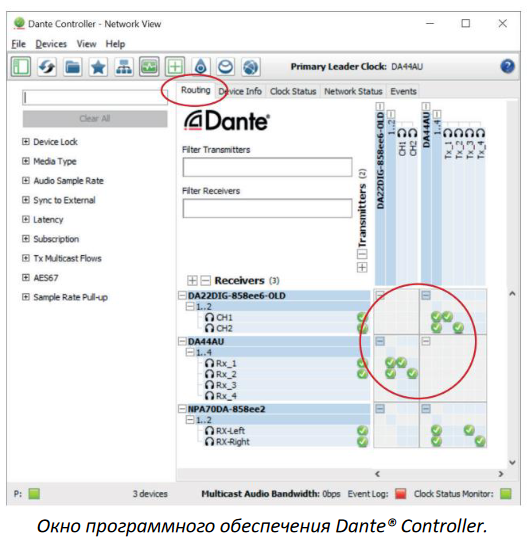

После подключения DA22XLR-WP к совместимой сети программное обеспечение Dante® Controller должно автоматически обнаружить устройство. DA22XLR-WP появится в контроллере Dante® под именем с префиксом «DA22XLR-WP». На экране «Маршрутизация» вы можете создать аудиомаршрутизацию между передатчиками и приемниками Dante® в системе. Убедитесь, что ваш компьютер находится в той же сети, что и ваши устройства Dante®. Dante® не может передавать через WiFi, поэтому рекомендуется подключиться к сети Dante®. Включение нескольких сетевых устройств также может запутать программное обеспечение Dante® Controller, поэтому рекомендуется отключать Wi-Fi во время настройки.

Расширенные настройки Dante®

По умолчанию DA22XLR-WP поставляется с сетевыми настройками, настроенными на автоматическое получение IP-адреса. Это означает, что если в вашей сети присутствует сервер DHCP, он предоставит DA22XLR- WP IP-адрес. Если DHCP-сервер отсутствует, DA22XLR-WP получит IP адрес по умолчанию в диапазоне 169.254.xxx.xxx. Чтобы изменить IP-адрес DA22XLR-WP, вы должны войти в меню «Network Config» на экране «Device Info» программного обеспечения Dante® Controller.

Также можно изменить различные настройки DA22XLR-WP, связанные с Dante®, на экране «Информация об устройстве» в программном обеспечении Dante® Controller. Для этого выберите меню «Конфигурация устройства». Здесь мы можем настроить частоту дискретизации DA22XLR-WP.

Обратите внимание:
продукты Dante® могут передавать или принимать звук только от других продуктов Dante®, которые настроены с такой же частотой дискретизации. Несоответствие частоты дискретизации может помешать передаче звука. На экране «Конфигурация устройства» мы также можем настроить задержку DA22XLR-WP в пределах 1, 2 или 5 миллисекунд.

Особенности:

• Сетевой настенный интерфейс Dante® для 2 аудиовходов и 2 аудиовыходов
• Преобразует 2 балансных/несбалансированных/микрофонных аудиоисточника в аудиоканалы Dante®
• Преобразует 2 аудиоканала Dante® в балансные/небалансные аудиовыходы
• Переключаемое фантомное питание 48 В для каждого микрофонного входа XLR
• Регулируемая микрофонная/линейная чувствительность от +24dBu до -28dBV для каждого входа XLR
• Регулируемое линейное усиление от +18 дБн до -10 дБВ для каждого выхода XLR
• Поддерживает: частоты дискретизации 44,1, 48 и 96 кГц при 24 битах
• Настраиваемая задержка устройства Dante® (поддерживает 1, 2 или 5 мс, настраивается с помощью Dante® Controller)
• Поддерживает аудио транспорт AES67 RTP
• Особенности PoE класса 0 IEEE 802.3af для питания продукта от любого коммутатора PoE
• Поддерживает питание через адаптер постоянного тока 12 В (не входит в комплект), если сетевой коммутатор не поддерживает PoE

Технические характеристики:

• Разъемы аудиовхода: 2 аналоговых симметричных/несимметричных 3-контактных разъема XLR
• Разъемы аудиовыхода: 2 аналоговых симметричных/несимметричных 3-контактных разъема XLR
• Сетевые разъемы: 1 разъем PoE Dante® Ethernet (RJ45)
• Переключатели конфигурации: 4 x 5-позиционных поворотных переключателя (чувствительность/усиление), 2 x кнопки (фантомное питание 48 В)
• Обновление прошивки: 1 порт Micro-USB UART
• Размеры модуля (Д x Ш x В): 136 мм x 76 мм x 45 мм (без лицевой панели)
• Размеры лицевой панели (Д x Ш x В): 146 мм x 86 мм x 5 мм
• Размеры выреза (Д x Ш x В): 109 мм x 50 мм x 36 мм
• Расстояние между монтажными отверстиями: Великобритания 121 мм CTC, ЕС 60 мм CTC
• Требования к задней коробке: двойная задняя коробка для Великобритании / двойная задняя коробка для ЕС
• Вес в упаковке: 0,6 кг
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C)
• Источник питания: Класс 0 IEEE 802.3af PoE или 12 В/1 А постоянного тока, 2-контактный разъем Phoenix
