Blustream DA44AU

Цифровой конвертор Blustream DA44AU

Blustream DA44AU - цифровой аудио-конвертор Dante®.

Цифровой аудио конвертор Dante® DA44AU с четырьмя входами и четырьмя выходами позволяет подключать любые аудио-источники, не поддерживающие Dante®, такие как микшерные пульты, усилители, компьютеры и продукты Blustream в качестве источника звука в сети Dante®, а также преобразовывать сигнал Dante® обратно в аналоговый аудио сигнал.

Цифровой аудио конвертор DA44AU поддерживает как балансный, так и небалансный звук, а также микрофонные и линейные входы, в т.ч. фантомное питание 48В. DA44AU поддерживает аудио протокол AES67.

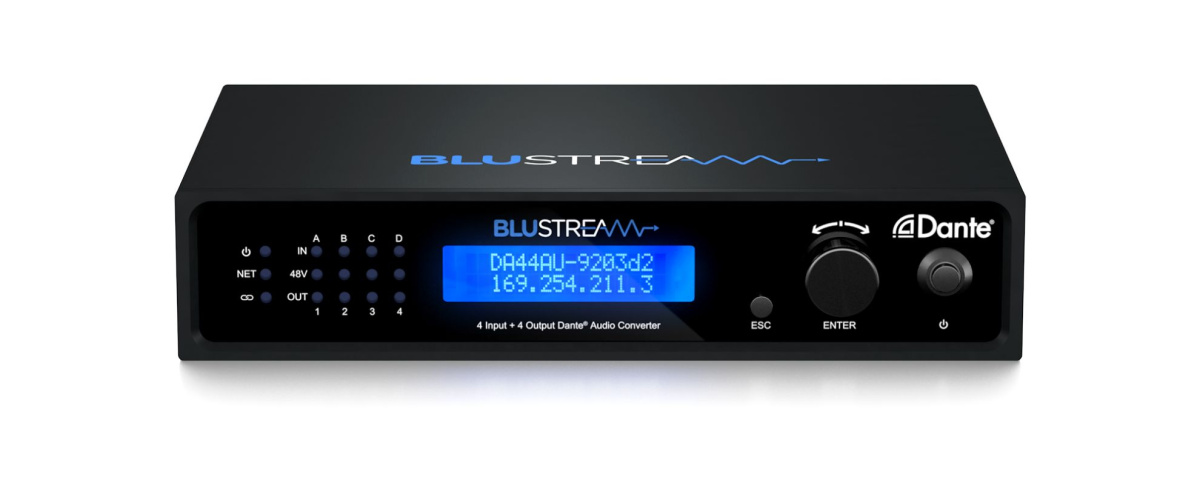

Передняя панель цифрового аудио-конвертора DA44AU:

1. Светодиодный индикатор питания.
2. Светодиодный индикатор входа.
3. Светодиодный индикатор наличия сети (NET).
4. Светодиодный индикатор связи: загорается, когда устройство подключено к программному обеспечениюдля настройки ПК.
5. Светодиодный индикатор фантомного питания 48 В.
6. Светодиодный индикатор.
7. ЖК-дисплей.
8. Кнопка ESC — выход из выбранного пункта меню.
9. Поворотный диск/кнопка ввода — поверните диск. Чтобы пролистать выбранный пункт меню, нажмите, чтобы выбрать текущий пункт меню.
10. Кнопка питания.

Задняя панель цифрового аудио-конвертора DA44AU:

1. Порт питания: 12 В/1 А. постоянного тока (Блок питания в комплекте).
2. Сетевые порты Dante® - 2 разъема RJ45 для подключения к сети Dante. Внимание! Второй разъем RJ45 предназначен для резервирования, но его также можно каскадировать на дополнительные устройства DA44AU (до 7 устройств).
3. Порт RS-232 - 3-контактный разъем Phoenix для управления устройством с компьютера или процессора управления стороннего производителя.
4. Аудиовыходы 4-канала — 12-контактный разъем Phoenix для подключения к аудиоусилителю или микшерному устройству, поддерживает балансный и небалансный аудиовыход с устройств, подключенных к сети Dante®. (Примечание: не будет выводиться звук, подключенный к входу одного и того же устройства DA44AU из- за ограничений набора микросхем Dante® Ultimo)
5. Аудиовходы 4-канала — 12-контактный разъем Phoenix для подключения к микрофону или исходному аудиоустройству для преобразования входного сигнала в аудио Dante®, поддерживает балансные и небалансные сигналы, включая фантомное питание 48 В.

Настройки аудио-входа цифрового аудио-конвертора DA44AU

DA44AU поддерживает как линейный вход, так и микрофонный вход, включая фантомное питание 48 В. Чувствительность уровня входного сигнала также можно отрегулировать для различных устройств- источников. Этого можно добиться через меню дисплея на передней панели, с помощью поворотного переключателя или через RS-232.

Настройки аудиовходов DA44AU следующие:

Программное обеспечение Dante® Controller для настройки DA44AU

Программное обеспечение Dante® Controller требуется для установки и настройки DA44AU, а также для управления вашей сетью Dante®.

Компани Audinate предоставляет обширные обучающие видео и документацию на своем веб-сайте. Его можно найти здесь: http://www.audinate.com/products/software/dante-co...

После подключения вашего DA44AU к совместимой сети программное обеспечение Dante® Controller должно автоматически обнаружить устройство. DA44AU появится в контроллере Dante® под именем «DA44AU». На экране «Маршрутизация» вы можете создать аудио маршрутизацию между передатчиками и приемниками Dante® в вашей системе.

Примечание: Невозможно направить аудиовход в DA44AU на выход в том же DA44AU из-за ограничений набора микросхем Dante® Ultimo.

Программное обеспечение Dante® Controller

По умолчанию DA44AU поставляется с сетевыми настройками, настроенными на автоматическое получение IP-адреса. Это означает, что, если в вашей сети присутствует DHCP-сервер, он предоставит DA44AU IP-адрес. Если DHCP-сервер отсутствует, DA44AU получит IP-адрес по умолчанию в диапазоне 169.254.xxx.xxx. Чтобы изменить IP-адрес DA44AU, вы должны войти в меню «Network Config» на экране «Device Info» программного обеспечения Dante® Controller.

Расширенные настройки Dante®

Также можно изменить различные настройки DA44AU, связанные с Dante®, на экране «Информация об устройстве» в программном обеспечении Dante® Controller. Для этого выберите меню «Конфигурация устройства». Здесь мы можем настроить частоту дискретизации DA44AU.

Обратите внимание: продукты Dante® могут передавать или принимать звук только от других продуктов Dante®, которые настроены с такой же частотой дискретизации. Несоответствие частоты дискретизации может помешать передаче звука.

На экране «Конфигурация устройства» мы также можем настроить задержку DA44AU в пределах 1, 2 или 5 миллисекунд.

Порт управления RS-232

DA44AU может управляться через 3-контактный кабель Phoenix к последовательному порту RS-232.

Параметры связи и команды, следующие:

• Скорость передачи: 57600 бит/с
• Бит данных: 8-битный
• Паритет: Нет
• Стоповый бит: 1 бит
• Управление потоком: нет

Особенности:

• 4 аналоговых аудиовхода, которые преобразуются в сигнал, совместимый с Dante®.
• Преобразование 4 сигналов Dante® в 4 аналоговых аудио выхода.
• Аналоговые аудиовходы поддерживают как сбалансированные, так и несбалансированные аудио сигналы, сигналы линейного уровня и уровня микрофона.
• Вход микрофона поддерживает фантомное питание 48 В.
• Поддерживает частоту дискретизации 44.1, 48 и 96 кГц / 24 бит.
• Настраиваемая задержка устройства Dante® (поддерживает 1, 2 или 5 мс, настраивается с помощью
• Dante® Controller)
• Независимые настройки входного/выходного усиления для каждого канала.
• Поддерживает аудио протокол AES67 RTP.

Технические характеристики:

• Аудио технология Dante®: Dante® Ultimo
• Разъемы аудиовхода: 12-контактный разъем Phoenix (4 канала балансного/небалансного аналогового аудио/микрофона)
• Разъемы аудиовыхода: 2 x RJ45, гнездо (сеть Dante® 1 Гбит/с), 12-контактный разъем Phoenix (4
• канала балансного/небалансного аналогового аудио/микрофона)
• Размеры корпуса (Ш x В x Г): 215 мм x 44 мм x 145 мм без ножек
• Вес в упаковке: 1,6 кг
• Рабочая температура: от 0°C до 40°C
• Температура хранения: от -20°C до 60°C
• Источник питания: 12 В/1 А. постоянного тока
• Размеры корпуса (Ш x В x Г): 120 мм x 23 мм x 34 мм без ножек.

Видео-обзор Blustream DA44AU:
