Сетевой усилитель мощности Blustream NPA100DA

Blustream NPA100DA - сетевой усилитель мощности Dante.

Cетевой зональный усилитель мощности Blustream NPA100DA обеспечивает расширенную интеграцию звука в различных коммерческих AV-проектах с интеграцией Dante.

Сетевой усилитель мощности NPA100DA оснащен цифровым усилителем, который поддерживает 2 выходных канала х 50 Вт. при 4/8 Ом, (1 канал x 100 Вт. при 4/8 Ом.) или трансформаторный выход 70/100 В (hi-level), выходом для сабвуфера LFE, интеграцией звука Dante и 2-канальными аудиовыходами.

Сетевой усилитель Blustream NPA100DA поддерживает различные входы, включая 2-канальный звук Dante, HDMI ARC, микрофонный звук с поддержкой фантомного питания 48 В., оптический звук и 2-канальный сбалансированный/несбалансированный аналоговый звук.

NPA100DA может получать питание через PoE++ от совместимого сетевого коммутатора или локально, если коммутатор не поддерживает PoE++.

Устройство также включает в себя возможность снижения выходной мощности усилителя в зависимости от возможностей PoE, поддержку комбинированных или независимых соединений LAN и Dante, DSP с 10-полосным эквалайзером, задержку звука для коррекции синхронизации звука с видео, независимую регулировку усиления для аудиовходов и управление через передняя панель, ИК, RS-232, TCP/IP, веб-интерфейс, триггер 12 В.

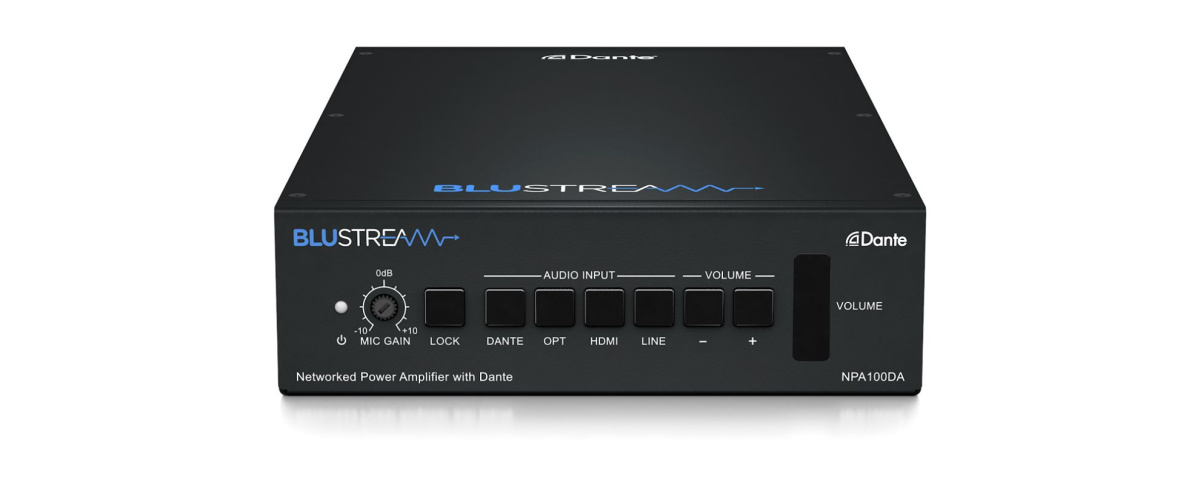

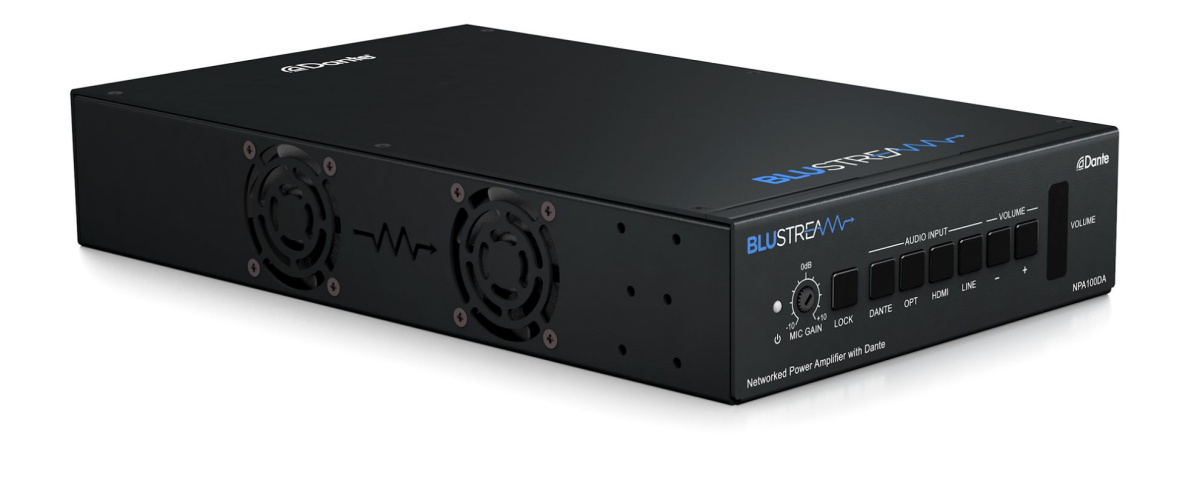

Передняя панель Blustream NPA100DA:

1. Светодиодный индикатор состояния питания.
2. Поворотный регулятор усиления микрофона MIC GAIN — регулировка усиления микрофона в диапазоне от -10 до +10 дБ.
3. Кнопка LOCK — нажмите, чтобы заблокировать или разблокировать кнопки на передней панели.
4. Кнопка DANTE — выбор аудиовхода Dante.
5. Кнопка OPT — выбор оптического аудиовхода.
6. Кнопка HDMI — выбор аудиовхода HDMI ARC.
7. Кнопка LINE — выбор аналогового линейного аудиовхода.
8. Кнопка VOLUME - - уменьшить громкость основного выхода.
9. Кнопка VOLUME + - увеличить громкость основного выхода.
10. Индикатор уровня громкости —для отображения текущего уровня громкости.

Примечание.
Чтобы восстановить заводские настройки этого устройства, нажмите и удерживайте кнопку LOCK и кнопку VOLUME + в течение 10 секунд.

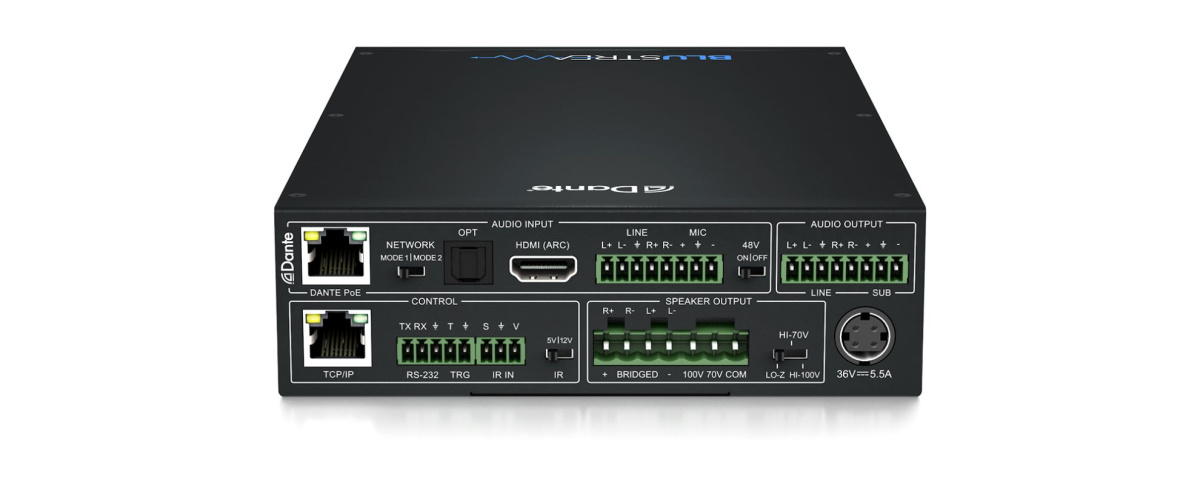

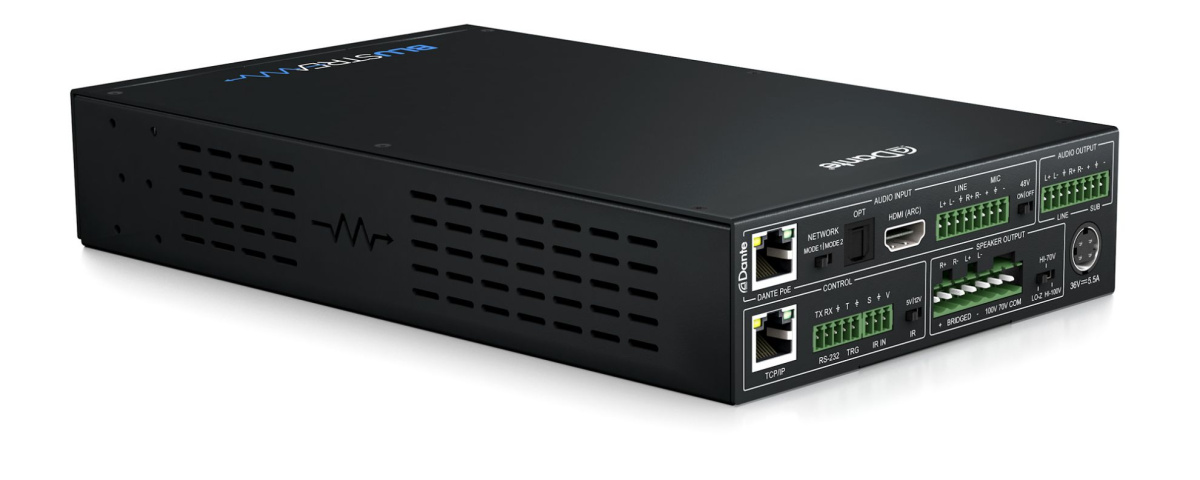

Задняя панель Blustream NPA100DA:

1. Порт Dante (PoE) — разъем RJ45, поддерживающий питание PoE для питания NPA100DA.
2. Переключатель сетевого режима:
- Режим 1: позволяет управлять звуком Dante, TCP/IP и веб-интерфейсом через порт Dante PoE.
- Режим 2 позволяет передавать звук Dante через порт Dante PoE, а TCP/IP и веб-GUI управление осуществлять через порт TCP/IP.
3. Оптический цифровой аудиовход — S/PDIF.
4. Аудиовход HDMI ARC — поддерживает только аудиосигнал HDMI ARC, подключается к разъему HDMI ARC на ТВ-дисплее. Поддерживает только 2-канальный звук PCM.
5. Аналоговый аудиовход L/R — разъем Phoenix поддерживает балансные и небалансные аналоговые аудиосигналы.
6. Микрофонный вход (MIC) — разъем Phoenix поддерживает балансный и небалансный аудиосигнал микрофона.
7. Переключатель фантомного питания 48 В. — включение или отключение фантомного питания 48 В. для аудиовхода микрофона.
8. Аналоговый аудиовыход L/R — разъем Phoenix поддерживает балансные и небалансные переменные аналоговые аудиосигналы.
9. Выход для сабвуфера — разъем Phoenix поддерживает балансный и небалансный аналоговый аудиосигнал с фиксированным фильтром нижних частот 80 Гц.
10. Порт TCP/IP — разъем RJ45 для TCP/IP и управления устройством через веб-интерфейс.
11. Разъем Phoenix для управления устройством по RS-232.
12. Триггерный вход — разъем Phoenix включает и выключает питание устройства. Низкий уровень (0В) для включения усилителя, высокий уровень (5-12В) для выключения усилителя.
13. ИК-вход — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream для ИК-управления устройством
14. Переключатель напряжения ИК— выберите между 5В. или 12В. Обратите внимание: прилагаемые аксессуары Blustream IR рассчитаны на 5 В.
15. Выход на динамики — разъем Phoenix для подключения выходов на динамики, дополнительную информацию смотри в разделе «Подключение динамиков».
16. Переключатель импеданса динамика — выберите динамики с низким импедансом (LO-Z, 4–8 Ом) или с высоким импедансом (HI-70V или HI-100V).
17. Порт питания — используйте входящий в комплект адаптер питания постоянного тока 36 В./5,5 А., если питание не подается через устройство PoE++.

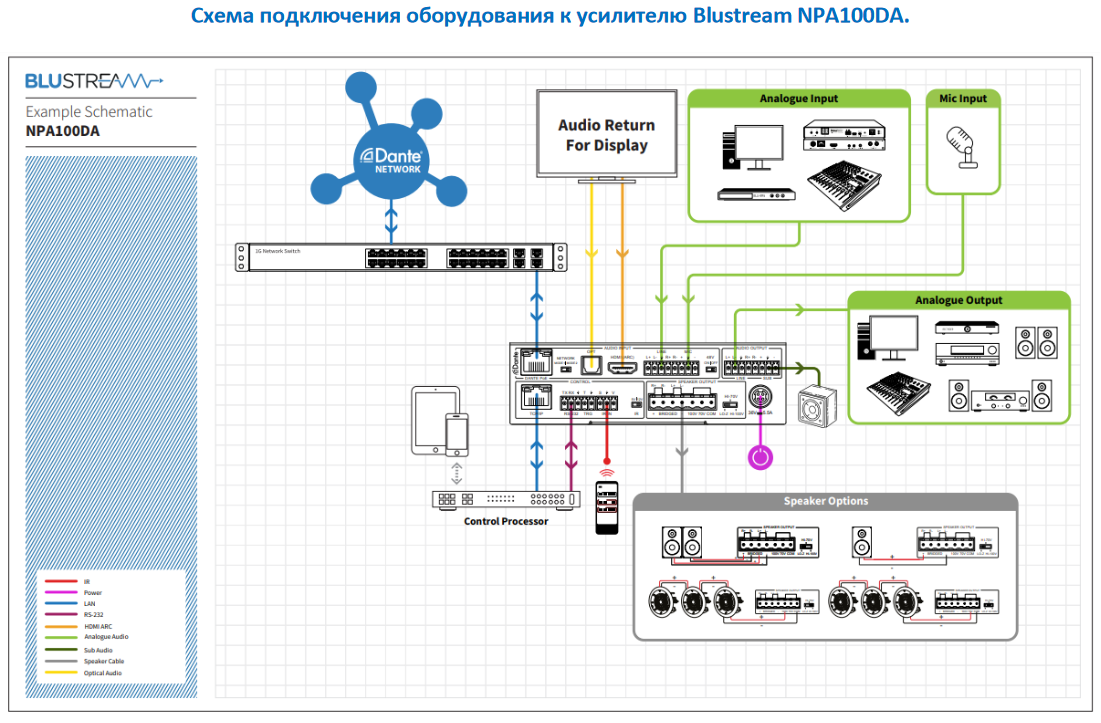

Подключение динамиков к Blustream NPA100DA.

Cетевой зональный усилитель мощности Blustream NPA100DA поддерживает работу с динамики как с низким сопротивлением (4–8 Ом), так и с высоким сопротивлением (70–100 В). Необходимо настроить переключатель импеданса динамиков, а также подключить динамики в соответствии с рекомендациями по подключению динамиков, которые вы используете. Ниже приведены примеры подключения для каждой из доступных конфигураций:

Аудио подключения к Blustream NPA100DA.

Усилитель NPA100DA поддерживает балансные и небалансные аналоговые аудио сигналы на входах и выходах. Подключение выглядит следующим образом:

Устройство также оснащено выходом линейного уровня для подключения сабвуфера с фиксированным фильтром верхних частот на частоте 80 Гц.

Подключение микрофона к Blustream NPA100DA.

Усилитель NPA100DA поддерживает балансное и небалансное подключение микрофона. Устройство также поддерживает микрофоны, которым требуется фантомное питание 48 В. (переключатель, расположенный рядом с микрофонным входом). При использовании несбалансированных микрофонов убедитесь, что и заземление, и отрицательный контакт подключены к отрицательному сигналу вместе. Подключение микрофона выглядит следующим образом

Соединение с триггерным входом Blustream NPA100DA.

Усилитель NPA100DA имеет триггерный вход, позволяющий сторонним устройствам включать и выключать устройство. Когда триггерный вход обнаруживает низкий уровень напряжения (0 В), он включает выход усилителя, а когда он обнаруживает высокий уровень напряжения (5-12 В), он отключает усилитель. Эта функция включена по умолчанию и может быть настроена с помощью веб-интерфейса или API-интерфейса управления.

ИК-соединение.

NPA100DA поддерживает ИК-приемники 5 В и 12 В через ИК-вход. Справа от входного ИК-порта есть тумблер для указания требуемого напряжения. Обратите внимание: при использовании ИК-приемника Blustream переключатель должен быть в положении 5V. Схема подключения ИК-приемника Blustream следующая:

Сетевые подключения Blustream NPA100DA.

Усилитель Blustream NPA100DA имеет 2 независимых порта (разъемы RJ45) для подключения к комбинированной LAN-сети или раздельного подключения к независимой Dante-сети и подключения к LAN-сети управления. Переключатель режима сети, расположенный рядом с разъемом RJ45 Dante-сети, определяет два режима работы следующим образом:
- Режим 1: позволяет управлять звуком Dante, TCP/IP и веб-интерфейсом через порт Dante PoE.
- Режим 2 позволяет передавать звук Dante через порт Dante PoE, а
TCP/IP и веб-GUI управление осуществлять через порт TCP/IP.

Dante Аудио.

Усилитель Blustream NPA100DA имеет как аудиовход, так и аудиовыход Dante. Текущий выбранный источник на входе NPA100DA всегда будет источником, который выводится через Dante (например, аналоговый линейный вход, оптический аудиовход или вход HDMI ARC).

Обратите внимание:
невозможно направить аудиовход Dante в NPA100DA на аудиовыход Dante в том же усилителе NPA100DA.

Особенности:

• Усовершенствованный сетевой цифровой аудиоусилитель с интеграцией Dante.
• Поддерживает 2 выходных канала х 50 Вт. при 4/8 Ом, (1 канал x 100 Вт. при 4/8 Ом.) или трансформаторный выход 70/100 В (hi-level).
• Поддерживает питание через PoE++ при подключении Dante LAN или локальном источнике питания*.
• Вариант двойной сети — независимые порты управления Dante и LAN или объединены в одну LAN.
• Аудиовходы включают:
  • 2-канальный аудиовход Dante / AES67.
  • HDMI ARC, с регулятором громкости CEC.
  • Микрофонный вход (MIC) с фантомным питанием и автоматическим приглушением (auto-ducking).
  • 2-канальный аналоговый аудиовход – несбалансированный и балансный.
  • 1 х оптический аудиовход (S/PDIF).
• Аудиовыходы включают:
  • 2-канальный аудиовыход Dante/AES67.
  • 2-канальный переменный/фиксированный аналоговый выход, несбалансированный и сбалансированный.
  • 1 x LFE выход для сабвуфера.
• Независимая регулировка усиления для входных каналов.
• DSP с 31-полосным эквалайзером с +/-10 дБ и задержкой звука.
• Локальный входной триггер 12 В. для автоматического управления питанием.
• Управление через переднюю панель, ИК, RS-232 и IP.
• Автоматический режим ожидания с определением сигнала.
• Встроенный веб-интерфейс для настройки и управления.

Мощность усилителя ограничена при использовании PoE+.

Технические характеристики:

• Аудиовходы:

      - 1 х 5-контактный разъем Phoenix (аналоговый)
      - 1 x 3-контактный разъем Phoenix (микрофон)
      - 1 x HDMI тип A, 19-контактный, гнездовой, с фиксацией (ARC)
      - 1 х оптический (S/PDIF)

• Аудиовыходы:

      - 1 x 4-контактный разъем Phoenix (динамик 4/8 Ом)
      - 1 x 3-контактный разъем Phoenix (динамик 70/100 В)
      - 1 x 5-контактный разъем Phoenix (аналоговый звук)
      - 1 x 3-контактный разъем Phoenix (сабвуфер LFE)

• Порт Ethernet:

     - 1 разъем LAN RJ45 (Dante)
     - 1 разъем LAN RJ45 (сеть)

• Последовательный порт RS-232: 1 x 3-контактный разъем Phoenix
• Входные ИК-порты: 1 x 3-контактный разъем Phoenix
• Триггерный вход: 1 x 2-контактный разъем Phoenix
• Возможность монтажа в стойку: 19-дюймовая стойка и комплект для монтажа на стену/поверхность входятв комплект поставки.
• Размеры корпуса (Ш x В x Г): 250 мм x 150 мм x 45 мм
• Размеры, включая соединения (Ш x В x Г): 252 мм x 150 мм x 45 мм
• Вес: 2,8 кг
• Рабочая температура: от 0°C до +40°C
• Температура хранения: от -20°C до +60°C
• Источник питания: PoE++, тип 4, или 36 В/5,5 А. постоянного тока, 4-контактный DIN.
