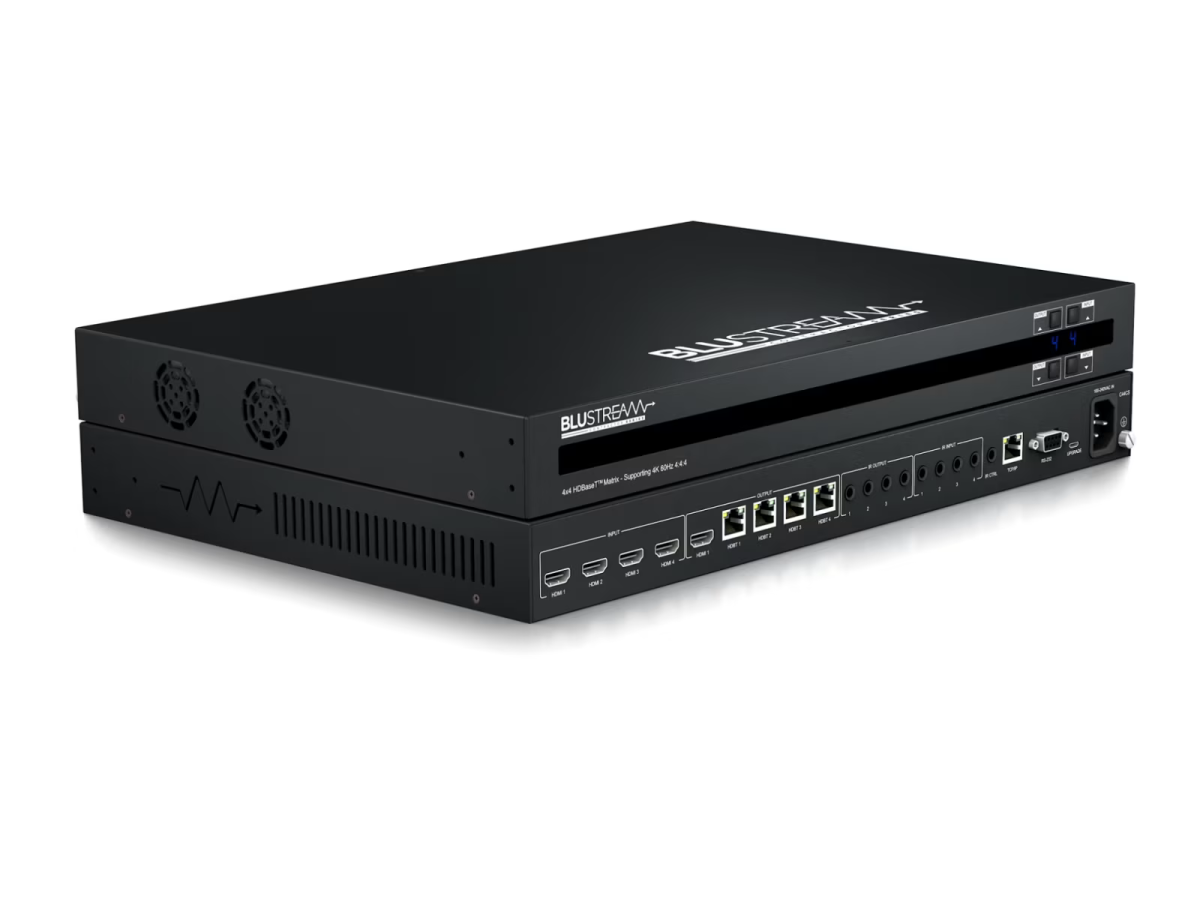

Blustream C44CS-KIT - матричный комплект HDBaseTTM 4×4, поддерживающая разрешение 4K, 60 Гц, 4:4:4. Он позволяет подключать до четырех устройств-источников HDMI и распределять их сигналы на четыре дисплея HDMI или устройства-приемники. Матрица также имеет сквозной ИК-порт, управление TCP/IP, настройку RS-232 и возможности обновления.

C44CS-KIT — это матрица HDMI 2.0 4K 60 Гц 4:4:4 HDCP 2.2, использующая технологию CSC для передачи HDMI, двунаправленного ИК-сигнала и PoC на длину до 70 м по одному кабелю CAT. Матрица также предоставляет расширенные функции, включая одновременный HDBaseT™ / HDMI на выходе 1, преобразование видео с понижением частоты на выходах HDBaseT™ и модуль интерфейса веб-браузера для управления и настройки матрицы. C44CS-KIT поставляется с четырьмя приемниками RX70CSL.

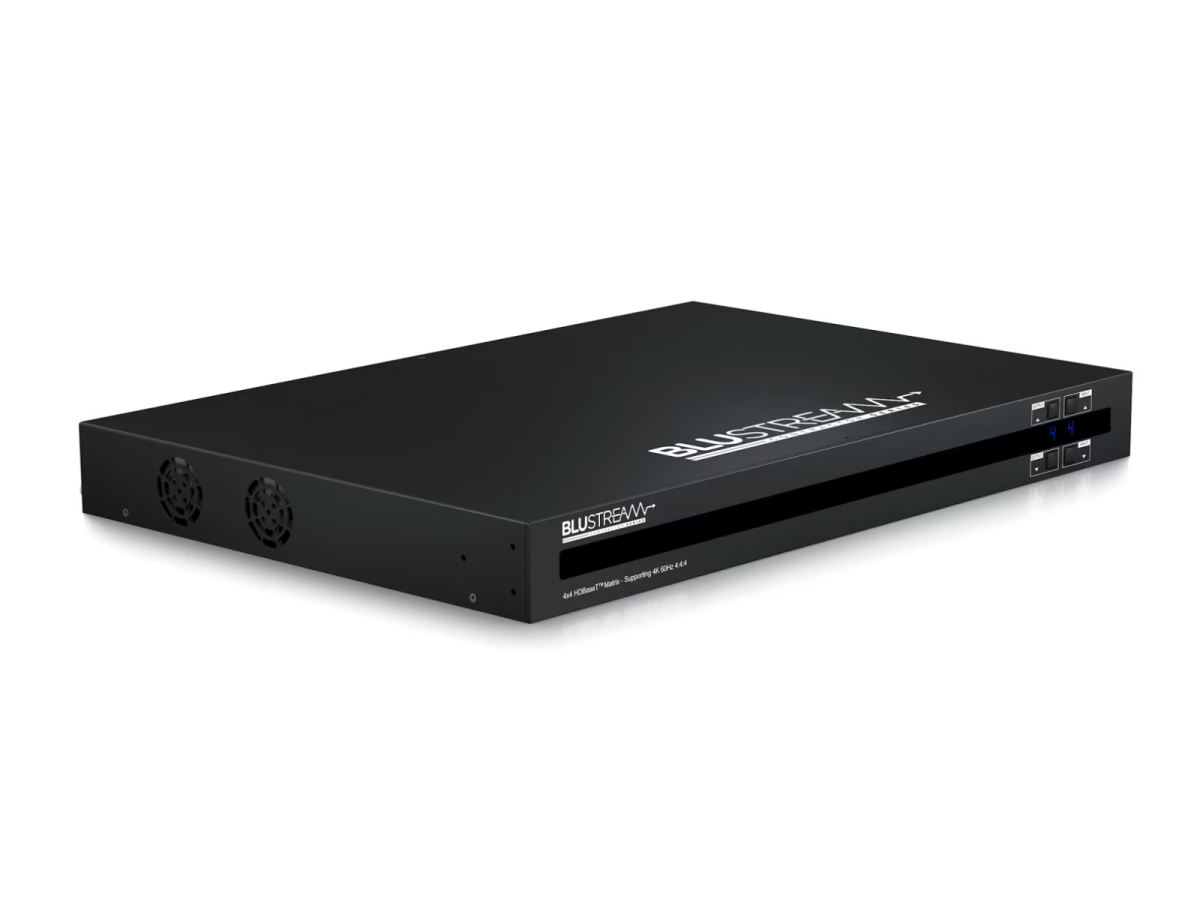

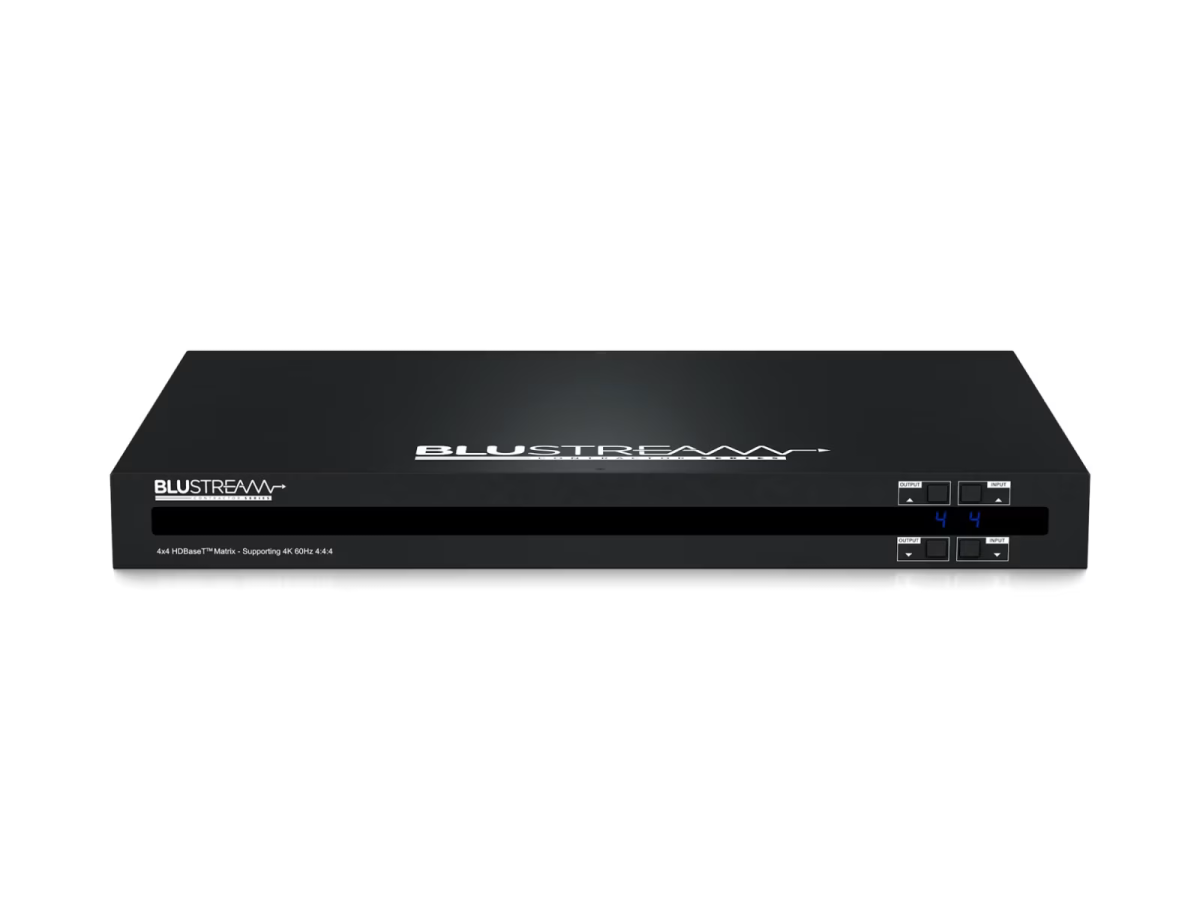

Передняя панель матрицы C44CS:

1.ИК-приемник — встроенный ИК-датчик для прохождения ИК-излучения.
2.ЖК-дисплей вывода — отображает выбранный в данный момент выход.
3.Кнопка увеличения/уменьшения выхода — нажмите, чтобы увеличить или уменьшить выбранный выход.
4.Кнопка «Вверх/Вниз» — нажмите, чтобы увеличить или уменьшить выбранный вход.
5.ЖК-дисплей входа – отображает выбранный в данный момент вход.

Примечание: Нажмите и удерживайте кнопки «Вывод вверх» и «Ввод вниз» в течение 10 секунд, чтобы выполнить сброс настроек матрицы.

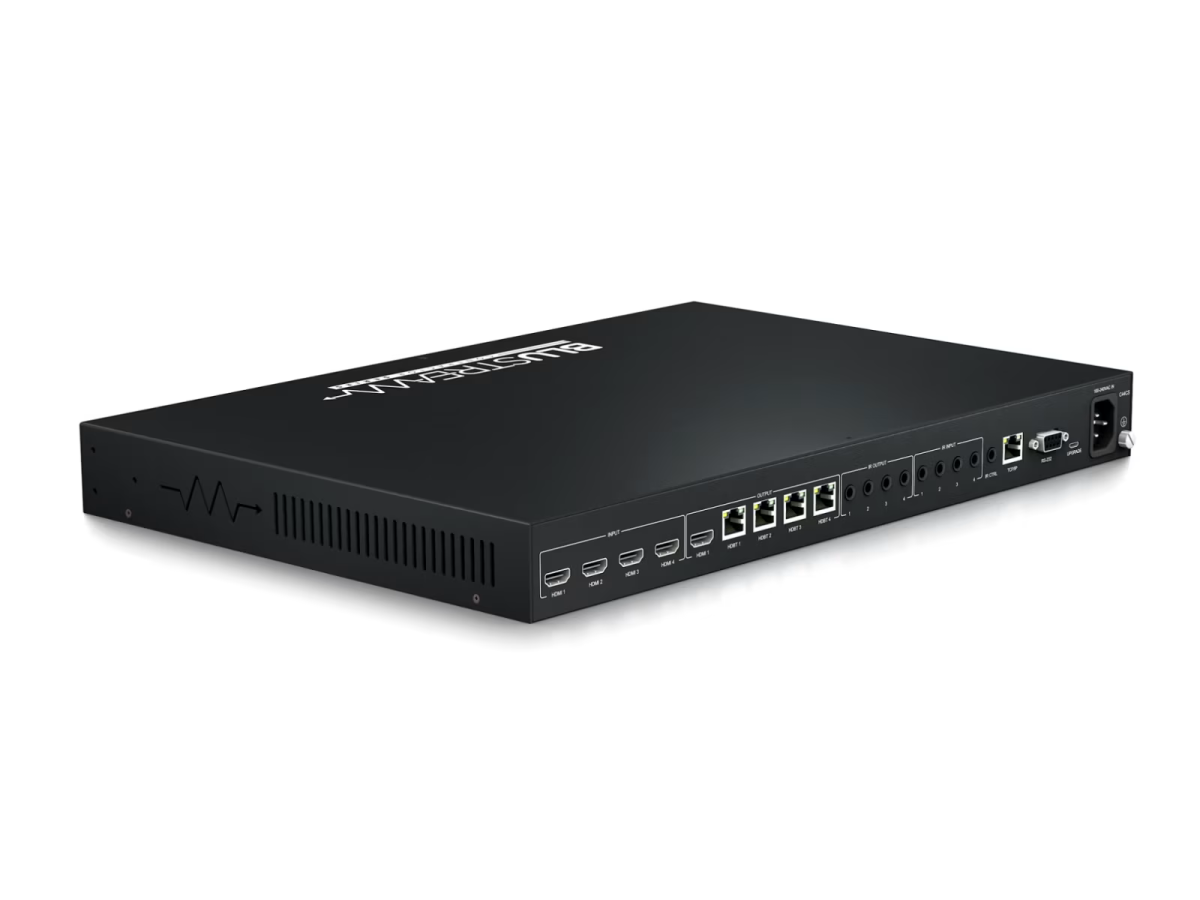

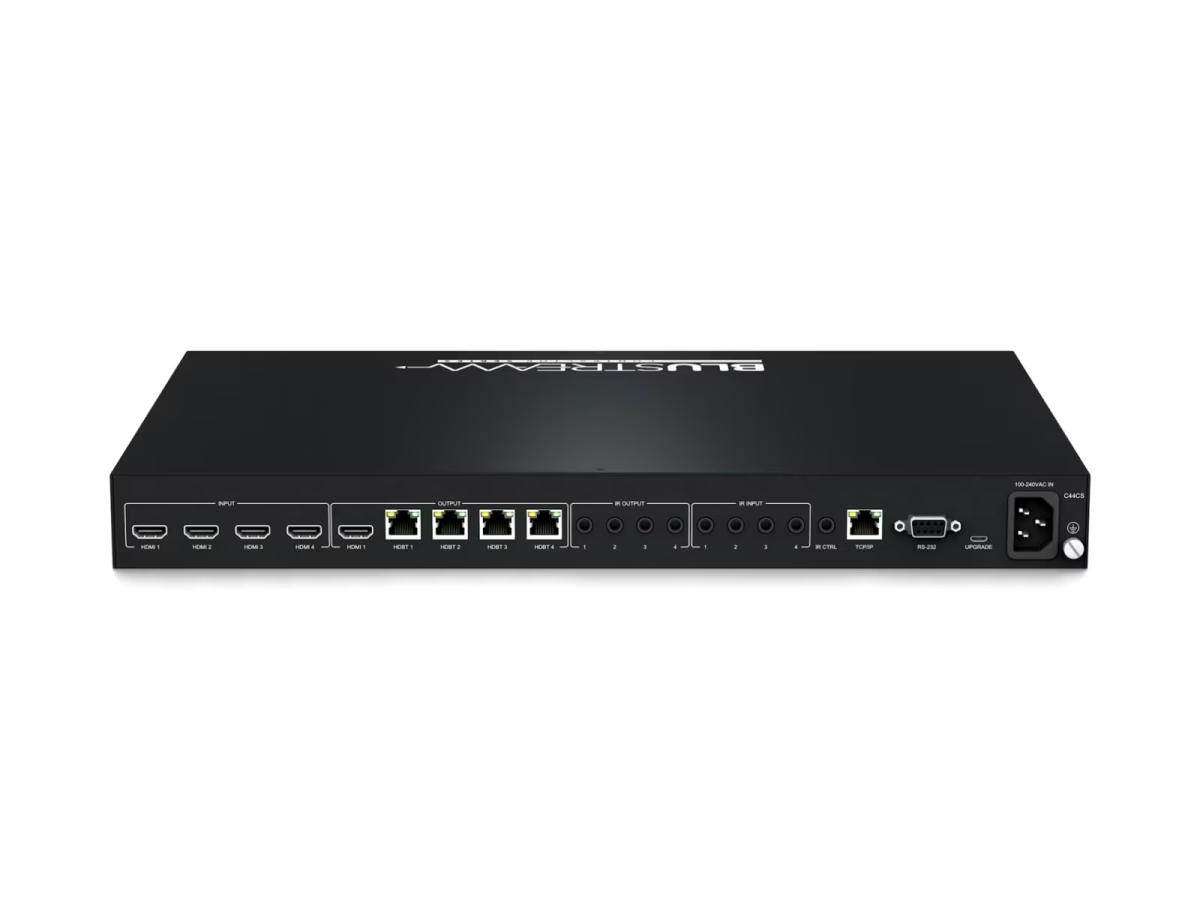

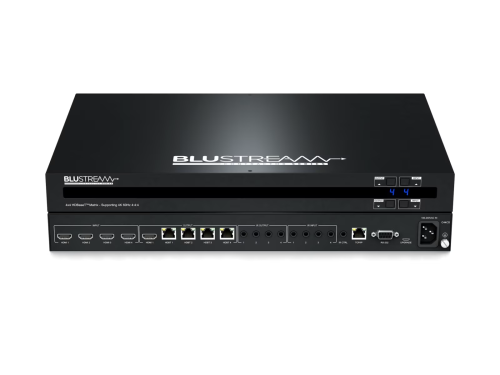

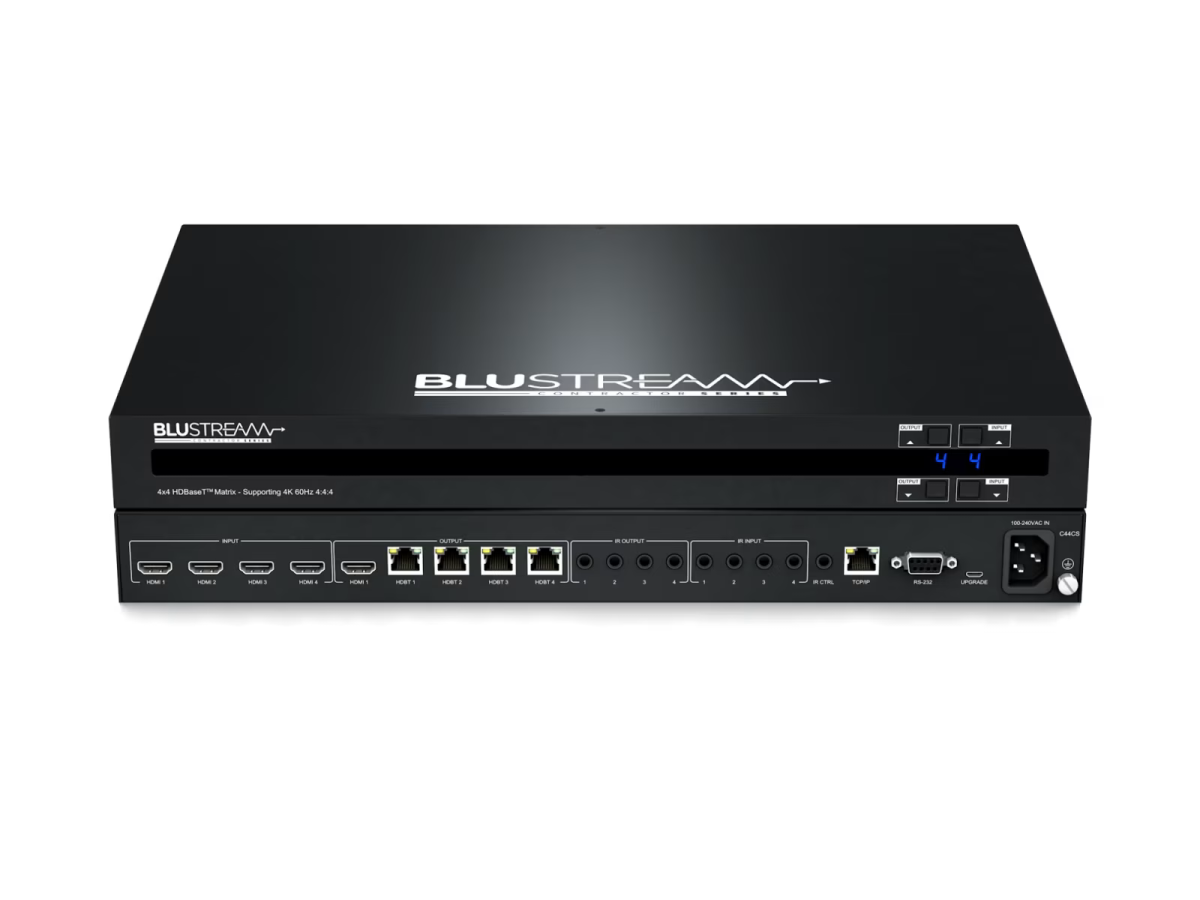

Задняя панель матрицы C44CS:

1.Входы HDMI – подключение к устройствам-источникам
2.Выход HDMI – подключение к устройству отображения/приемника – одновременно с выходом HDBT 1
3.Выходы HDBaseT™ — порт RJ45 HDBaseT™ для подключения к входному порту HDBaseT™ прилагаемого ресивера Blustream HDBaseT™. 4.Индикаторы состояния выглядят следующим образом:

• Оранжевый выключен – соединение HDBaseT™ отсутствует.
• Горит оранжевым — соединение HDBaseT™ установлено.
• Зеленый Выкл. – Нет видеосигнала
• Зеленый горит – HDCP enabled video passing
• Зеленый мигает — передача видео без HDCP

5.Выход ИК-излучателя — моноразъем 3,5 мм для подключения к ИК-излучателю Blustream. Используется для локального контроля версий.
6.Вход ИК-приемника — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream или процессору управления. Используется для расширения IR от матрицы к выходам HDBaseT™ 1–4.
7.Вход ИК-управления — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream для ИК-управления матрицей.
8.TCP/IP – RJ45 connector for TCP/IP and Web GUI управление матрицей
9.РС-232 – разъем DB9 для управления матрицей по RS-232.
10.Micro USB Update Port – Для обновлений прошивки
11.Розетка питания IEC – используйте прилагаемый кабель питания IEC.

Передняя панель приемника RX70CSL:

1.Вход HDBaseT™ — порт RJ45 HDBaseT™ для подключения к выходному порту HDBaseT™ прилагаемой матрицы Blustream HDBaseT™. 2.Индикаторы состояния выглядят следующим образом:

• Оранжевый выключен – соединение HDBaseT™ отсутствует.
• Горит оранжевым — соединение HDBaseT™ установлено.
• Зеленый Выкл. – Нет видеосигнала
• Зеленый горит – HDCP enabled video passing
• Зеленый мигает — передача видео без HDCP

3.Переключатель PoC — для включения или отключения приема PoC (питание по кабелю) от матрицы или подключенного устройства передатчика HDBaseT™.
4.Переключатель CEC — для включения или отключения передачи команд CEC (потребительского электронного управления).
5.Вход питания постоянного тока 24 В/1.25 А 4-контактный разъем DIN
6.Индикатор состояния питания.

Задняя панель приемника RX70CSL:

1.Выход HDMI
2.ИК-вход — подключение к ИК-приемнику Blustream 5 В, разъем 3,5 мм.
3.ИК-выход — подключение к ИК-излучателю Blustream 5 В, 3,5 мм.

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному CAT-кабелю.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR*
• Имеет 4 входа HDMI, которые можно независимо направить на 4 выхода HDBaseT™.
• Выход 1 обеспечивает одновременный выход HDMI и HDBaseT™.
• Понижающее преобразование видео на выходах HDBaseT™, позволяющее дисплею, поддерживающему только более низкие разрешения видео (4K, 60 Гц, 4:2:0 или 1080p), принимать видеоконтент в формате 4K, 60 Гц, 4:4:4, сохраняя при этом максимальное исходное разрешение 4K UHD на экране. оставшиеся видеовыходы
• Поддержка видео 4K, 60 Гц, 4:4:4 UHD на расстоянии до 40 м.
• Расширяет видеосигнал HDMI 1080p на расстояние до 70 м.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Модуль веб-интерфейса для управления и настройки матрицы
• Поддержка двунаправленного ИК-излучения на всех выходах HDBaseT™.
• Управление через переднюю панель, приложение iOS/Android, ИК-порт, RS-232 или TCP/IP.
• Поддержка PoC 12 В (питание по кабелю) для питания совместимых приемников HDBaseT™.
• Поставляется с ИК-приемниками и излучателями Blustream.
• Драйверы сторонних производителей доступны для всех основных марок систем управления.
• Конструкция высотой 1U для установки в 19-дюймовую стойку — монтажный комплект входит в комплект.
• Расширенное управление EDID и совместимость с HDCP 2.2.

Технические характеристики:

C44CS — Матрица:

• Разъемы видеовхода: 4 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 1 разъем HDMI типа A, 19-контактный, гнездо, 4 разъема HDBaseT™ RJ45.
• Управление TCP/IP: 1 разъем RJ45, гнездо
• Последовательные порты RS-232: 1 x DB-9, гнездо
• Входные ИК-порты: стереоразъем 5 x 3,5 мм.
• ИК-выходные порты: моноразъем 4 x 3,5 мм.
• Возможность монтажа в стойку: высота стойки 1U, стойки в комплекте.
• Размеры корпуса (Ш x В x Г): 437 x 44 x 300 мм (без ножек).

Приемник RX70CSL:

• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45.
• Разъемы видеовыхода: 1 x HDMI типа A
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Размеры корпуса (Ш x В x Г): 85 x 24 x 120 мм.
• Монтажные крылья: входят в комплект поставки.

C44CS-КОМПЛЕКТ:

• Источник питания: внутренний 100–240 В переменного тока.
• Выходная мощность HDBT: 12 В постоянного тока, 0,8 А на порт
• Вес в упаковке: 6,0 кг.
• Рабочая температура: от 23°F до 122°F (от -5°C до +50°C).
• Температура хранения: от -13°F до 158°F (от -25°C до +70°C).
