Blustream HMX44-18G-KIT

Матричный комплект Blustream HMX44-18G-KIT

Blustream HMX44-18G-KIT - матричный комплект 4x4 HDBaseT™ ARC с поддержкой несжатого видео 4K, 60 Гц, 4:4:4

HMX44-18G Matrix — матрица для передачи несжатого и непреобразованного сигнала HDMI 2.0 4K 60 Гц 4:4:4 HDCP 2.3/2.2, использующее технологию HDBaseT™ 3 для передачи HDMI, двунаправленного ИК-излучения и RS-232, ARC, 1Gb Ethernet и PoC up. на длину до 100 м по одному кабелю CAT6A.

Blustream HMX44-18G-KIT также предоставляет расширенные функции, включая одновременный HDBaseT™/HDMI на выходе 1, интеллектуальное масштабирование видео на выходах HDBaseT, а также независимую аудиоматрицу 14x4 и ARC. HMX44-18G включает в себя встроенный модуль интерфейса веб-браузера для управления и настройки Matrix, а также сквозной порт RS-232, IR и 1Gb Ethernet для обеспечения плавной интеграции сторонних систем управления.

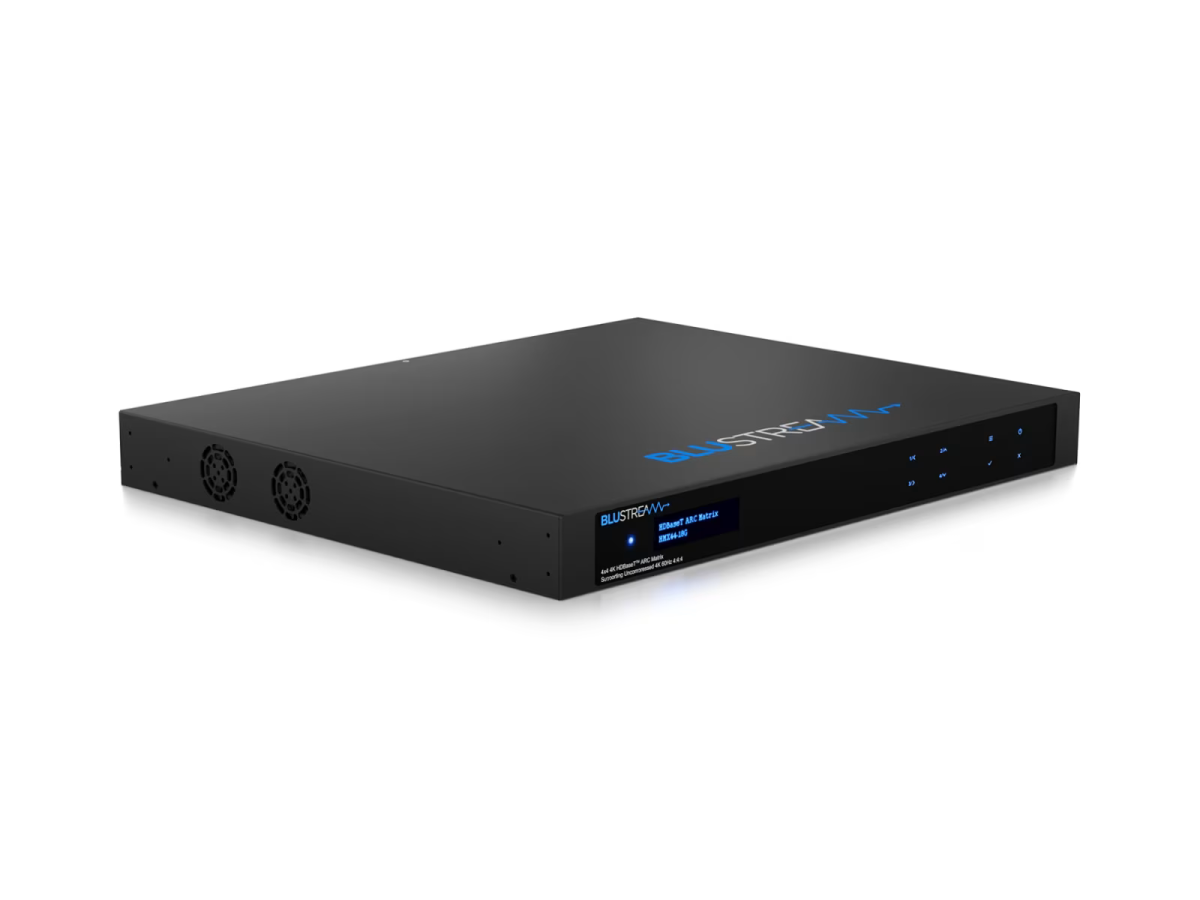

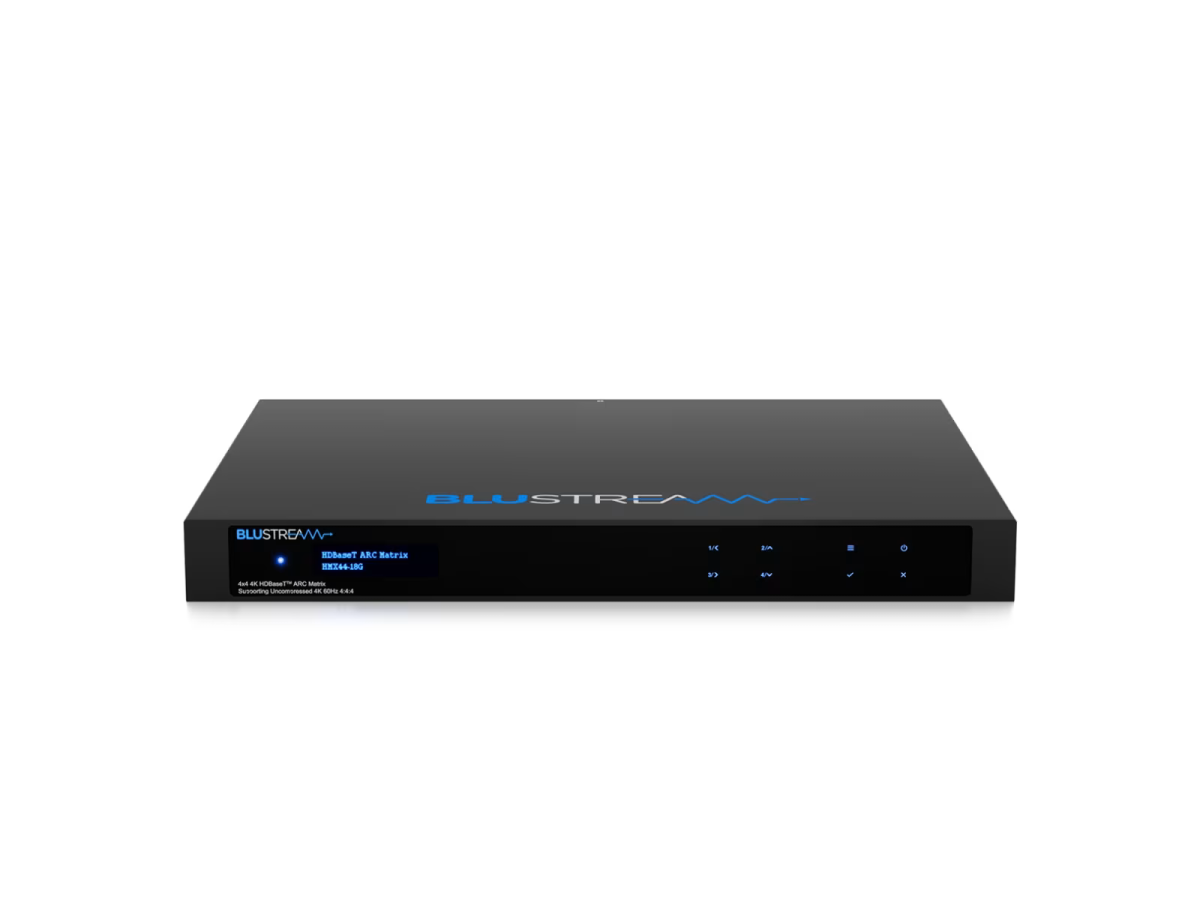

Описание передней панели:

1. Окно ИК-приемника
2. ЖК-дисплей - показывает состояние выбора входа / выхода, EDID и т. Д.
3. Кнопка меню – нажмите для доступа к меню матрицы. Подробную информацию см. в полном руководстве.
4. Кнопка питания - нажмите, чтобы включить / выключить матрицу
5. Кнопки выбора - многофункциональные кнопки
    Основное использование:
    1. Первое нажатие = выбор выхода HDMI – нажмите, чтобы выбрать выход от 1 до 4. Выбранные выходы отобразятся на матричном дисплее. Можно выбрать несколько выходов. Затем подождите 3 секунды или нажмите «ВЫБОР», чтобы перейти к выбору входа.
    2. Второе нажатие = выбор входа HDMI — нажмите, чтобы выбрать вход от 1 до 4. Выбранный вход будет отображаться на матричном дисплее. Нажмите кнопку Select, чтобы подтвердить переключение
6. Кнопка выбора - нажмите, чтобы подтвердить изменения в меню матрицы.
7. ESC - нажмите, чтобы выйти из режима МЕНЮ.
     Вторичное использование:
     1. При нажатии кнопки МЕНЮ кнопки 1, 2, 3 и 4 используются как курсоры для навигации по системе МЕНЮ.
     2. 1 = влево, 2 = вверх, 3 = вправо, 4 = вниз
     3. Матрицу можно вернуть к заводским настройкам, нажав и удерживая «X» в течение 10 секунд, нажмите кнопку выбора для подтверждения или любую другую кнопку для отмены.

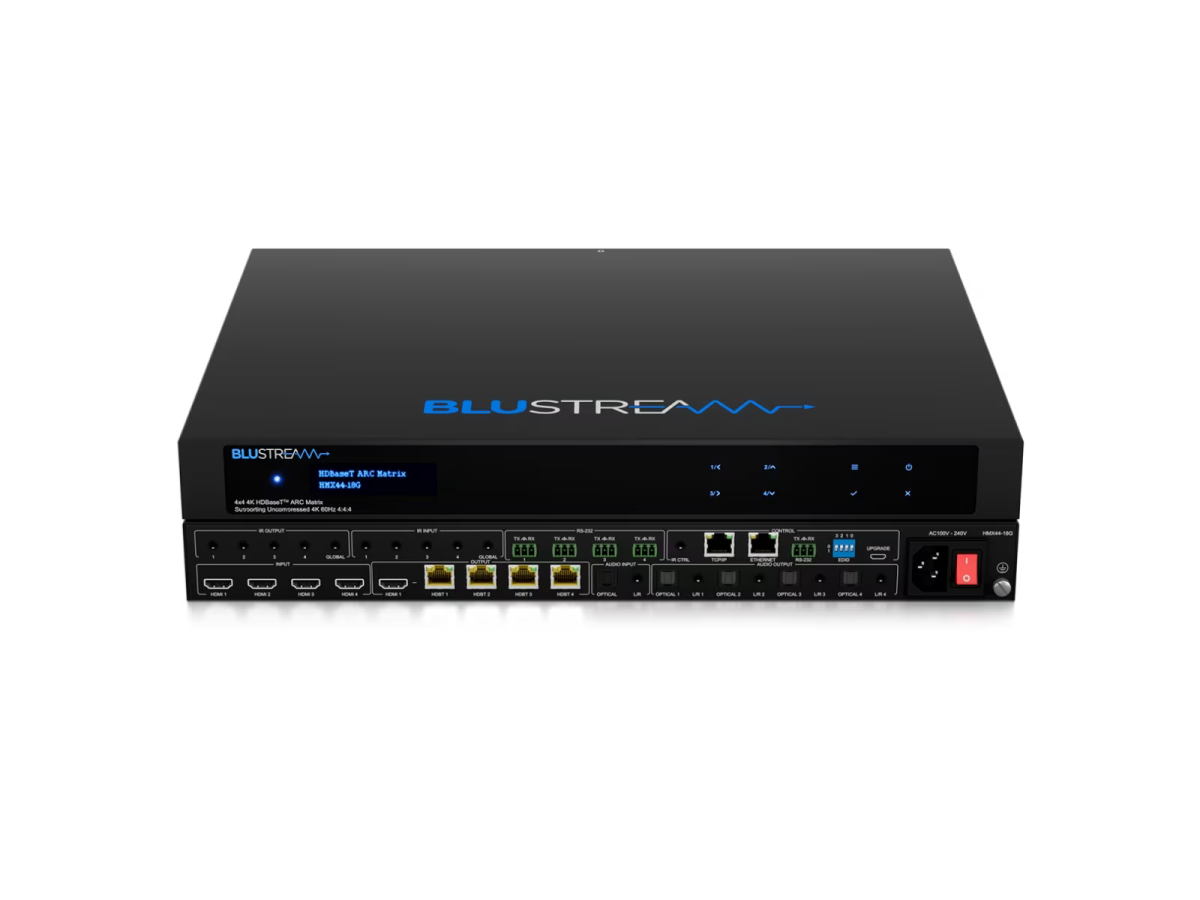

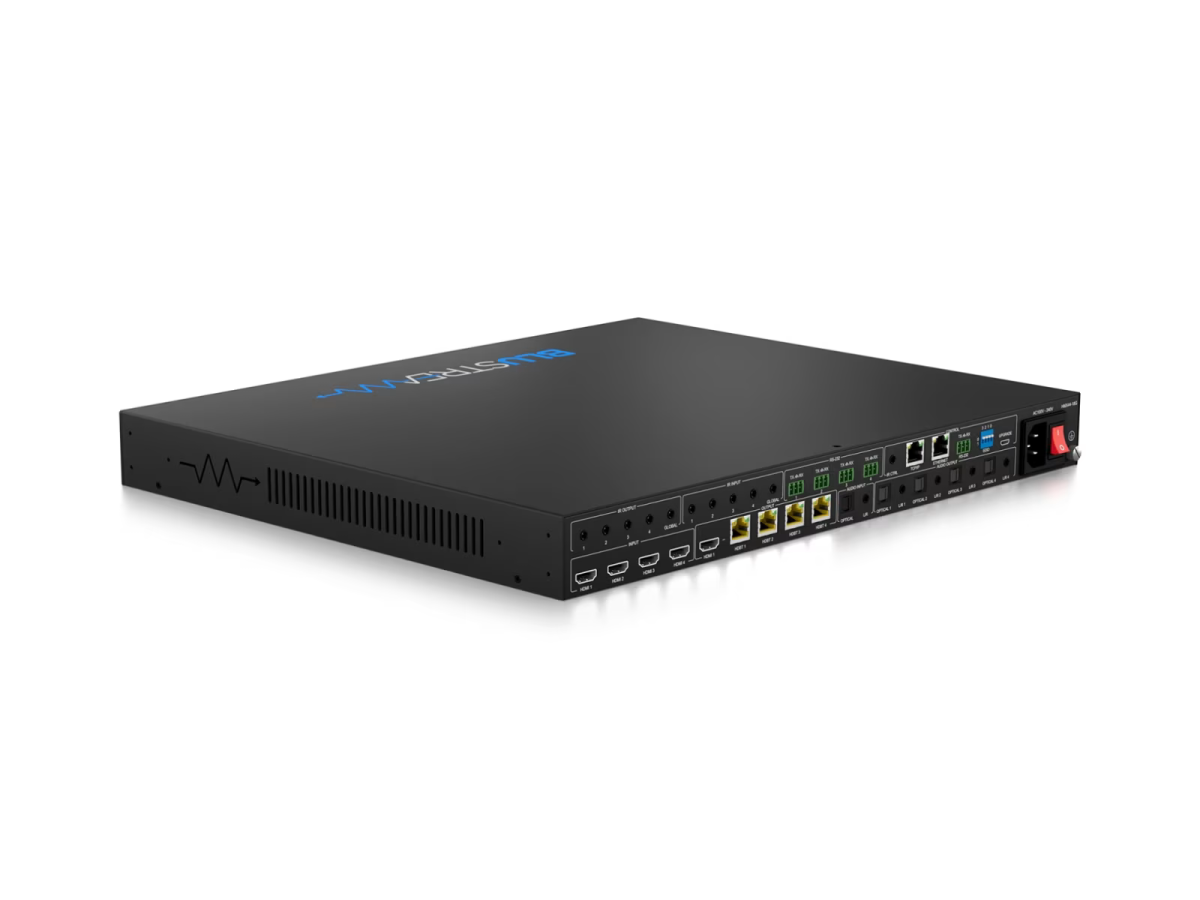

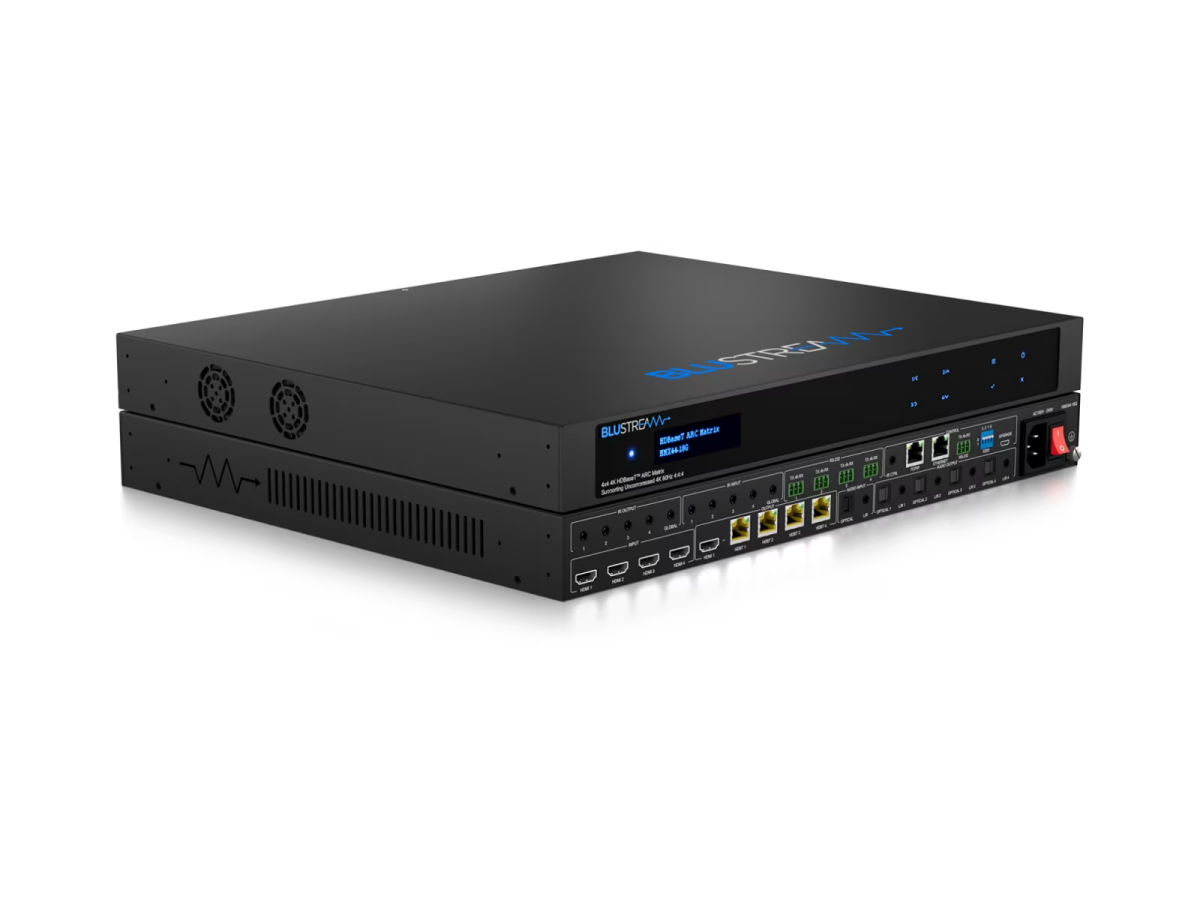

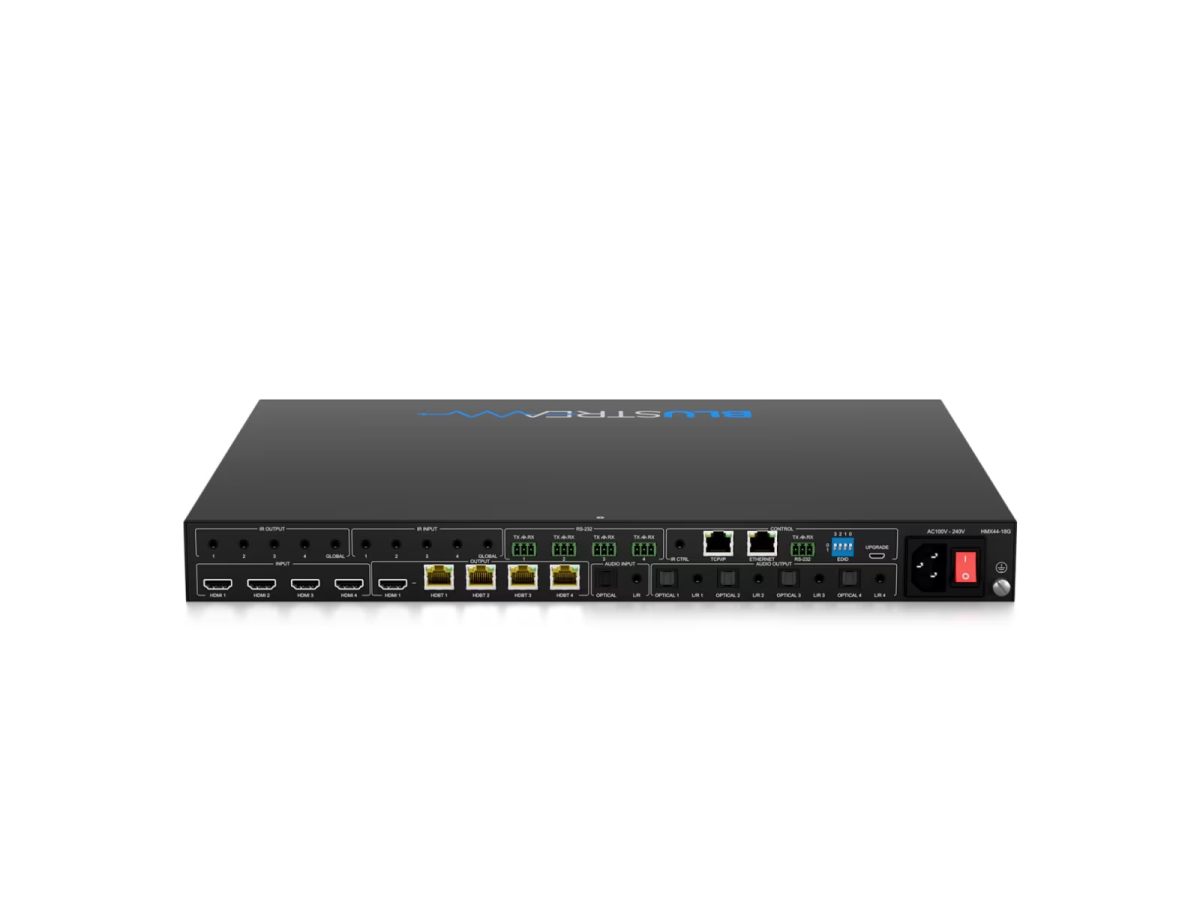

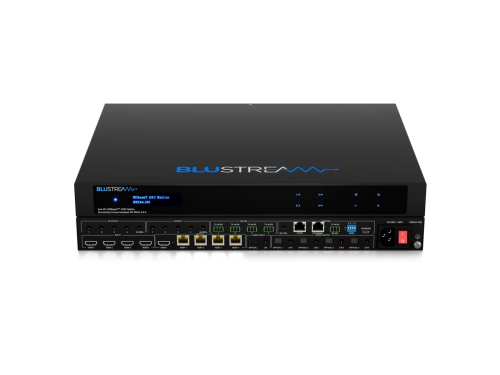

Задняя панель:

1. ИК-выходы - моно разъем 3.5 мм для подключения к ИК-излучателю Blustream. Используется для локального управления источниками
2. ИК-входы - стереоразъем 3.5 мм для подключения к ИК-приемнику Blustream или процессору управления. Используется для расширения ИК-сигнала с матрицы на выходы 1–4 HDBaseT ™
3. Двунаправленные порты RS-232. Подключение к стороннему устройству управления для передачи команд RS-232 на приемники HDBaseT ™ Порт RS-232
4. Вход ИК-управления - стереоразъем 3.5 мм для подключения к ИК-приемнику Blustream для ИК-управления матрицей
5. TCP / IP - разъем RJ45 для TCP / IP и Web Графический интерфейс управления Матрицей
6. RS-232 - разъем Phoenix для RS-232 управления матрицей
7. DIP-переключатель EDID - используется для глобальных настроек EDID
8. Входы HDMI - подключение к исходным устройствам
9. Выход HDMI - подключение к устройству отображения
10. Выходы HDBaseT ™ - порт RJ45 HDBaseT ™ для подключения к входному порту HDBaseT ™ совместимого приемника Blustream HDBaseT ™.
11. Оптический (Toslink) аудиовход — подключение к устройству-источнику для распределения звука в независимой аудиоматрице HMXL44ARC.
12. Аналоговый аудиовход - стерео разъем 3.5 мм, левый / правый. Подключайтесь к устройству-источнику для распределения звука в независимой аудиоматрице HMXL44ARC
13. Оптический и аналоговый аудиовыходы - независимая матрица аудио с 4 двойными выходами (Toslink + линейный стереоразъем 3.5 мм L / R). 14. Для подключения к сторонним аудиоустройствам. ПРИМЕЧАНИЕ: Аналоговые аудиовыходы поддерживают только 2-канальный PCM
15. Разъем питания IEC - используйте прилагаемый кабель питания IEC.
16. Выключатель

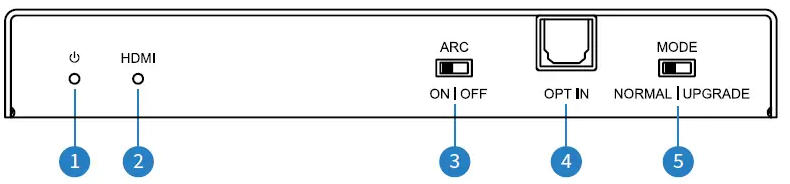

Описание панелей – RX70CS:

1. Индикатор состояния питания
2. Индикатор соединения сигнала HDMI
3. Переключатель выбора режима ARC. Изменяет режим PoC при использовании совместимых продуктов Matrix с поддержкой ARC – см. ниже.
4. Оптический аудиовход — аудиовход Toslink. Подключается к оптическому выходу локального устройства отображения для функции обратного аудиоканала.
5. Переключатель выбора режима порта RS-232. Режим обновления прошивки или нормальный рабочий режим.
6. Вход HDBaseT™
7. 232-контактный разъем RS-3 Phoenix
8. IR IN (к ИК-приемнику Blustream 5V 3.5 мм)
9. IR OUT (к ИК-излучателю Blustream 5V 3.5 мм)
10. Выход HDMI — подключение к HDMI на дисплее
11. Оптический аудиовыход Toslink. Подключается к локальному AV amplifier и обеспечивает локальный выход аудио через HDMI
12. Аналоговый аудиовыход левый/правый – стереоразъем 3.5 мм, извлекающий звук из входа HDMI.
13. Поддерживает только стереофонический 2-канальный звук PCM.
14. 12 В / 1 А постоянного тока входной разъем питания винтового типа

Особенности:

• Усовершенствованная технология несжатого и непреобразованного сигнала HDMI over HDBaseT™, обеспечивающая побитовое распределение видео и звука HDMI 4K по одному кабелю CAT6A.
• Имеет 4 входа HDMI, которые можно независимо направить на 4 выхода HDBaseT™.
• Выход 1 имеет одновременный выход HDMI и HDBaseT™.
• Поддерживает распространение несжатого сигнала HDMI2.0 со скоростью 18 Гбит/с, включая видео 4K, 60 Гц, 4:4:4 UHD, на расстояние до 100 м*.
• Поддерживает распространение новейших разрешений HDR, включая HDR10/10+ и Dolby Vision.
• Аудиоматрица 14x4, управляемая независимо от видео. Входы аудиоисточников включают в себя:

      - 4 аудиоразъема от входов источника HDMI
      - 4 аудиовыхода с зональных выходов
      - 4 аудиовозврата с выходов зон*
      - 1 оптический и 1 аналоговый аудиовход

• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Встроенный коммутатор Ethernet (обслуживание локальной сети) при использовании с ресивером Blustream RX18G (максимум 1 Гбит).
• Модуль веб-интерфейса для управления и настройки Матрицы.
• Поддерживает двунаправленный ИК-порт и RS-232 на всех выходах HDBaseT™.
• Управление через переднюю панель, ИК-порт, приложение iOS/Android, RS-232 и TCP/IP.
• Поддерживает PoC (питание по кабелю) для питания входящих в комплект приемников HDBaseT™.
• Расширенное управление EDID и совместимость с HDCP 2.3.
• Поставляется с 4 приемниками RX18G HDBaseT™.

Расстояние передачи зависит от формата видео, типа кабеля и условий установки. Рекомендуется использовать кабели CAT6A.

Функция ARC поддерживает HDMI ARC или Optical ARC. Совместим только с RX18G.

Технические характеристики:

• Разъемы видеовхода: 4 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 1 разъем HDMI типа A, 19-контактный, гнездо, 4 разъема HDBaseT™ RJ45.
• Разъемы аудиовхода: 1 аналоговый аудио левый/правый (стереоразъем 3,5 мм), 1 оптический (S/PDIF)
• Разъемы аудиовыходов: 4 аналоговых аудио (левый/правый) (стереоразъем 3,5 мм), 4 оптических (S/PDIF)
• Последовательный порт RS-232: 5 3-контактных разъемов Phoenix.
• Порт управления TCP/IP: 1 x RJ45, розетка
• Сквозной порт Ethernet: 1 x RJ45, розетка
• Входные ИК-порты: стереоразъем 6 x 3,5 мм.
• ИК-выходные порты: моноразъем 5 x 3,5 мм.
• Порт обновления продукта: 1 разъем Micro USB, гнездо
• Возможность монтажа в стойку: высота стойки 1U, стойки в комплекте.
• Размеры корпуса (Ш x В x Г): 436 x 360 x 44 мм (без ножек).
• Вес в упаковке: 8,7 кг.
• Рабочая температура: от 23°F до 131°F (от -5°C до +55°C).
• Температура хранения: от -13°F до 158°F (от -25°C до +70°C).
• Источник питания: внутренний, 100–240 В переменного тока.
• Выходная мощность HDBaseT: 24 В постоянного тока, 0,75 А на порт.
