Матрица с микшированием аудио Blustream PLA88CS

Blustream PLA88CS - матрица 8×8 4K HDMI 2.0 HDBaseT™ CSC AV Matrix с микшированием аудио серии Platinum

Матрица 8×8 HDBaseT™ CSC PLA88CS серии Platinum представляет собой матрицу 4K HDMI 2.0 8×8, раздающую HDMI, ARC, LAN, двунаправленный IR/RS-232 и PoC на длину до 150 м. (разрешение 1080p) по одному кабелю CAT.

Расширенные дополнительные матрицы функции включают в себя: два выхода HDMI и HDBaseT™ с CSC для поддержки разрешений 4K, включая цветовое пространство 4K 60 Гц 4:4:4, и HDR с независимым уменьшением масштаба видео 4K, что позволяет использовать только те дисплеи, которые могут поддерживать более низкие разрешения видео. для приема видео 4K, по-прежнему демонстрируя максимальное исходное разрешение UHD на дисплеях с более высоким разрешением.

Матрица 8×8 HDBaseT™ CSC PLA88CS серии Platinum также предоставляет расширенные функции, включая независимое понижающее микширование Dolby Audio (Atmos) и DTS Audio на HDMI и аудиовыходах, позволяющее комбинировать различные форматы аудиовыхода для использования с различными дисплеями с поддержкой звука и AV-усилителями.

PLA88CS также включает в себя независимую маршрутизацию звука, обратный аудиоканал (ARC), оптическую (S/PDIF) задержку звука для коррекции синхронизации губ, двунаправленную передачу ИК и RS-232, а также веб-интерфейс для управления и настройки.

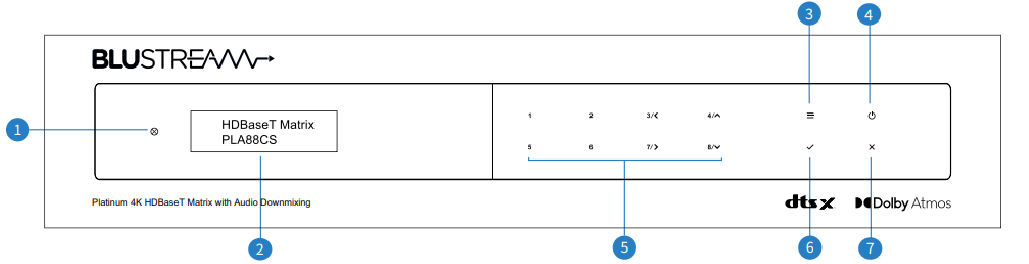

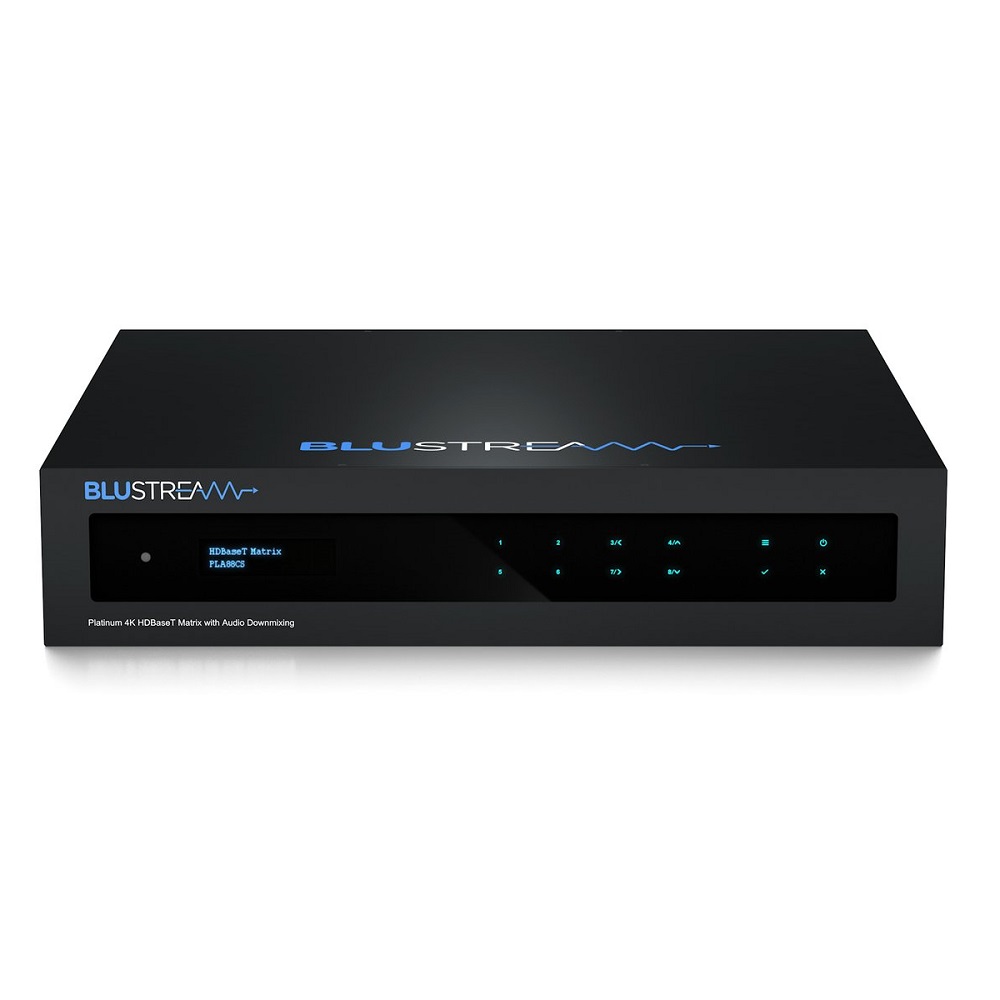

Описание передней панели матрицы Blustream PLA88CS.

1. Окно ИК-приемника.
2. ЖК-дисплей — показывает состояние выбора входа/выхода, EDID и т. д.
3. Кнопка меню — нажмите, чтобы получить доступ к системе меню, позволяющей настраивать параметры EDID,
параметры PoC, конфигурацию сети и информацию о прошивке.
4. Кнопка питания — нажмите и удерживайте в течение 3 секунд, чтобы включить / выключить матрицу.
5. Кнопки выбора — многофункциональные кнопки:
Основное использование:
Первое нажатие = выбор выхода HDMI — нажмите, чтобы выбрать выходы от 1 до 8. Выбранные выходы будут
отображаться на матричном дисплее. Можно выбрать несколько выходов. Затем подождите 3 секунды или нажмите
«ВЫБОР», чтобы перейти к выбору входа. Второе нажатие = выбор входа HDMI — нажмите, чтобы выбрать вход от 1
до 8. Выбранный вход будет отображаться на матричном дисплее. Нажмите кнопку Select, чтобы подтвердить
переключение
Вторичное использование:
При нажатии кнопки МЕНЮ кнопки 3, 4, 7 и 8 используются в качестве курсоров для навигации по системе МЕНЮ 3 =
Влево 4 = Вверх 7 = Вправо 8 = Вниз
6. Кнопка выбора — нажмите, чтобы подтвердить изменения в меню..
7. ESC — нажмите, чтобы выйти из режима МЕНЮ.

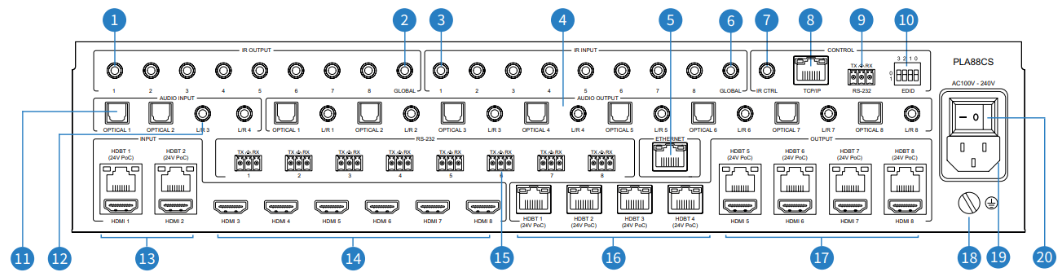

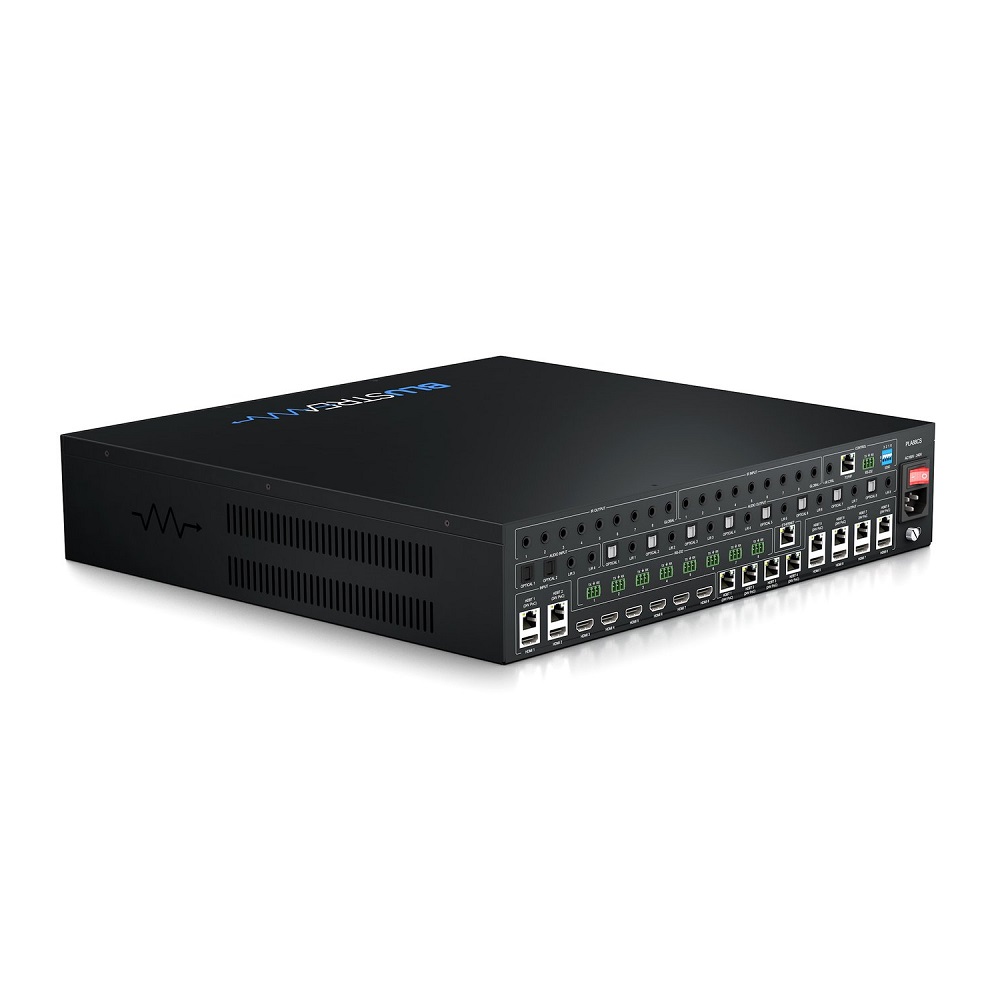

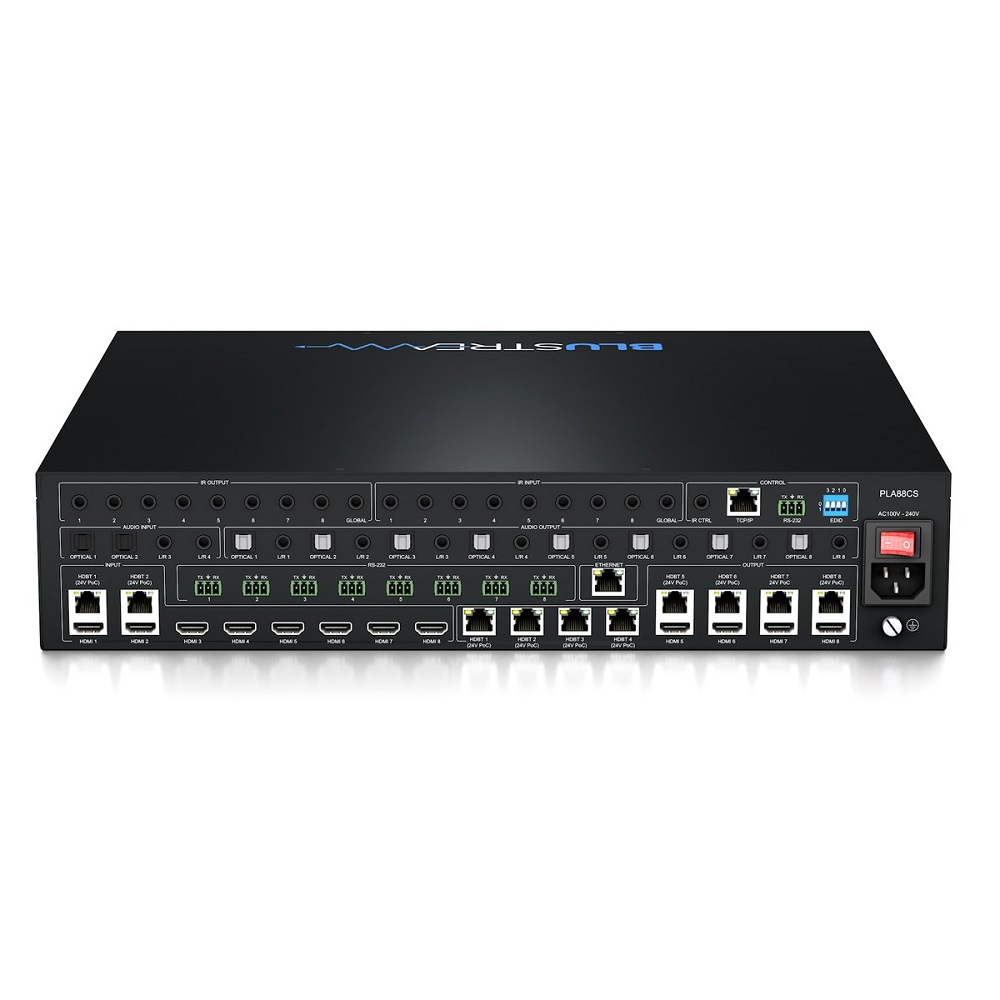

1. ИК-выходы — монофонический разъем 3,5 мм для подключения к ИК-излучателю Blustream. Используется
для локального контроля версий.
2. IR Global выходы — монофонический разъем 3,5 мм для подключения к ИК-излучателю Blustream.
Используется для глобального локального управления версиями.
3. ИК-входы — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream 5V или процессору
управления. Используется для расширения IR от матрицы до HDBaseT™ выходов 1-8.
4. Оптические и аналоговые аудиовыходы — независимая аудиоматрица с 8 двойными выходами (Toslink +
3,5 мм линейный стереоразъем). Для подключения к сторонним аудиоустройствам.
ПРИМЕЧАНИЕ. Аналоговые аудиовыходы поддерживают только 2-канальный формат PCM.
5. Ethernet — соединение RJ45, позволяющее обслуживать локальную сеть для всех подключенных
приемников HDBT.
6. Общий ИК-вход — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream или процессору
управления. Используется для глобального ИК-управления от матрицы ко всем выходам HDBaseT™.
7. Вход ИК-управления — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream для ИК-
управления матрицей.
8. TCP/IP — разъем RJ45 для TCP/IP и веб-интерфейса управления.
9. RS-232 — разъем Phoenix для управления матрицей по RS-232 (кабель входит в комплект)
10. DIP-переключатель EDID — используется для глобальных настроек EDID.
11. Оптические (Toslink) аудиовходы — подключение к исходному устройству для распределения звука в
независимой аудиоматрице PLA88CS.
12. Аналоговые аудиовходы — стереоразъем 3,5 мм L/R. Подключитесь к исходному устройству для
распространения звука в независимой аудиоматрице PLA88CS.
13. Входы HDMI/HDBT — подключение к устройствам-источникам. Обратите внимание, что одновременно
доступен только один тип ввода.
14. Входы HDMI — подключение к исходным устройствам.
15. Двунаправленные порты RS-232. Подключитесь к стороннему устройству управления, чтобы передать
команды RS-232 на порт RS-232 приемников HDBaseT™.
16. Выходы HDBaseT™ — порт RJ45 HDBaseT™ для подключения к входному порту HDBaseT™ совместимого
приемника Blustream HDBaseT™.
17. Выходы HDMI / HDBaseT™ — подключение к устройству отображения либо через HDMI, либо через
ресивер HDBaseT™.
18. Винт заземления.
19. Розетка питания IEC — используйте кабель питания IEC из комплекта поставки.
20. Включение питания.

Совместимость матрицы с HDBaseT™ приемником.

Эта матрица совместима со всеми приемниками Blustream HDBaseT™, однако поддержка определенных функций может различаться. Рекомендуется использовать ресиверы Blustream RX150CS HDBaseT™ с этой матрицей, поскольку она полностью поддерживает следующие ключевые функции:

• CSC — преобразование цветового пространства, метод, используемый для поддержки сигналов 18 Гбит/с, передаваемых по HDBaseT.
• ARC - Audio Return Channel
• PoC — питание по кабелю, для питания приемника HDBaseT™.
• Ethernet Passthrough — передача Ethernet от матрицы к приемнику HDBaseT™ по кабелю CAT.

Обратите внимание: использование других ресиверов Blustream HDBaseT™ приведет к тому, что вышеуказанные функции не будут работать. Пожалуйста, проверьте возможности PoC перед подключением других приемников Blustream, чтобы избежать повреждения приемников.

CEC контроль.

Управление CEC обеспечивает управление CEC устройствами-источниками и дисплеями через веб-интерфейс и RS-232. Можно отправлять команды CEC, такие как включение / выключение питания, выбор входа, а также увеличение или уменьшение громкости.

Audio Return Channel.

Эта матрица позволяет отправлять звук с дисплеев по обратному звуковому каналу (ARC) обратно в матрицу через HDBaseT-приемник RX150CS либо через HDMI ARC, либо через оптический возврат звука. Это можно настроить на странице «Аудио» в веб-интерфейсе.
Обратите внимание: этот продукт не поддерживает eARC.

Веб-интерфейс управления.

Подключите разъем TCP/IP RJ45 к локальной сети, чтобы получить доступ к веб-интерфейсу продукта. По умолчанию настроен на DHCP, однако, если сервер DHCP (например, сетевой маршрутизатор) не установлен, IP-адрес вернется к следующим данным:

• IP-адрес по умолчанию: 192.168.0.200.
• Имя пользователя по умолчанию: blustream.
• Пароль по умолчанию: 1234.

Технические характеристики:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI2.0 18 Гбит/с, включая HDR.
• 4 одновременных выхода HDBaseT™ и HDMI для подключения к двум дисплеям в каждой зоне
• Расширяет HDMI на расстояние до 150 м. при разрешении видео 1080p и видео 4K UHD до 100 м. (до 4K 60 Гц 4:4:4) с использованием LRM (режим дальнего действия).
• Имеет 8 входов HDMI, которые можно независимо маршрутизировать на 4 входа HDBaseT™ и 4 выхода HDBaseT™/HDMI.
• 2 входа HDBaseT™ CSC для подключения к удаленным источникам видео, не расположенным локально на матрице.
• Независимое масштабирование видео на всех выходах HDBaseT™.
• Независимое микширование Dolby Audio и DTS Audio на HDMI и аудиовыходах.
• Аудиоматрица до 24×16, независимо управляемая от видео:

      - 2 аналоговых L/R и 2 оптических (S/PDIF) аудиовхода, которые можно направить на аудиовыходы или эмбедировать на выходы HDBaseT™/     HDMI.
      - Аудиовыход HDMI на оптический (S/PDIF) цифровой или аналоговый левый/правый аудиовыходы с регулируемым линейным уровнем предусилителя.
      - Поддерживает ARC (обратный звуковой канал) через цифровые входы HDMI или оптический (S/PDIF) от совместимых приемников RX150CS.
      - Поддерживает полное понижающее микширование Dolby Audio и DTS Audio с входов HDMI на 2-канальный звук.

• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Двунаправленный ИК и RS-232 со всех входов и выходов (с совместимыми передатчиками и приемниками).
• Встроенный коммутатор Ethernet (100 Мбит/с) (обслуживание LAN) при использовании с приемниками Blustream RX150CS.
• Модуль веб-интерфейса для управления и настройки матрицы.
• Управление через переднюю панель, ИК, RS-232 и TCP/IP.
• Поддерживает 24 В. PoC (питание по кабелю) для питания совместимых приемников RX150CS или RX70CS.
• Драйверы сторонних производителей доступны для основных брендов систем управления.
• Совместимость с HDCP 2.2 с расширенным управлением EDID.
• Конструкция 2U для монтажа в 19-дюймовую стойку — монтажный комплект входит в комплект.
• Рекомендуемый приемник: RX150CS (где требуется CSC 18 Гбит/с, режим дальнего действия, LAN, возврат звука и поддержка PoC 24 В).
• Дополнительный приемник: RX70CS (где требуется только поддержка CSC 18 Гбит/с, Audio Return и PoC 24 В) — максимальное расстояние 70 м при 1080p, 40 м при 4K 60 Гц 4:4:4.
• Размеры корпуса (Ш x В x Г): 440 мм x 87 мм x 361 мм (без ножек).
• Вес в упаковке: 8,8 кг.
