Комплект удлинителей Blustream HEX18GARC-KIT

Blustream HEX18GARC-KIT - набор удлинителей, для несжатого и непреобразованного HDMI 2.0 4K 60 Гц 4:4:4 HDCP 2.3/2.2, использующий новейшую технологию HDBaseT™.

HEX18GARC-KIT поддерживает новейшее разрешение HDR, включая HDR10/10+ и Dolby Vision, что обеспечивает максимальное качество изображения для критически важных областей просмотра.

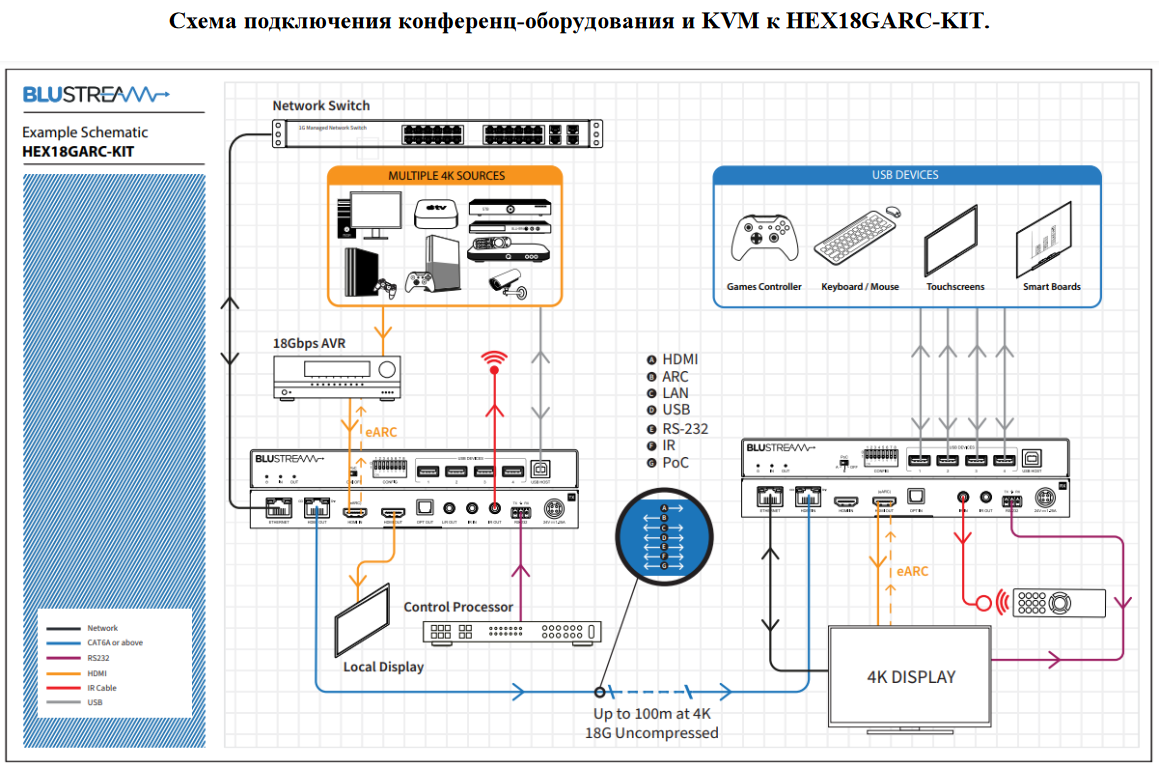

HEX18GARC-KIT поддерживает двунаправленный ИК, RS-232 и PoC на расстоянии до 100 м по одному кабелю CAT6A. HEX18GARC-KIT также предоставляет расширенные функции, включая KVM, eARC через HDMI или ARC через HDMI или оптический (S/PDIF) и пропуск Ethernet 1 Гбит/с.

Комплект HEX18GARC-KIT позволяет различными способами передавать звуковой сигнал от приемника обратно к передатчику. По определению, ARC (Audio Return Channel) и Optical Audio Return будут поддерживать до 5.1-канального HD-аудио. Для ARC через HDMI необходимо будет включить CEC как на дисплее, так и на AVR/процессоре, чтобы необходимая связь инициировала открытие канала ARC.

HEX18GARC-KIT прозрачен для этого обмена данными. eARC (Enhanced Audio Return Channel) позволяет аудиокодекам высокого разрешения (включая Dolby Atmos и DTS:X) возвращаться с дисплея eARC на AVR/процессор eARC. Обе части оборудования, подключенные к любой стороне

HEX18GARC-KIT, должны поддерживать eARC, чтобы эта функция работала, и иметь включенный CEC. HEX18GARC-KIT также позволяет передавать оптический возврат звука по каналу HDBaseT™. Убедитесь, что для требуемого метода передачи звука выбраны правильные настройки DIP-переключателей на передатчике и приемнике.

HEX18GARC-TX оснащен аналоговым 2-канальным аудиоразъемом L/R для 2-канального обратного аудиопотока с дисплея, подключенного к
приемнику. Обратите внимание: этот выходной порт не является разветвлением звука HDMI, подаваемого на вход HDMI передатчика, и передатчик не микширует многоканальные аудиокодеки.

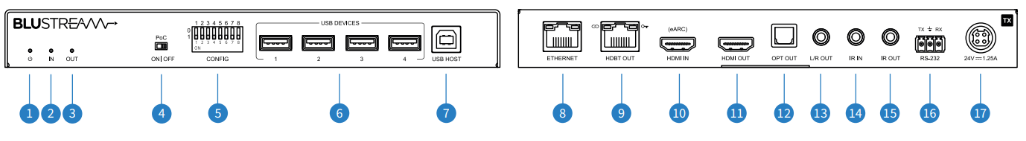

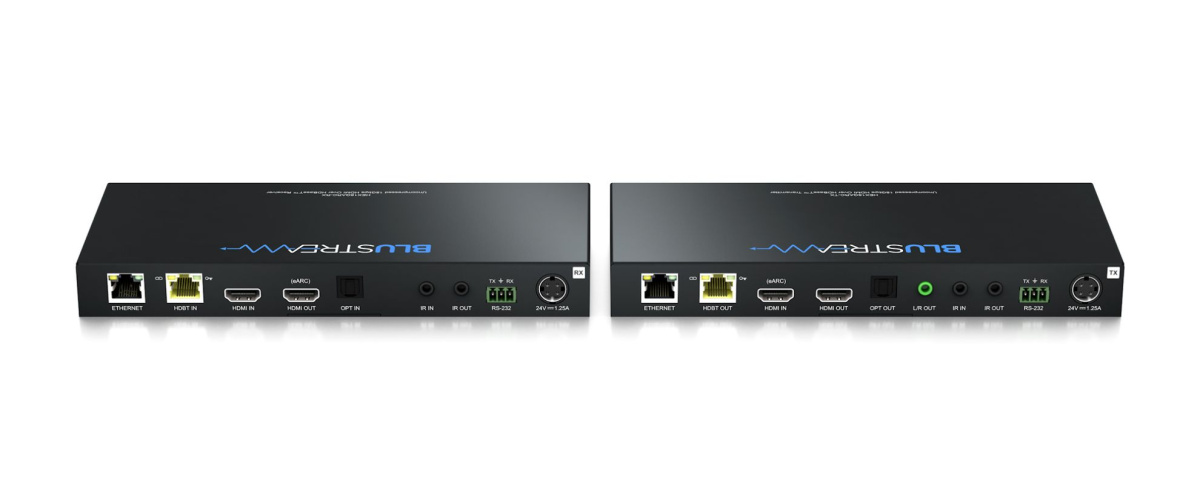

Передатчик HEX18G-KIT. Назначение разъемов:

1. Индикатор состояния питания.
2. Индикатор состояния входа HDMI.
3. Индикатор состояния выхода HDMI.
4. Переключатель питания по кабелю (PoC) (ON / OFF)
5. Выбор конфигурации DIP-переключателя.
6. Разъемы USB 2.0 типа A — подключение к USB периферийным устройствам.
7. Соединение USB 2.0 типа B — подключение к USB-хосту.
8. Соединение Ethernet 1Gb LAN.
9. Выход HDBaset - подключение к приемнику через кабель Cat6a.
10. Вход HDMI - подключиться к исходному устройству HDMI / AVR для подключения EARC от приемника HDBaset .
11. Выход HDMI.
12. Оптический цифровой аудио выход (S/PDIF).
13. Аналоговый аудио выход (только 2CH PCM).
14. ИК выход - подключение к Blustream 5V 3.5mm IR передатчику.
15. ИК-вход - подключение к Blustream 5V 3.5MM IR-приемнику.
16. Порт RS-232 - 3-контактный разъем PHOENIX для передачи двунаправленного ИК от приемника.
17. Порт питания 24V / 1.25A DC.

Приемник HEX18G-KIT. Назначение разъемов:

1. Индикатор состояния питания.
2. Индикатор состояния входа HDMI.
3. Индикатор состояния выхода HDMI.
4. Переключатель питания по кабелю (PoC) (ON / OFF)
5. Выбор конфигурации DIP-переключателя.
6. Разъемы USB 2.0 типа A — подключение к USB периферийным устройствам.
7. Соединение USB 2.0 типа B — подключение к USB-хосту.
8. Соединение Ethernet 1Gb LAN.
9. Вход HDBaset - подключение к передатчику через кабель Cat6a.
10. Вход HDMI - подключиться к исходному устройству HDMI / AVR для подключения EARC* от приемникаHDBaset.
11. Выход HDMI.
12. Оптический цифровой аудио выход (S/PDIF).
13. Аналоговый аудио выход (только 2CH PCM).
14. ИК выход - подключение к Blustream 5V 3.5mm IR передатчику.
15. ИК-вход - подключение к Blustream 5V 3.5MM IR-приемнику.
16. Порт RS-232 - 3-контактный разъем PHOENIX для передачи двунаправленного ИК от приемника.
17. Порт питания 24V / 1.25A DC.

Особенности:

• HDBaseT spec 3.0 предлагает первое настоящее решение для несжатого и непреобразованного побитового распределения сигналов HDMI2.0 со скоростью до 18 Гбит/с (4K 60 Гц 4:4:4) по кабелю CAT6A на расстояние до 100 м.
• Поддерживает несжатое распространение последних разрешений HDR, включая HDR10/10+ и Dolby Vision.
• Поддерживает передачу видео HDMI на расстояние до 100 м*
• Оснащен 1 петлевым выходом HDMI на HEX18GARC-TX для интеграции локальных дисплеев или каскадного подключения к нескольким устройствам.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Повторная синхронизация HDMI на приемнике HDBaseT™ для решения проблем HDMI HDCP, совместимости и установления связи
• Поддерживает eARC (Enhanced Audio Return Channel) от дисплея через HDMI и стандартный ARC от цифровых входов HDMI и оптического (S/PDIF)
• Поддерживает возврат аудио к HDMI (совместимый с eARC), оптическим цифровым и аналоговым аудиовыходам L/R (аналоговый выход поддерживает только 2-канальный PCM)
• Поддерживает все известные аудиоформаты HDMI, включая передачи Dolby Atmos, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio.
• Особенности USB 2.0 для KVM со скоростью до 350 Мбит/с
• Двунаправленный Ethernet (1Gb), ИК и RS-232
• Поставляется с ИК-приемником и излучателем Blustream.
• Двунаправленный PoC (питание по кабелю) для питания расширителей со стороны передатчика или приемника
• Поддержка HDCP 2.3, HDCP 2.2 и HDCP 1.4.

Дальность передачи зависит от формата видео, типа кабеля и условий установки. Рекомендуется использовать как минимум кабели категории CAT6A.

Технические характеристики:

HEX18GARC-TX:

• Разъемы видеовхода: 1 x HDMI тип A, гнездо
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45, 1 разъем HDMI типа A, гнездо
• Разъемы аудиовыхода: 1 аналоговый аудио левый/правый (стереоразъем 3,5 мм), 1 оптический (S/PDIF)
• Порт Ethernet: 1 разъем RJ45
• Последовательный порт RS-232: 1 x 3-контактный разъем Phoenix
• Порт USB/KVM: 1 порт USB типа B, 4 порта USB типа A
• Порты ИК-входа: 1 х 3,5-мм стереоразъем
• Порты ИК-выхода: 1 x 3,5-мм монофонический разъем
• CTRL: 8-контактный DIP-переключатель

HEX18GARC-RX:

• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45, 1 разъем HDMI типа A, гнездо
• Разъемы видеовыхода: 1 x HDMI типа A, гнездо (зарезервировано для использования в будущем)
• Разъемы аудиовхода: 1 оптический (S/PDIF)
• Порт Ethernet: 1 разъем RJ45
• Последовательный порт RS-232: 1 x 3-контактный разъем Phoenix
• Порт USB/KVM: 1 порт USB типа B, 4 порта USB типа A
• Порты ИК-входа: 1 х 3,5-мм стереоразъем
• Порты ИК-выхода: 1 x 3,5-мм монофонический разъем
• CTRL: 8-контактный DIP-переключатель

Общие:

• Размеры корпуса (Ш x Г x В): 220 мм x 100 мм x 25 мм (TX/RX)
• Вес брутто (комплект): 1,8 кг
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C)
• Монтажные комплекты в комплекте
• Источник питания: 1 х 24 В/1,25 А постоянного тока
