BLUSTREAM HEX150CS-KIT

Комплект удлинителей Blustream HEX150CS-KIT

Blustream HEX150CS-KIT - комплект удлинителей HDBaseT™ CSC.

Набор удлинителей HEX150CS-KIT для AV-маршрутизации с помощью технологии HDBaseT™ сигналов HDMI 2.0 4K 60 Гц 4:4:4 HDCP2.2 HDBaseT™ с использованием расширенных технологий CSC и Smart-Scale на выходе HDBaseT™.

HEX150CS-KIT поддерживает передачу сигнала HDMI, двунаправленного ИК, RS-232 и PoH (PoE) на расстоянии до 150 м. по одному кабелю CAT.

Комплект удлинителей HEX150CS-KIT имеет расширенные функции, включая ARC через HDMI или оптический (S/PDIF) и сквозной Ethernet.

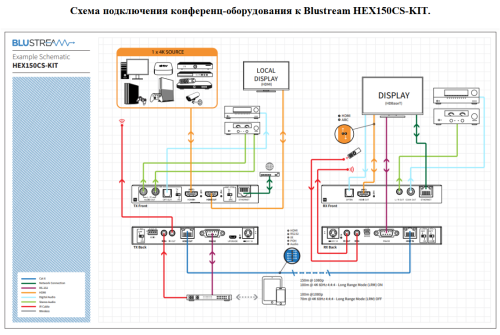

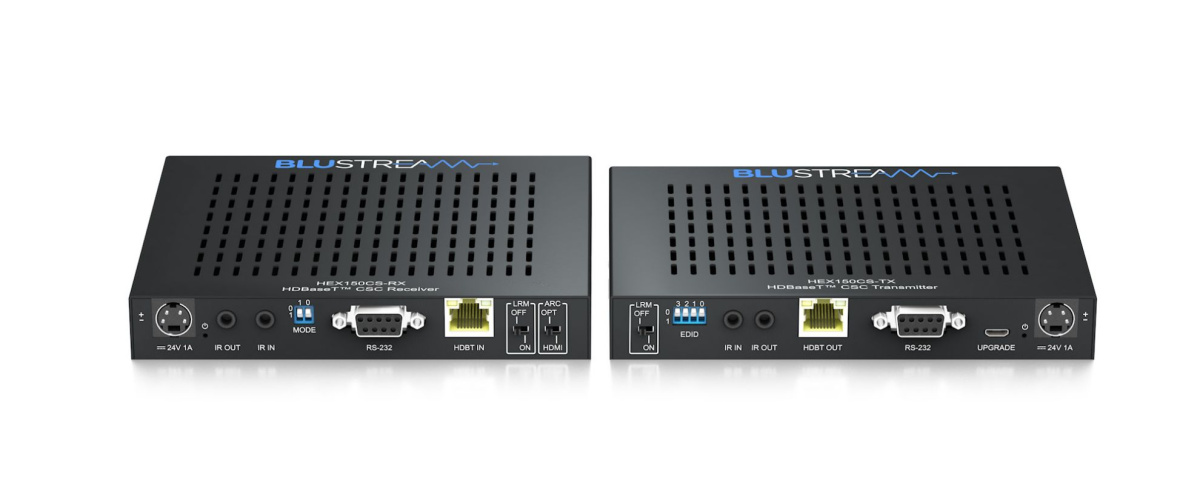

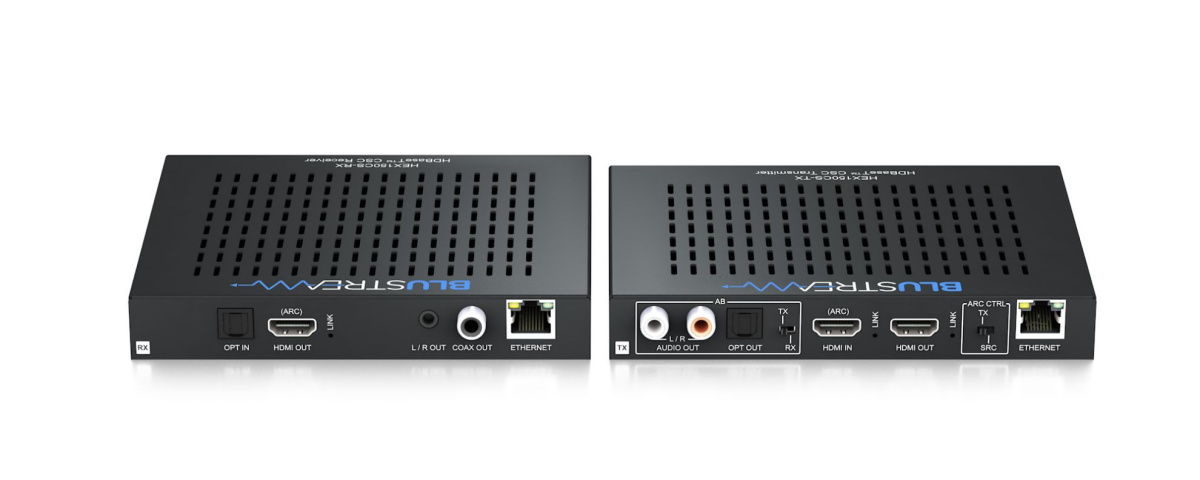

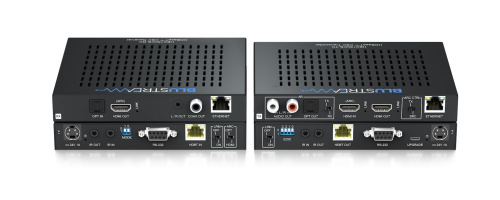

Приемник Blustream HEX150CS-RX:

1. 4-контактный мини-разъем порта питания 24 В, 1 А.
2. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).
3. Разъем IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
4. DIP-переключатель режима — для переключения последовательного порта RS-232 между сквозным режимом и
режимом обновления прошивки.
5. Порт DB9 - RS-232.
6. Вход HDBaseT™.
7. Режим дальнего радиуса действия HDBaseT™ (ВКЛ./ВЫКЛ.)
8. Переключатель выбора возврата звука — переключение между HDMI ARC и TOSLINK (оптический) при выборе
источника звука для возврата.

Передатчик Blustream HEX150CS-ТX:

1. Режим дальнего радиуса действия HDBaseT™ (ВКЛ./ВЫКЛ.).
2. DIP-переключатель EDID (ВВЕРХ=0, ВНИЗ=1).
3. Разъем IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
4. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).
5. Выход HDBaseT™.
6. Порт DB9 - RS-232.
7. USB-порт для обновления.
8. Индикатор состояния питания.
9. 4-контактный мини-разъем порта питания 24 В, 1 А
10. Аналоговый аудиовыход для подключения к аудиоусилителю стороннего производителя (для передачи звука через локальный HDMI или обратный аудиоканал от HEX150CSRX). Примечание. Формат аудиовхода должен быть 2-канальным PCM.
11. Оптический аудиовыход TOSLINK. Подключается к локальному AV-усилителю при использовании обратного аудиоканала (ARC).
12. Переключатель Аудиовозврат - выбора TX/RX:
- выберите TX для подачи локального аудио HDMI на аналоговый выход (RCA) или оптический цифровой.
- выберите RX для выхода звука ARC от приемника HEX150CS-RX.
13. Вход HDMI — подключение к HDMI (ARC) на AVR или источнике.
14. Индикатор подключения входного сигнала HDMI.
15. Локальный выход HDMI.
16. Индикатор подключения выходного сигнала HDMI.
17. Переключатель ARC CTRL - выбора TX/ CTRL.
-выберите TX чтобы разрешить передачу звука ARC без подключения локального источника к входу HDMI.
-выберите CTRL (Source), чтобы разрешить возврат ARC через источник, подключенный к локальному входу HDMI.
18. Порт Ethernet - RJ45. Подключитесь к локальному сетевому коммутатору, чтобы расширить Ethernet сеть 10/100 до приемника.

EDID-контроль на передатчике HEX150CS-TX.

EDID (расширенные данные идентификации дисплея) — это структура данных, которая используется между дисплеем и источником. Эти данные используются источником, чтобы узнать, какие разрешения аудио и видео поддерживаются дисплеем. Предварительно определив разрешение видео и аудиоформат источника и устройства отображения, вы можете сократить время, необходимое для рукопожатия EDID. Конфигурацию параметров EDID расширителя можно выполнить с помощью двухпозиционных переключателей HEX150CS-TX.

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI2.0 18 Гбит/с, включая поддержку HDR.
• Преобразование видео с понижением разрешения на выходе, позволяющее дисплею, способному поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать видеоконтент 4K 60 Гц 4:4:4 или 4K 60 Гц 4:2:0, сохраняя при этом максимальное исходное разрешение 4K UHD на остальных видеовыходах.
• Поддерживает маршрутизацию видео 4K 60 Гц 4:4:4 UHD на расстоянии до 100 м
• Поддерживает маршрутизацию видео HDMI 1080p на расстоянии до 150 м (режим дальнего действия HDBaseT™).
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Повторная синхронизация HDMI на ресивере HDBaseT™ для решения проблем HDMI HDCP, совместимости и установления связи.
• Поддержка локального дисплея.
• Поддерживает ARC (Audio Return Channel) от дисплея через HDMI и оптические цифровые входы
• Поддерживает аудиовыходы от сигнала HDMI — оптический цифровой и аналоговый аудиовыходы (аналоговый выход поддерживает только 2-канальный PCM).
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Atmos и DTS-HD Master Audio.
• Двунаправленная передача Ethernet /100BaseT.
• Двунаправленная передача ИК и RS-232.
• Поставляется с ИК-приемником и излучателем Blustream 5V.
• Двунаправленный PoC (питание по кабелю) для питания расширителей со стороны передатчика или приемника.
• Расширенное управление EDID.
• Поддержка HDCP 2.2.

Технические характеристики:

HEX150CS-TX:

• Разъемы видеовхода: 1 x HDMI типа A, гнездо
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45.
• Разъемы аудиовыхода: 2 x RCA (L/R), 1 x оптический (SPDIF).
• Порт Ethernet: 1 разъем RJ45.
• Порт RS-232: 1 гнездо DB-9
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• EDID: 4-контактный DIP-переключатель
• Источник питания: 1 x 24 В/1 А постоянного тока, 4-контактный разъем DIN.
• Размеры корпуса приемника (Ш x Г x В): 148 мм x 134 мм x 22 мм.

HEX150CS-RX:

• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45,
• Разъемы видеовыхода: 1 x HDMI типа A, гнездо
• Разъемы аудиовхода: 1 оптический (SPDIF)
• Выходные аудиоразъемы: 1 стереоразъем 3,5 мм (левый/правый), 1 коаксиальный цифровой RCA.
• Порт Ethernet: 1 разъем RJ45,
• Последовательный порт RS-232: 1 гнездо DB-9
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Источник питания: 1 x 24 В/1 А постоянного тока, 4-контактный разъем DIN.
• Размеры корпуса передатчика (Ш x Г x В): 156 мм x 123 мм x 23 мм.

Общие:

• Вес в упаковке (комплект): 1,6 кг.
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C).
• В комплект входят монтажные комплекты
• Источник питания: 1 x 24 В/1 А постоянного тока, винтовой разъем.
