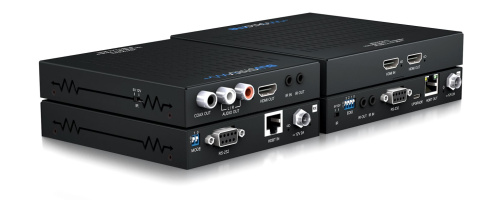

BLUSTREAM HEX70CS-KIT

Комплект удлинителей Blustream HEX70CS-KIT

Blustream HEX70CS-KIT - комплект удлинителей HDBaseT™ CSC.

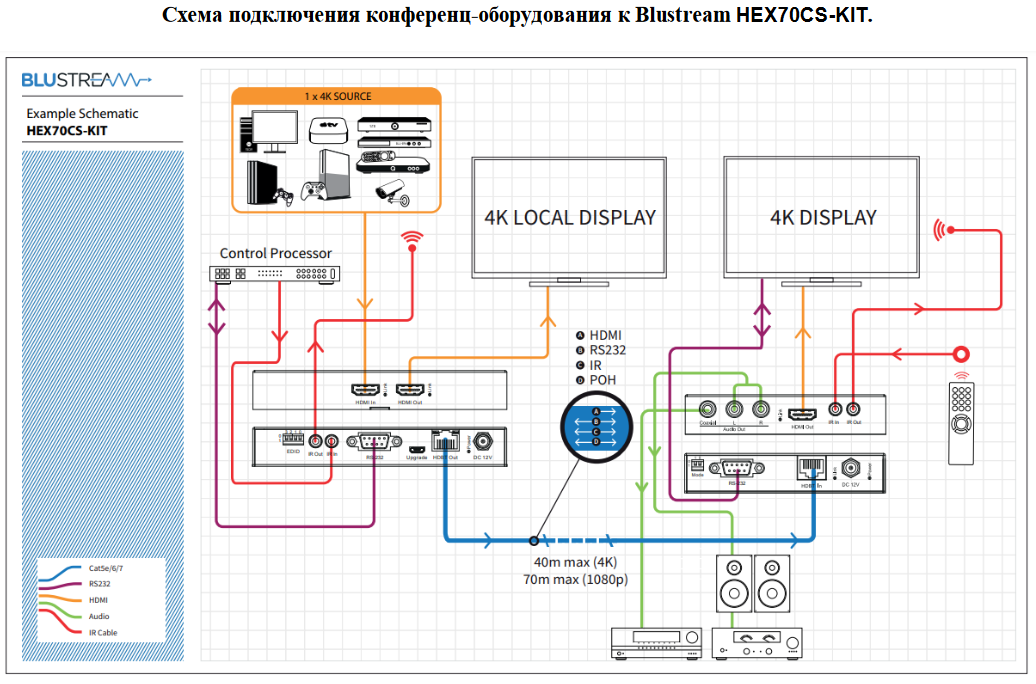

Комплект удлинителей HEX70CS-KIT HDBaseT™ CSC, обеспечивающий маршрутизацию HDMI сигнала с разрешением 1080р, двунаправленного ИК и PoC на расстоянии до 70 м. и сигнала HDMI2.0 4K60 Гц 4:4:4 (18 Гбит/с) на расстоянии до 40 м. по одному кабелю CAТ, имеет исключительную ценность благодаря использованию технологии CSC с преобразованием видео с масштабированием.

Передатчик HEX70CS-TX включает выход HDMI для интеграции локальных дисплеев или каскадного подключения к нескольким устройствам.

Приемник HEX70CS-RX имеет одновременный выход аналогового и цифрового аудио по коаксиальному кабелю.

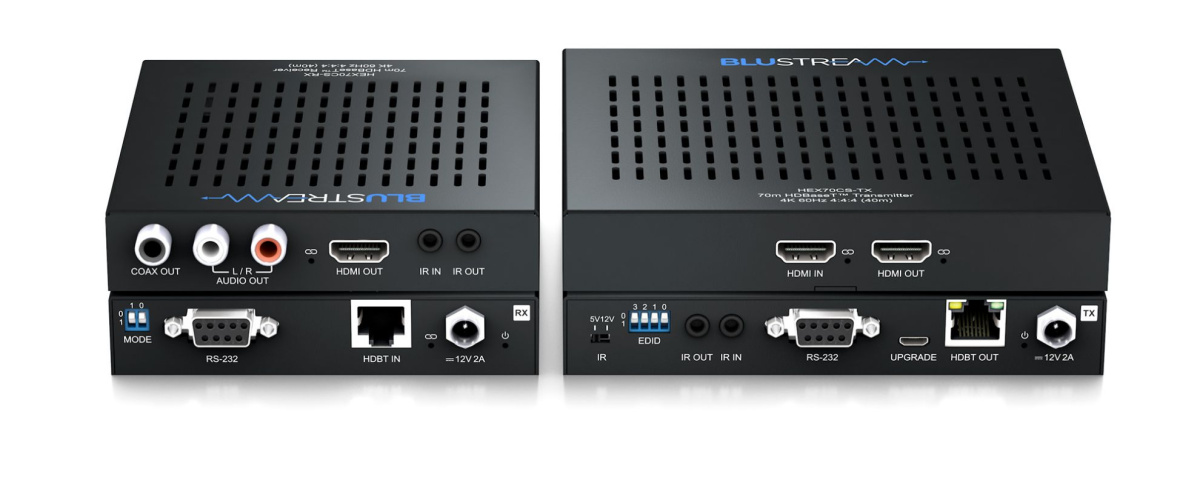

Передняя и задняя панель приемника HEX70CS-RX:

1. DIP-переключатель режима — для переключения последовательного порта RS-232 между сквозным режимом и режимом обновления прошивки.
2. RS-232 последовательный порт.
3. Входа HDBaseT™.
4. Индикатор канала передачи сигнала HDBaseT™.
5. Разъем блока питания 12 В/2 А.
6. Индикатор состояния питания.
7. Коаксиальный цифровой аудиовыход - извлеченный из HDMI.
8. Аналоговый аудиовыход - извлеченный из HDMI. Поддерживает только стереофонический 2-канальный звук PCM.
9. Индикатор подключения сигнала HDMI.
10. Выход HDMI.
11. Разъем IR IN (от ИК-приемника Blustream 5V 3,5 мм).
12. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).

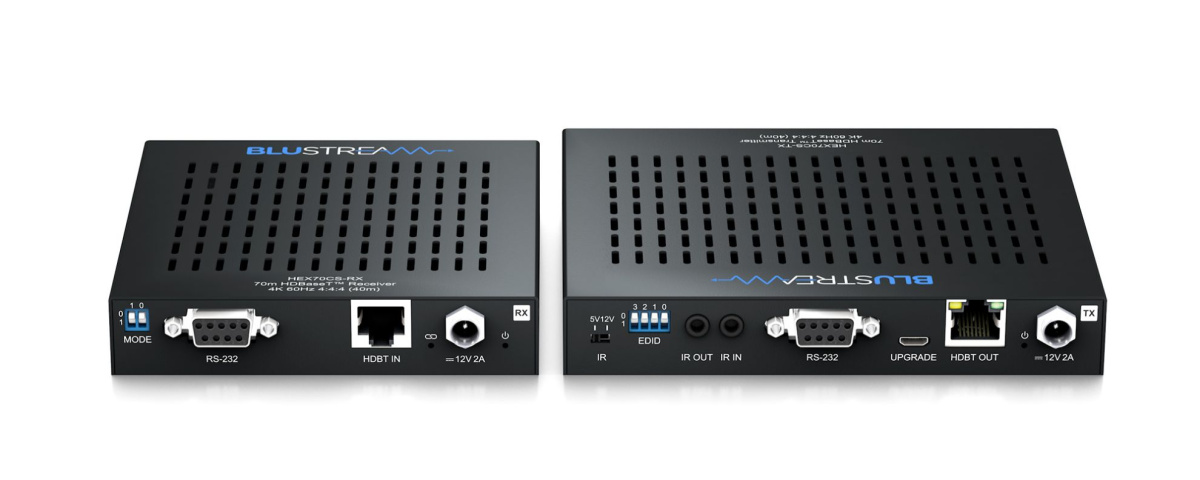

Передняя и задняя панель приемника HEX70CS-ТX:

1. DIP-переключатель EDID (ВВЕРХ=0, ВНИЗ=1).
2. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).
3. Разъем IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
4. RS-232/последовательный разъем.
5. USB-порт для обновления — для будущего использования
6. Выход HDBaseT.
7. Индикатор состояния питания.
8. Винтовой разъем постоянного тока 12 В.
9. Вход HDMI.
10. Индикатор соединения HDMI.
11. Выход HDMI.
12. Индикатор соединения HDMI.

EDID-контроль HEX70CS-TX.

EDID (расширенные данные идентификации дисплея) — это структура данных, которая используется между дисплеем и источником. Эти данные используются источником, чтобы узнать, какие разрешения аудио и видео поддерживаются дисплеем. Предварительно определив разрешение видео и аудиоформат источника и устройства отображения, вы можете сократить время, необходимое для рукопожатия EDID, что сделает переключение более быстрым и надежным.

Конфигурацию параметров EDID расширителя можно выполнить с помощью двухпозиционных переключателей продукта на конце HEX70CS-TX.

DIP-переключатели режимов (функция приемника RS-232).

Настройки двухпозиционного переключателя режима используются для изменения использования разъем RS-232 приемника HDBaseT. Прот RS-232 можно использовать для двунаправленной передачи последовательных команд между передатчиком и приемником HDBaseT или для обновления прошивки продукта.

Конфигурацию настроек режима можно выполнить с помощью двухпозиционных переключателей продукта на конце HEX70CS-RX.

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR.
• Поддерживает прием видео 4K 60 Гц 4:4:4 UHD на расстоянии до 40 м.
• Поддерживает прием видео HDMI с разрешением 1080p на расстоянии до 70 м.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные форматы цифрового аудио HDMI, включая Dolby TrueHD, Atmos; Передачи DTS-HD Master Audio и DTS:X.
• Повторная синхронизация HDMI для решения проблем с HDMI, HDCP, совместимостью и квитированием связи.
• Вывод звука HDMI на аналоговый и коаксиальный цифровые аудиовыходы одновременно.
• Поддерживает двунаправленный сквозной порт RS-232.
• Поддерживает двунаправленный ИК-проход.
• Расширенное управление EDID.
• Совместимость с HDCP 2.2.

Технические характеристики:

HEX70CS-TX:

• Разъемы видеовхода: 1 x HDMI типа A, гнездо
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45, 1 гнездо HDMI типа A
• Последовательный порт RS-232: 1 гнездо DB-9
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• DIP-переключатель EDID: 4-контактный
• Размеры приемника (Ш x Д x В): 113 x 124 x 22 мм (без подключений)
• Размеры приемника (Ш x Д x В): 113 x 138 x 22 мм (с подключениями)

HEX70CS-RX:

• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45.
• Разъемы видеовыхода: 1 x HDMI типа A, гнездо
• Последовательный порт RS-232: 1 гнездо DB-9
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Разъемы аудиовыхода: 1 x RCA (SPDIF) и 2 аналоговых RCA (левый/правый)
• Размеры передатчика (Ш x Д x В): 143 x 134 x 22 мм (без подключений)
• Размеры передатчика (Ш x Д x В): 143 x 141 x 22 мм (с подключениями)

Общие:

• Источник питания: 12 В/2 А постоянного тока, винтовой разъем.
• Потребляемая мощность: 12,7 Вт.
• Вес комплекта удлинителей: 0,35 кг (без аксессуаров)
• Вес в упаковке: 1,4 кг.
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C).
