BLUSTREAM CMX44CS

Матрица Blustream CMX44CS

Blustream CMX44CS - матрица HDMI 4x4 4K 18Gbps серии Contractor.

Матрица Blustream серии Contractor CMX44CS позволяет распределять четыре источника HDMI на четыре дисплея, поддерживает HDMI 2.0 с HDCP2.2.

Матрица CMX44CS передает все разрешения HDMI вплоть до 4K 60 Гц 4:4:4включительно с автоматическим понижающим преобразованием видео.

Матрица CMX44CS также включает аудиовыход и расширенное управление EDID.

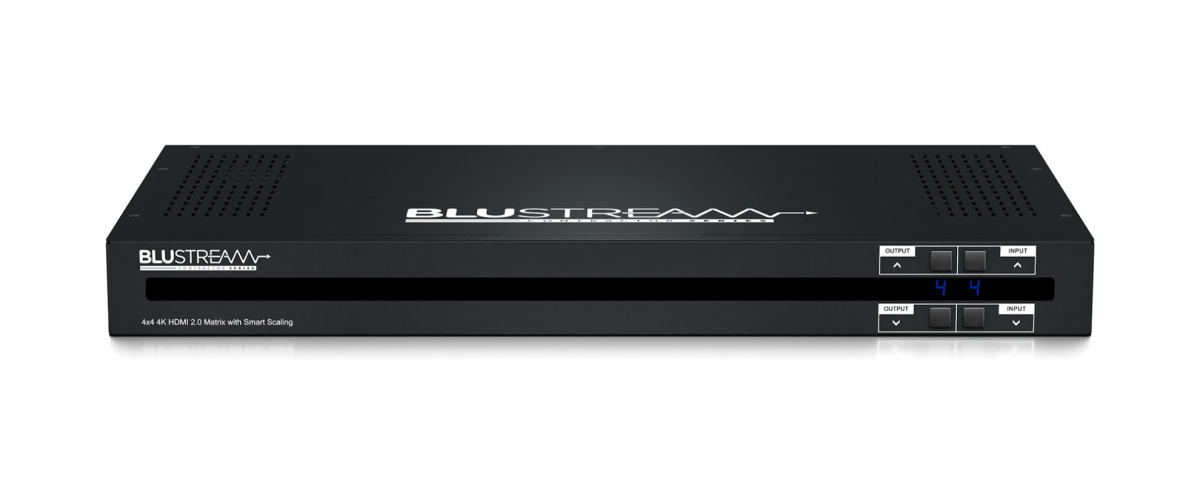

Передняя панель CMX44 CS:

1. ИК-приемник — встроенный ИК-датчик для ИК-управления.
2. Светодиод состояния — горит синим цветом, когда матрица находится в режиме ожидания, и мигает при получении ИК-команды.
3. Выходной ЖК-дисплей — показывает текущий выбранный выход.
4. Кнопка увеличения/уменьшения номера выхода.
5. Кнопка увеличения/уменьшения номера входа.
6. Входной ЖК-дисплей — показывает текущий выбранный вход.

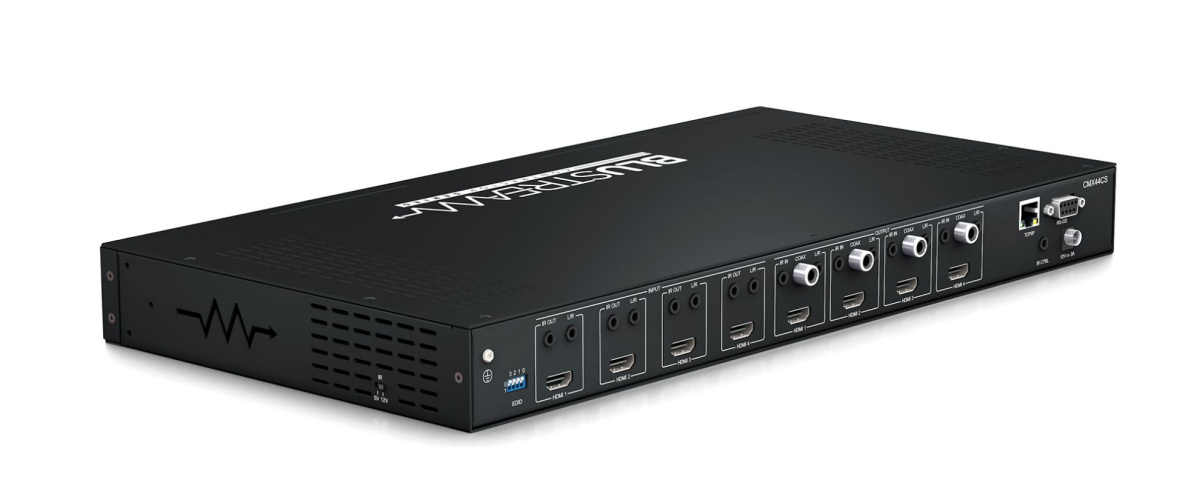

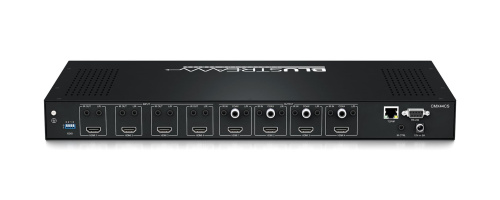

Задняя панель CMX44 CS:

1. Винт заземления — соединение заземления корпуса.
2. DIP-переключатель EDID — используется для глобальных настроек EDID.
3. Выход ИК-излучателя — монофонический разъем 3,5 мм для подключения к ИК-излучателю Blustream.
4. Аналоговый левый/правый аудиовход — стереоразъем 3,5 мм позволяет эмбедировать звук через входной сигнал HDMI.
5. Вход ИК-приемника — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream или процессору управления стороннего производителя.
6. Коаксиальный цифровой аудиовыход — RCA (S/PDIF).
7. Аналоговый левый/правый аудиовыход — стереоразъем 3,5 мм с фиксированным линейным выходом. Поддерживает только 2-канальные аудиоформаты PCM.
8. Разъем RJ45 для TCP/IP и веб-интерфейса управления матрицей.
9. Разъем RS-232 (DB9) – для управления матрицей по RS-232.
10. HDMI вход — подключение к устройствам-источникам.
11. HDMI выход— подключение к устройствам отображения.
12. Вход ИК-управления — стереоразъем 3,5 мм для подключения к ИК-приемнику Blustream для ИК-управления матрицей.
13. Порт питания — используйте прилагаемый адаптер питания постоянного тока 12 В./2 А.

Веб-интерфейс управления CMX44 CS.

Вы должны подключить разъем TCP/IP RJ45 к вашей локальной сети, чтобы получить доступ к веб-интерфейсу CMX44 CS. По умолчанию матрица настроена на DHCP, однако, если сервер DHCP (например, сетевой маршрутизатор) не установлен, IP-адрес матрицы вернется к приведенным ниже сведениям:

• IP-адрес по умолчанию: 192.168.0.200.
• Имя пользователя по умолчанию: blustream.
• Пароль по умолчанию: 1234.

Доступ к устройству также можно получить через его mDNS-имя, которое по умолчанию имеет значение: http://cmx44cs.local/

Веб-интерфейс поддерживает несколько пользователей вместе с несколькими разрешениями пользователей следующим образом:

Гостевой аккаунт - эта учетная запись не требует входа пользователя. Гостевая учетная запись может изменять источники только для
каждой зоны. Доступ гостя может быть изменен администратором, ограничивая входы или выходы по мере
необходимости.

Учетные записи пользователей - можно использовать учетные записи пользователей, каждая из которых имеет индивидуальные данные для входа. Учетным записям пользователей могут быть назначены разрешения для определенных областей и функций.
Пользователь должен войти в систему, чтобы использовать эти функции.

Учетная запись администратора - эта учетная запись позволяет получить полный доступ ко всем функциям матрицы, а также назначать пользователям разрешения.

Особенности:

• Имеет 4 входа HDMI, которые можно независимо маршрутизировать на 4 выхода HDMI.
• Поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR.
• Поддерживает видео до 4K UHD 60 Гц 4:4:4.
• Преобразование видео с понижением разрешения на выходах, позволяющее дисплею, способному поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать видеоконтент 4K 60 Гц 4:4:4, сохраняя при этом максимальное исходное разрешение 4K UHD на остальных видеовыходах.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby Atmos, Dolby TrueHD, Dolby
• Digital Plus и DTS-HD Master Audio.
• Вывод звука HDMI на соответствующий аналоговый и коаксиальный цифровой выходы одновременно.
• Управление через переднюю панель, ИК, RS-232, TCP/IP и веб-интерфейс.
• ИК-маршрутизация.
• Поставляется с ИК-приемниками и излучателями Blustream 5V.
• Драйверы сторонних производителей доступны для всех основных производителей систем управления.
• Расширенное управление EDID.
• Совместимость с HDCP2.2.
• Конструкция высотой 1U для установки в 19-дюймовую стойку — монтажный комплект входит в комплект.

Технические характеристики:

• Разъемы видеовхода: 4x HDMI типа A, 19-контактный, гнездовой, с фиксацией
• Разъемы видеовыхода: 4 порта HDMI типа A, 19-контактные, розетка, с замком.
• Разъемы аудиовыходов: 4x RCA (S/PDIF), 4x аналогового аудио L/R (стереоразъем 3,5 мм)
• Разъемы аудиовхода: 4 аналоговых аудио (левый/правый) (стереоразъем 3,5 мм)
• Последовательный порт RS-232: DB-9, гнездо
• Входные ИК-порты: 5 стереоразъемов 3,5 мм.
• ИК-выходные порты: 4 моноразъема 3,5 мм.
• В комплект входит монтажный комплект.
• Размеры корпуса (ШxГxВ): 440 x 225 x 44 мм.
• Размеры, включая соединения (Ш x Г x В): 440 x 231 x 50 мм.
• Вес в упаковке: 2,3 кг.
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C).
• Источник питания: 12 В/2 А постоянного тока.
