Blustream SP12CS

Сплиттер Blustream SP12CS

Blustream SP12CS - 2-канальный сплиттер (разветвитель) 4K HDMI 2.0 HDCP 2.2 с интеллектуальным масштабированием, разделением аудио и управлением EDID.

Сплиттер (разветвитель) SP12CS 4K HDMI 2.0 распределяет один источник HDMI на два одновременных выхода с цифровым (S/PDIF) и аналоговым выходом звука.

Разветвитель SP12CS полностью поддерживает HDMI 2.0 и HDCP 2.2 с разрешением видео до 4K при 60 Гц 4:4:4 включительно с автоматическим преобразованием видео с понижением частоты на каждом выходе.

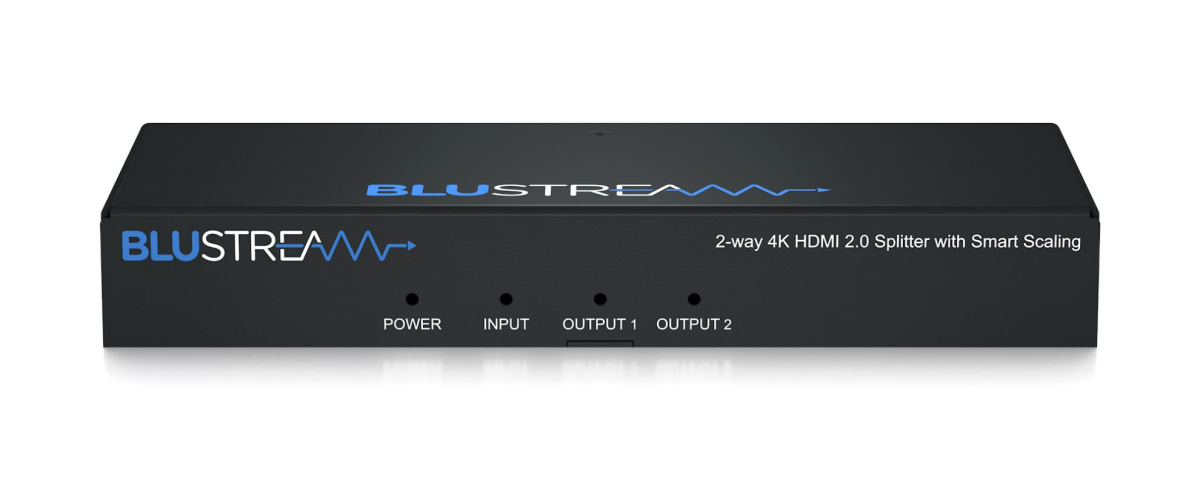

Описание передней панели SP12CS:

1. Индикатор питания — указывает, включен или выключен SP12CS.
2. Входной светодиод — показывает, активен ли вход HDMI.
3. Выходной светодиод — указывает, активен ли выход HDMI.

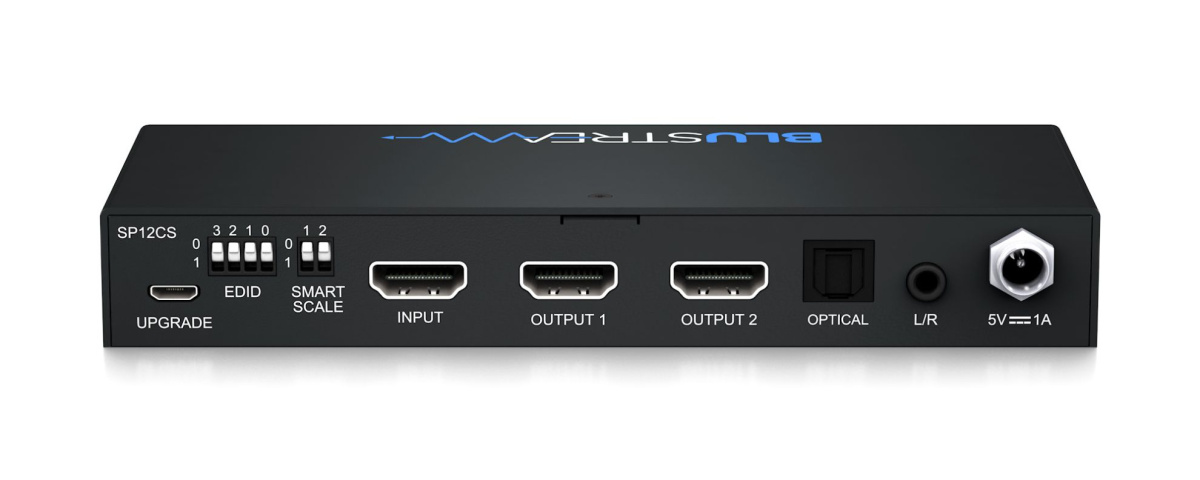

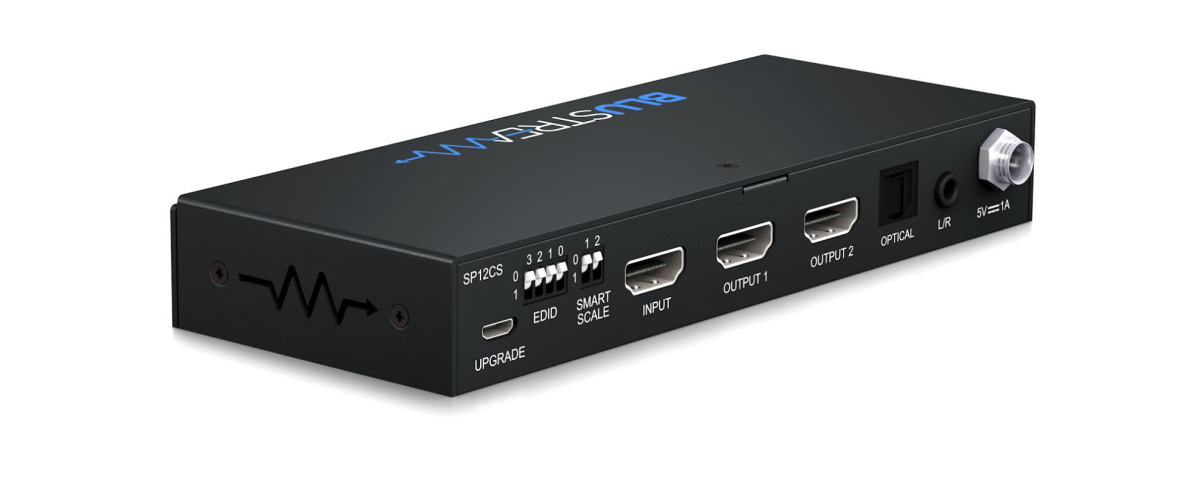

Описание задней панели SP12CS:

1. Разъем Micro USB для обновления прошивки сплиттера или для программного управления EDID.
2. DIP-переключатель EDID — используется для ввода настроек EDID.
3. DIP-переключатель Smart Scale — используется для изменения параметров масштабирования для каждого выхода HDMI.
4. Вход HDMI — подключение к исходному устройству.
5. Выходы HDMI — подключение к устройствам отображения.
6. Цифровых оптический аудиовыходов —(S/PDIF)
7. Аналоговый аудиовыход — стереоразъем 3,5 мм с фиксированным линейным выходом. Поддерживает 2- канальный звук PCM.
8. Порт питания — используйте входящий в комплект адаптер питания постоянного тока 5 В./1 А.

EDID-контроль SP12CS

EDID (расширенные данные идентификации дисплея) — это структура данных, которая используется между дисплеем и источником. Эти данные используются источником для определения того, какие разрешения аудио и видео поддерживаются дисплеем/дисплеями. Предварительно определив разрешение видео и аудиоформат устройства-источника и устройства отображения, вы можете сократить время, необходимое для подтверждения EDID, что сделает циклы питания более быстрыми и надежными.

Настроить параметры EDID для входа можно либо с помощью DIP-переключателей EDID на задней панели сплиттера, либо с помощью разъема micro-USB и команд Blustream EDID API.

Интеллектуальное управление функцией Smart Scale

Разветвитель SP12CS имеет функцию Smart Scale на каждом выходе, что позволяет дисплею, поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать видеоконтент 4K с уменьшенным масштабом (до 4K 60 Гц 4:4: 4), по-прежнему демонстрируя максимальное исходное разрешение 4K UHD на других выходах.

Режим SP12CS по умолчанию — AUTO (DIP-переключатели Smart Scale направлены ВВЕРХ). В этом режиме автоматически устанавливается наилучшее разрешение выходного видеосигнала, подходящее для подключенного дисплея.

Если автосогласование не дает желаемого результата, SP12CS имеет возможность заставить масштабатор выводить разрешение 1080p на отдельные выходы — это заменяет параметр масштабирования BYPASS.

Чтобы изменить режим масштабирования, либо измените режим с помощью команды API, либо после выключения питания выполните следующую последовательность изменений DIP-переключателя Smart Scale
«1» (левый переключатель):
                                                           0000 > 1000 > 0000 > 1000 > 0000 > 1000 > 0000

По завершении описанной выше последовательности светодиоды будут мигать. Выберите выходы, которые необходимо принудительно настроить на 1080p, установив DIP-переключатели Smart Scale в положение «ВНИЗ». Видеовыход теперь будет зафиксирован на 1080p. Чтобы отменить эту настройку, просто установите DIP-переключатель обратно в верхнее положение.

Особенности:

• 1 вход HDMI, который дублируется на 2 выхода HDMI.
• Поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR.
• Поддерживает видео до 4K UHD 60 Гц 4:4:4.
• Преобразование видео с понижением разрешения на 2-х выходах, позволяющее дисплею, способному поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать видео контент 4K 60 Гц 4:4:4, сохраняя при этом максимальное исходное разрешение 4K
• UHD на остальных видеовыходах.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные аудио форматы HDMI, включая передачу Dolby Atmos, Dolby TrueHD,
• Dolby Digital Plus и DTS-HD Master Audio.
• Вывод звука HDMI на аналоговый аудио и оптические цифровые выходы одновременно.
• Расширенное управление EDID.
• Поддержка HDCP 2.2.

Технические характеристики:

• Разъемы видеовхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 2 разъема HDMI типа A, 19-контактные, гнездо
• Разъемы аудиовыхода: 1 оптический (S/PDIF), 1 аналоговый аудио L/R (3,5-мм стереоразъем)
• EDID: 1 x 4-контактный DIP-переключатель
• Smart Scale: 1 x 4-контактный DIP-переключатель
• Последовательный порт RS-232: 1 разъем Micro USB
• Размеры (Ш x В x Г): 158мм x 64мм x 23мм.
• Вес в упаковке: 0,7 кг
• Рабочая температура: от 0°C до +40°C
• Температура хранения: от -20°C до +60°C
• Источник питания: 5 В./1 А. постоянного тока.
