BLUSTREAM SP14CS

Сплиттер Blustream SP14CS

Blustream SP14CS - 4-канальный сплиттер (разветвитель) 4K HDMI 2.0 HDCP 2.2 с интеллектуальным масштабированием, разделением аудио и управлением EDID

Сплиттер (разветвитель) SP12CS 4K HDMI 2.0 распределяет один источник HDMI на четыре одновременных выхода с цифровым (S/PDIF) и аналоговым выходом звука.

Разветвитель SP12CS поддерживает HDMI 2.0 и HDCP 2.2 с разрешением видео до 4K при 60 Гц 4:4:4 с автоматическим преобразованием видео с понижением частоты на каждом выходе.

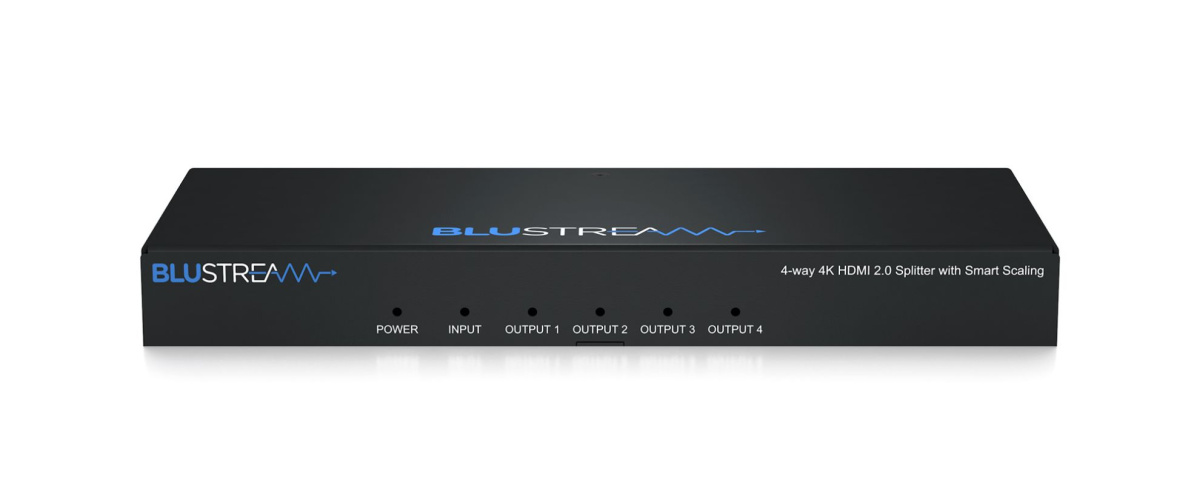

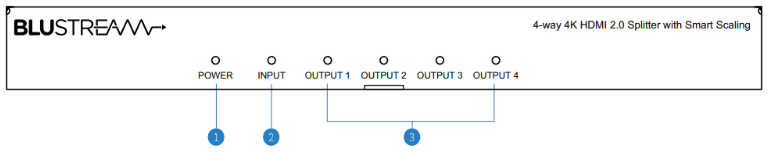

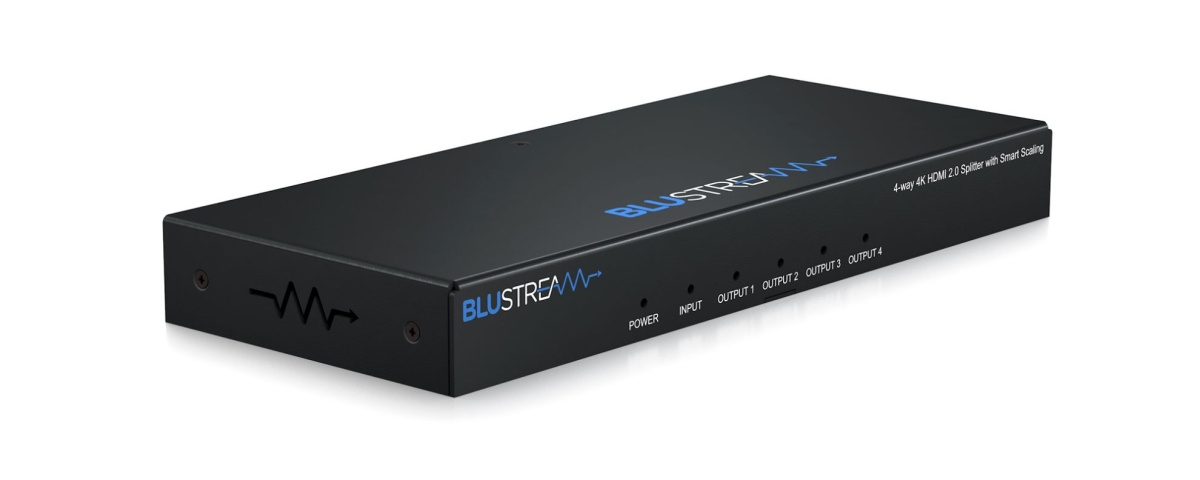

Описание передней панели SP14CS:

1. Индикатор питания — указывает, включен или выключен SP14CS.
2. Входной светодиод — показывает, активен ли вход HDMI.
3. Выходной светодиод — указывает, активен ли выход HDMI.

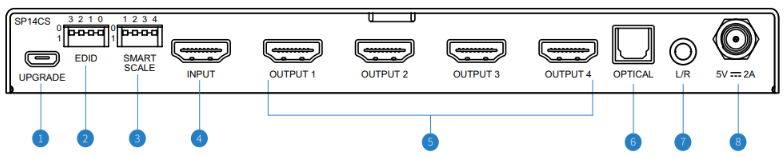

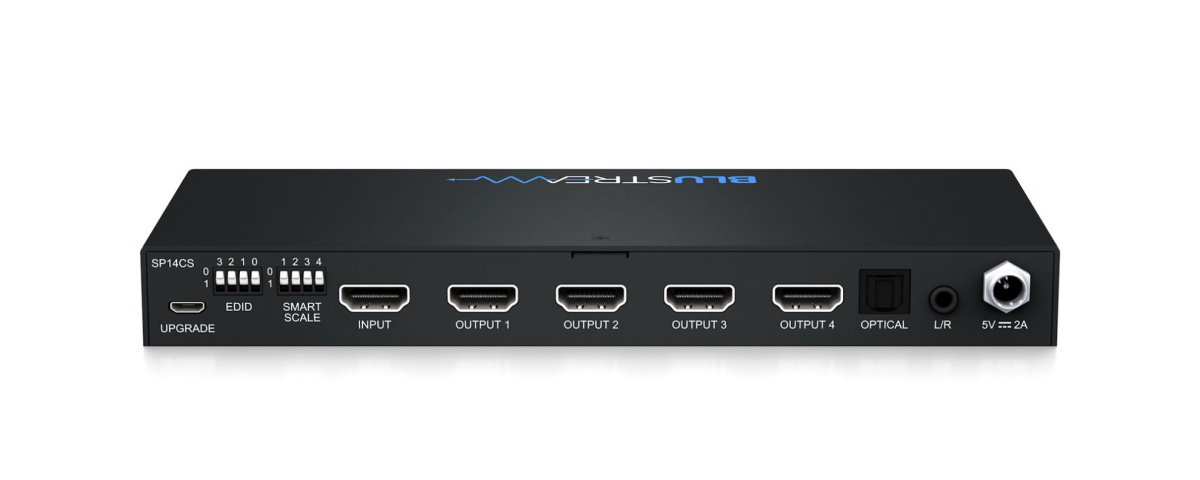

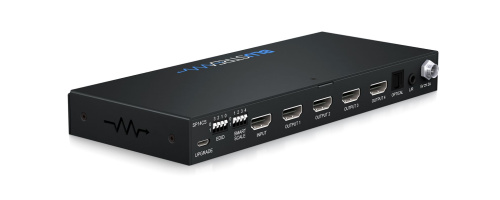

Описание задней панели SP14CS:

1. Разъем Micro USB для обновления прошивки сплиттера или для программного управления EDID.
2. DIP-переключатель EDID — используется для ввода настроек EDID.
3. DIP-переключатель Smart Scale — используется для изменения параметров масштабирования для каждого выхода HDMI.
4. Вход HDMI — подключение к исходному устройству.
5. Выходы HDMI — подключение к устройствам отображения.
6. Цифровых оптический аудиовыходов —(S/PDIF)
7. Аналоговый аудиовыход — стереоразъем 3,5 мм с фиксированным линейным выходом. Поддерживает 2-канальный звук PCM.
8. Порт питания — используйте входящий в комплект адаптер питания постоянного тока 5 В./2 А.

EDID-контроль SP14CS

EDID (расширенные данные идентификации дисплея) — это структура данных, которая используется между дисплеем и источником. Эти данные используются источником для определения того, какие разрешения аудио и видео поддерживаются дисплеем/дисплеями. Предварительно определив разрешение видео и аудиоформат устройства-источника и устройства отображения, вы можете сократить время, необходимое
 ля подтверждения EDID, что сделает циклы питания более быстрыми и надежными.

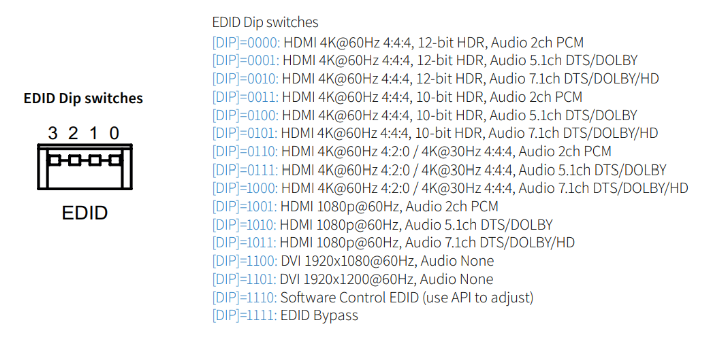

Настроить параметры EDID для входа можно либо с помощью DIP-переключателей EDID на задней панели сплиттера, либо с помощью разъема micro-USB и команд Blustream EDID API.

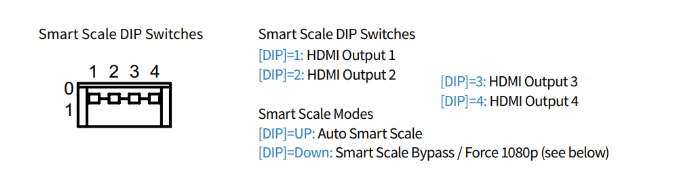

Интеллектуальное управление функцией Smart Scale

Разветвитель SP14CS имеет функцию Smart Scale на каждом выходе, что позволяет дисплею, способному поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать видеоконтент 4K с уменьшенным масштабом (до 4K 60 Гц 4:4: 4), по-прежнему демонстрируя максимальное исходное разрешение 4K UHD на других выходах.

Режим SP14CS по умолчанию — AUTO (DIP-переключатели Smart Scale направлены ВВЕРХ). В этом режиме автоматически устанавливается наилучшее разрешение выходного видеосигнала, подходящее для подключенного дисплея. Если режим масштабирования установлен на обход, видеовыход будет соответствовать входному сигналу источника.

Если автосогласование не дает желаемого результата, SP14CS имеет возможность заставить масштабатор выводить разрешение 1080p на отдельные выходы — это заменяет параметр масштабирования BYPASS.

Чтобы изменить режим масштабирования, либо измените режим с помощью команды API, либо после выключения питания выполните следующую последовательность изменений DIP-переключателя Smart Scale
«1» (левый переключатель):
                                                0000 > 1000 > 0000 > 1000 > 0000 > 1000 > 0000
По завершении описанной выше последовательности светодиоды входа будут мигать. Выберите выходы, которые необходимо принудительно настроить на 1080p, установив DIP-переключатели Smart Scale в положение «ВНИЗ». Видеовыход теперь будет зафиксирован на 1080p. Чтобы отменить эту настройку, просто установите DIP-переключатель обратно в верхнее положение.

Особенности:

• 1 вход HDMI, который дублируется на 4 выхода HDMI.
• Поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR.
• Поддерживает видео до 4K UHD 60 Гц 4:4:4.
• Преобразование видео с понижением разрешения на 4-х выходах, позволяющее дисплею, способному поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать видео контент 4K 60 Гц 4:4:4, сохраняя при этом максимальное исходное разрешение 4K UHD на остальных видеовыходах.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные аудио форматы HDMI, включая передачу Dolby Atmos, Dolby TrueHD,
• Dolby Digital Plus и DTS-HD Master Audio.
• Вывод звука HDMI на аналоговый аудио и оптические цифровые выходы одновременно.
• Расширенное управление EDID.
• Поддержка HDCP 2.2

Технические характеристики:

• Разъемы видеовхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 4 разъема HDMI типа A, 19-контактные, гнездо
• Разъемы аудиовыхода: 1 оптический (S/PDIF), 1 аналоговый аудио L/R (3,5-мм стереоразъем)
• EDID: 1 x 4-контактный DIP-переключатель
• Smart Scale: 1 x 4-контактный DIP-переключатель
• Последовательный порт RS-232: 1 разъем Micro USB
• Размеры (Ш x В x Г): 203 мм x 84 мм x 23 мм
• Вес в упаковке: 0,8 кг
• Рабочая температура: от 0°C до +40°C
• Температура хранения: от -20°C до +60°C
• Источник питания: 5 В./2 А. постоянного тока
