Blustream HEX100CS-KIT

Комплект удлинителей Blustream HEX100CS-KIT

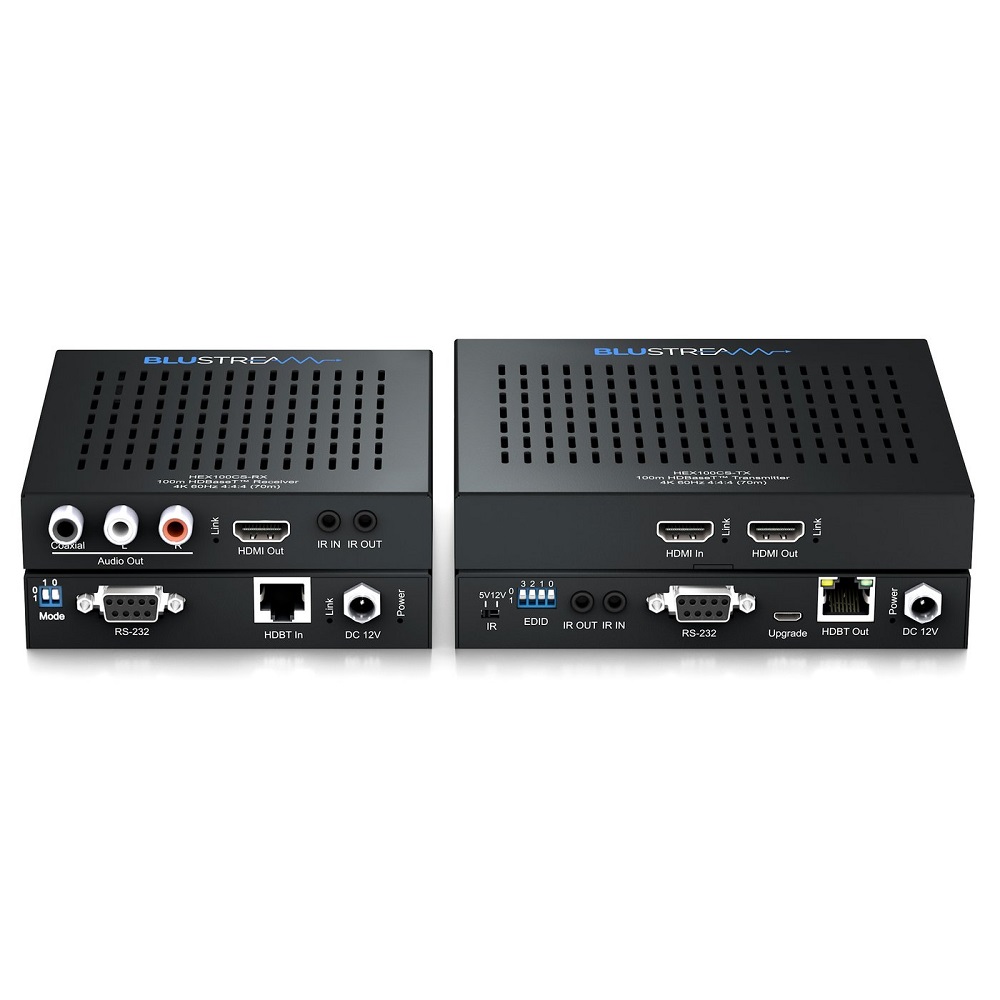

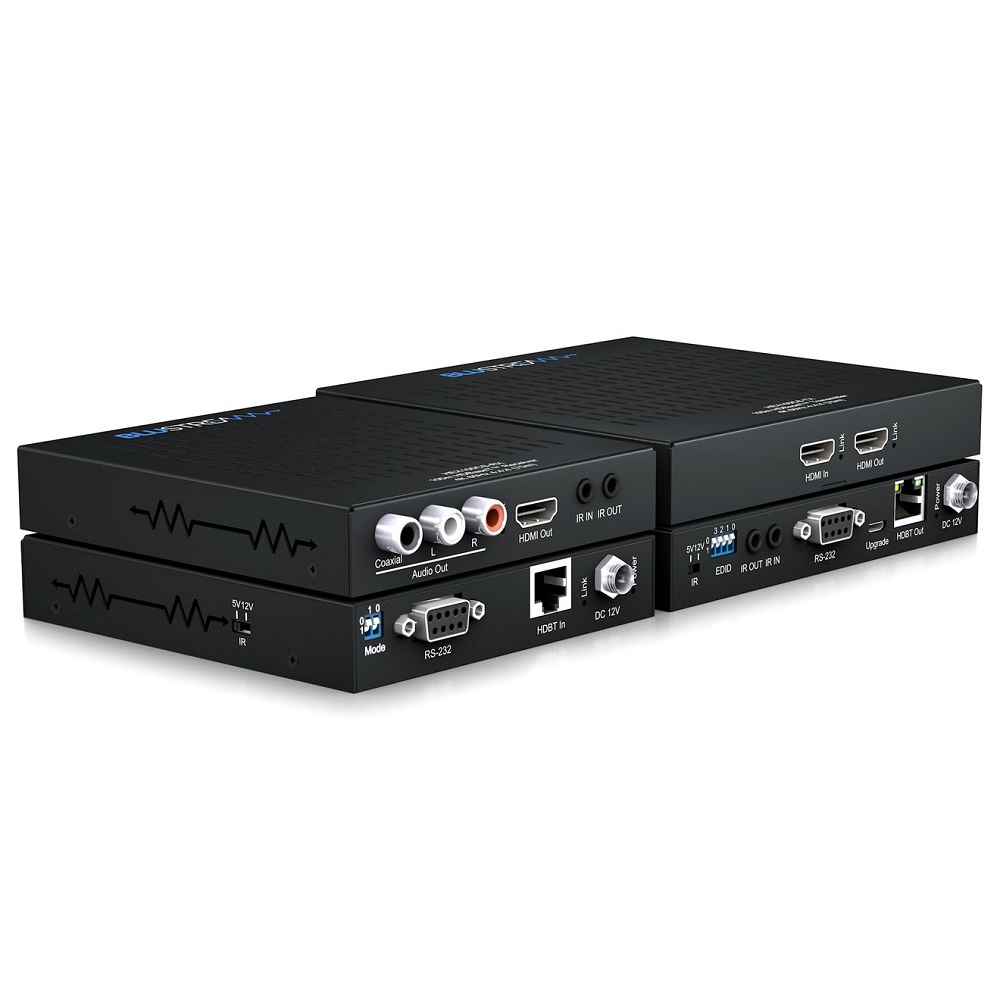

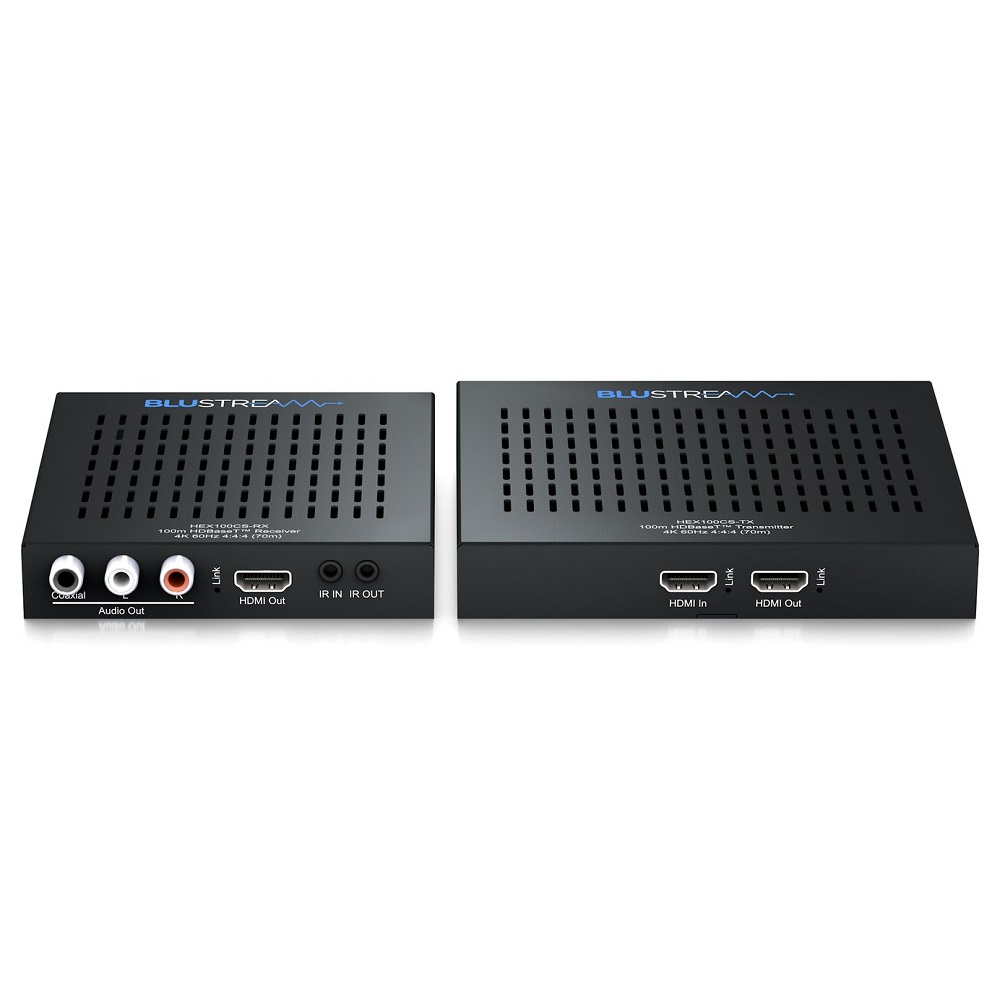

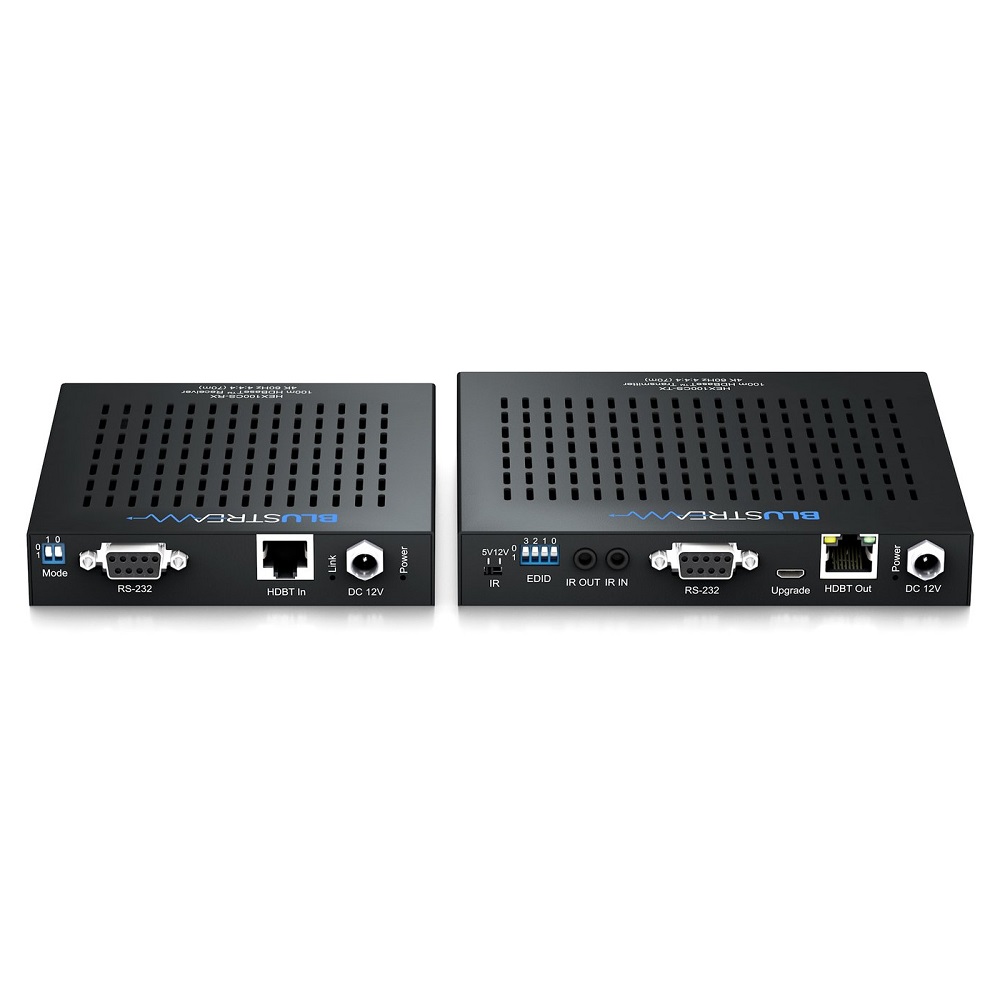

Blustream HEX100CS-KIT - комплект удлинителей HDBaseT™ CSC.

Комплект удлинителей HEX100CS-KIT HDMI 2.0 4K 60 Гц 4:4:4 (18 Гбит/с) HDCP 2.2 HDBaseT™ предлагает лучшие на рынке функции благодаря использованию технологии CSC с преобразованием видео и масштабированием.

Комплект удлинителей HEX100CS-KIT расширяет сигнал HDMI, двунаправленный ИК и RS-232 и двунаправленный PoC на длину до 100 м (HDMI 2.0 4K 60 Гц 4:4:4 (18 Гбит/с) — до 70 м).

Передатчик HEX100CS -ТX имеет выход HDMI для интеграции локальных дисплеев или каскадного подключения к нескольким.

Ресивер HEX100CS-RX имеет выход одновременно аналогового стереосигнала и оптического цифрового аудио сигнала.

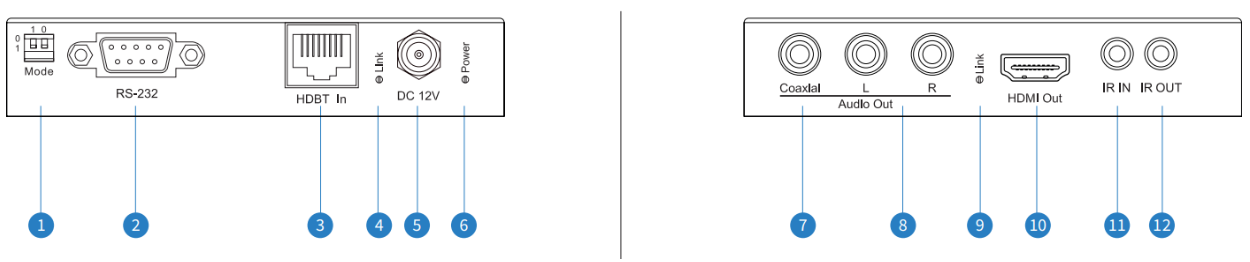

Приемник HEX100CS-RX:

1. DIP-переключатель режима порта RS-232 между сквозным режимом и режимом обновления прошивки.
2. Разъем RS-232 - последовательный порт.
3. Вход HDBaseT™.
4. Индикатор канала передачи сигнала HDBaseT™.
5. Винтовой разъем блока питания постоянного тока 12 В.
6. Индикатор состояния питания.
7. Коаксиальный цифровой выход — извлечен из входа HDMI.
8. Аналоговый аудиовыход (3,5 мм стерео jac 3.5mm stereo jack) извлечен из входа HDMI. Поддерживает только 2-
канальный звук PCM.
9. Индикатор подключения сигнала HDMI.
10. Ввыход HDMI.
11. Разъем IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
12. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).

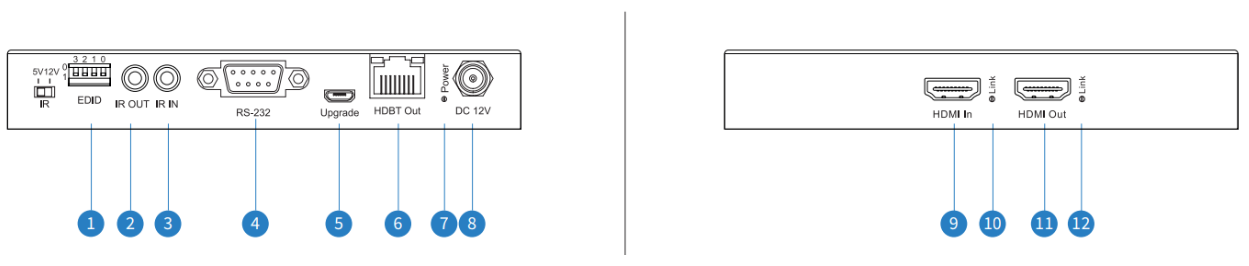

1. DIP-переключатель EDID (ВВЕРХ=0, ВНИЗ=1).
2. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).
3. IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
4. Разъем RS-232 - последовательный порт.
5. USB-порт для обновления — для будущего использования.
6. Выход HDBaseT.
7. Индикатор состояния питания.
8. Винтовой разъем блока питания постоянного тока 12 В.
9. Вход HDMI.
10. Индикатор соединения HDMI.
11. Выход HDMI.
12. Индикатор соединения HDMI.

EDID-контроль на передатчике HEX100CS -TX.

EDID (расширенные данные идентификации дисплея) — это структура данных, которая используется между дисплеем и источником. Эти данные используются источником, чтобы узнать, какие разрешения аудио и видео поддерживаются дисплеем. Предварительно определив разрешение видео и аудиоформат источника и устройства отображения, вы можете сократить время, необходимое для рукопожатия EDID. Конфигурацию параметров EDID расширителя можно выполнить с помощью двухпозиционных переключателей HEX150CS-TX.

Технические характеристики:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI2.0 18 Гбит/с, включая HDR.
• Преобразование видео на выходе приемника HDMI позволяет дисплею, способному поддерживать только более низкие разрешения видео (4K 60 Гц 4:2:0 или 1080p), получать исходный видеоконтент 4K 60 Гц 4:4:4 или 4K 60 Гц 4:2:0. при этом по-прежнему отображается максимальное исходное разрешение 4K UHD на выходе HDMI передатчика.
• Поддерживает видео с разрешением 4K 60 Гц 4:4:4 UHD на расстоянии до 70 м.
• Поддерживает видео с разрешением HDMI 1080p на расстоянии до 100 м.
• 1 выход HDMI на HEX100CS-TX — для интеграции локальных дисплеев или каскадного подключения к нескольким устройствам.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные форматы цифрового аудио HDMI, включая Dolby TrueHD, Atmos; Передачи DTS-HD Master Audio и DTS:X.
• Повторная синхронизация HDMI для решения проблем HDMI HDCP, совместимости и установления связи.
• Вывод звука HDMI на аналоговый аудио и коаксиальные цифровые выходы одновременно.
• Поддерживает двунаправленный проход RS-232.
• Поддерживает двунаправленный ИК-проход.
• Поставляется с ИК-приемником и излучателем Blustream 5V.
• Расширенное управление EDID.
• Совместимость с HDCP 2.2.
• Размеры передатчика (Ш x Г x В): 143 x 134 x 22 мм (без разъемов).
• Размеры передатчика (Ш x Г x В): 143 x 141 x 22 мм (с соединениями).
• Размеры приемника (Ш x Г x В): 113 x 124 x 22 мм (без соединений).
• Размеры приемника (Ш x Г x В): 113 x 138 x 22 мм (с соединениями).
• Индивидуальный вес TX и RX: 0,35 кг.
