Blustream HEX31WP-TX

Настенная панель HDMI/USB-C Blustream HEX31WP-TX

Blustream HEX31WP-TX - настенная панель HDMI/USB-C Передатчик HDBaseT™ — это многоформатный коммутатор входов 4K, обеспечивающий входы HDMI и USB-C на расстояние до 70 м при разрешении 1080p (40 м 4K 60 Гц 4:2:0).

HEX31WP-TX поддерживает как ручной, так и автоматический выбор источника, а также управление включением/выключением дисплея через CEC, RS-232 и ИК (через совместимые приемники HDBaseT™/матрицу).

HEX31WP-TX был разработан для работы со всеми ресиверами и матрицами Blustream HDBaseT™, устанавливается как в обычные так и в европейские распределительные коробки и может питаться локально или от совместимых продуктов Blustream HDBaseT™.

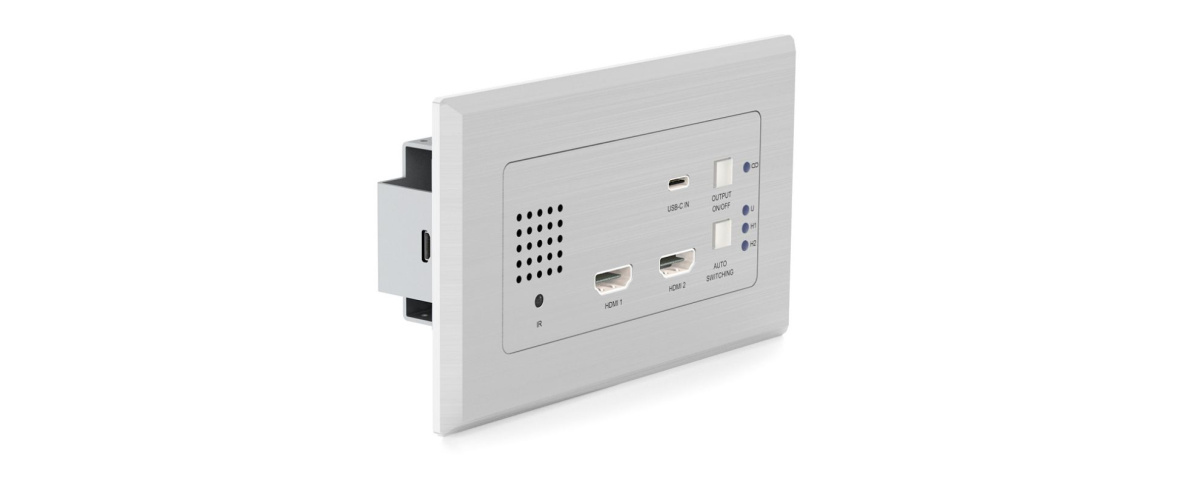

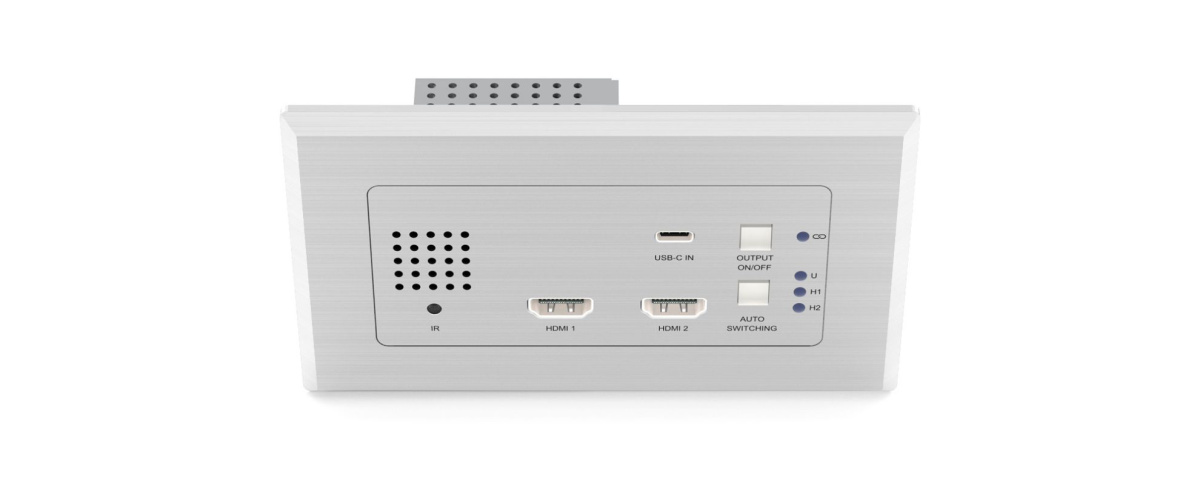

Передатчик Blustream HEX31WP-TX. Передняя панель:

1. Вход USB-C — USB-порт типа C для подключения к устройству-источнику USB-C.
2. Кнопка включения/выключения выхода — запускает последовательность включения/выключения выхода.
3. Индикатор состояния соединения HDBaseT™ — загорается при успешном подключении передатчика к приемнику/матрице.
4. ИК-приемник — встроенный ИК-датчик для прохождения ИК-сигнала.
5. Вход HDMI 1 — порт HDMI типа A для подключения устройства-источника HDMI.
6. Вход HDMI 2 — порт HDMI типа A для подключения устройства-источника HDMI.
7. Кнопка автоматического переключения — нажмите, чтобы изменить источник, удерживайте в течение 3 секунд, чтобы включить/выключить автоматическое переключение датчика сигнала.
8. Индикатор входа HDMI 2 — загорается при подключении входа HDMI 2.
9. Индикатор входа USB — загорается при подключении входа USB-C.
10. Индикатор входа HDMI 1 — загорается при подключении входа HDMI 1

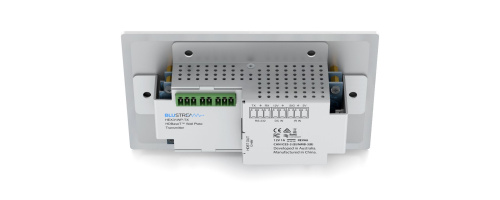

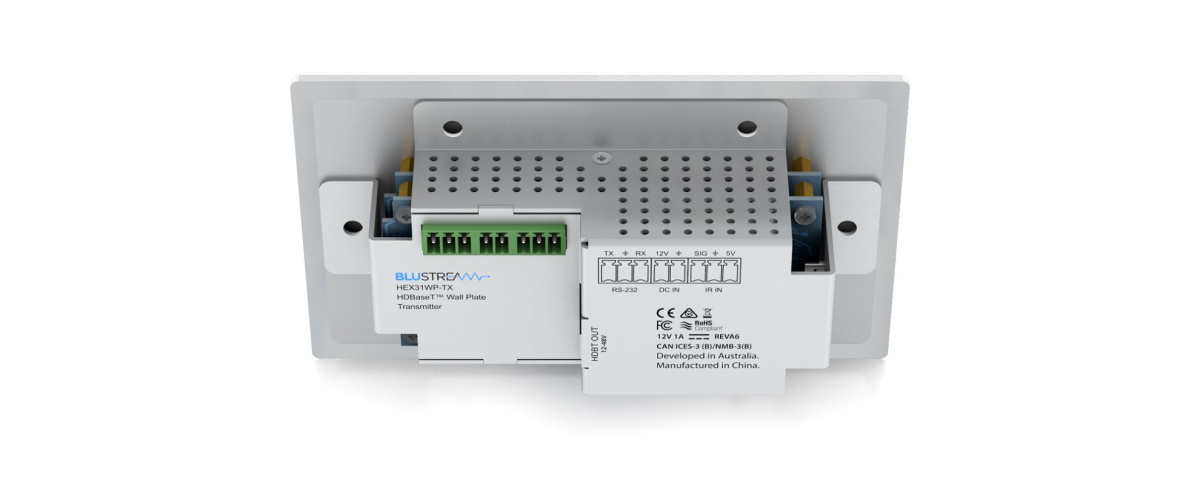

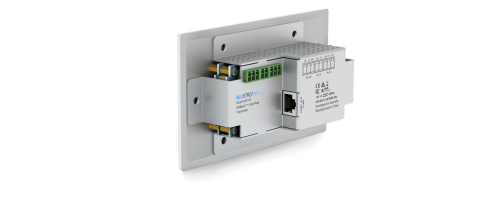

Ресивер Blustream HEX31WP-TX. Задняя панель:

11. RS-232 — 3-контактный разъем Phoenix для сквозного подключения RS-232 к/от совместимых продуктов HDBaseT™ Receiver/Matrix.
12. Вход постоянного тока 12 В — 2-контактный разъем Phoenix для подключения к источнику питания Blustream 12 В (прилагается).
13. Вход ИК-приемника — 3-контактный разъем Phoenix для подключения к ИК-приемнику Blustream (блок Phoenix входит в комплект, ИК-приемник не входит в комплект).
14. Выход HDBaseT™ — порт RJ45 HDBaseT™ для подключения к входному порту HDBaseT™ совместимого ресивера/матрицы Blustream HDBaseT™

Особенности:

• 2 входа HDMI и 1 вход USB-C с ручным/автоматическим выбором источника
• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT
• Поддерживает видео 4K UHD до 40 м (3840 x 2160 при 30 Гц 4:4:4, 4096 x 2160 при 24 Гц 4:4:4 и 4K при 60 Гц 4:2:0)
• Расширяет HDMI с разрешением 1080p на расстояние до 70 м
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Выбор входа через переднюю панель, ИК или RS-232
• Программируемая кнопка ВКЛ/ВЫКЛ с использованием ИК, RS-232 или CEC для управления устройством отображения на приемнике HDBaseT™
• Поддерживает PoC 12–48 В от совместимых ресиверов / матриц Blustream HDBaseT™.
• Двунаправленный проход RS-232
• Поддерживает передачу ИК-сигнала на устройство HDBaseT™
• Совместимость со всеми ресиверами / матрицами Blustream HDBaseT™ *
• Магнитная окантовка лицевой панели, обеспечивающая совместимость задней коробки как в Великобритании, так и в ЕС
• Поддержка HDCP 2.2.

Технические характеристики:

• Разъемы видеовхода: 2 x HDMI, тип A, 19-контактный, гнездо, 1 x USB-C, тип C
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45
• Последовательный порт RS-232: 1 x 3-контактный разъем Phoenix
• Порт ИК-входа: 1 x 3-контактный разъем Phoenix
• Обновление продукта: 1 гнездо Micro USB
• Локальный вход питания: 1 x 2-контактный разъем Phoenix
• Размеры корпуса (Ш x В x Г): 136 мм x 76 мм x 44 мм (без лицевой панели)
• Размеры корпуса (Ш x В x Г): 146 мм x 86 мм x 44 мм (с лицевой панелью)
• Размеры лицевой панели (Ш x В x Г): 146 мм x 86 мм x 6 мм
• Размеры устройства в корпусе задней коробки (Ш x В x Г): 109 мм x 49 мм x 35 мм (часть устройства размещена внутри задней коробки)
• Монтажная глубина задней коробки: 40 мм (минимум) — задняя коробка не входит в комплект
• Вес в упаковке: 2,8 кг
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C)
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C)
• Источник питания: 12 В/1 А постоянного тока.

Технические характеристики зависят от функций, поддерживаемых подключенным устройством HDBaseT™.
