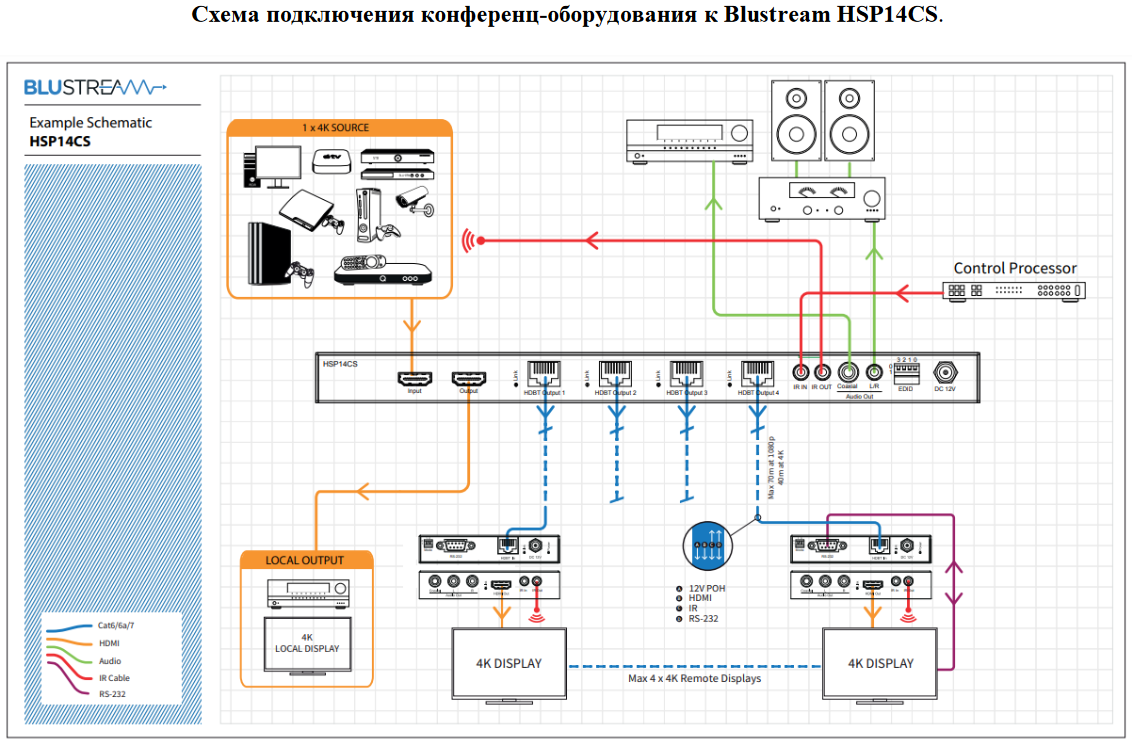

Blustream HSP14CS - это 4-канальный разветвитель (сплиттер) HDBaseT™ CSC, который распределяет один источник HDMI 2.0 4K 60 Гц 4:4:4 на 4 зеркальных выхода HDBaseT™ с независимым масштабированием видеовходов 4K, что позволяет дисплеям, поддерживающим только более низкие видеоразрешения, получать видео 4K, при этом по-прежнему отображается максимальное исходное разрешение 4K UHD на дисплеях с более высоким разрешением.

Сплиттер HSP14CS распределяет двунаправленный ИК, PoC и HDM сигнал 4K 60 Гц 4:4: 4 на расстояние до 40 м. (1080р – до 70 м.) по одному кабелю CAT.

4-канальный разветвитель HSP14CS имеет аудиовыход, управление EDID и выход HDMI для интеграции локальных дисплеев или каскадирования на несколько устройств.

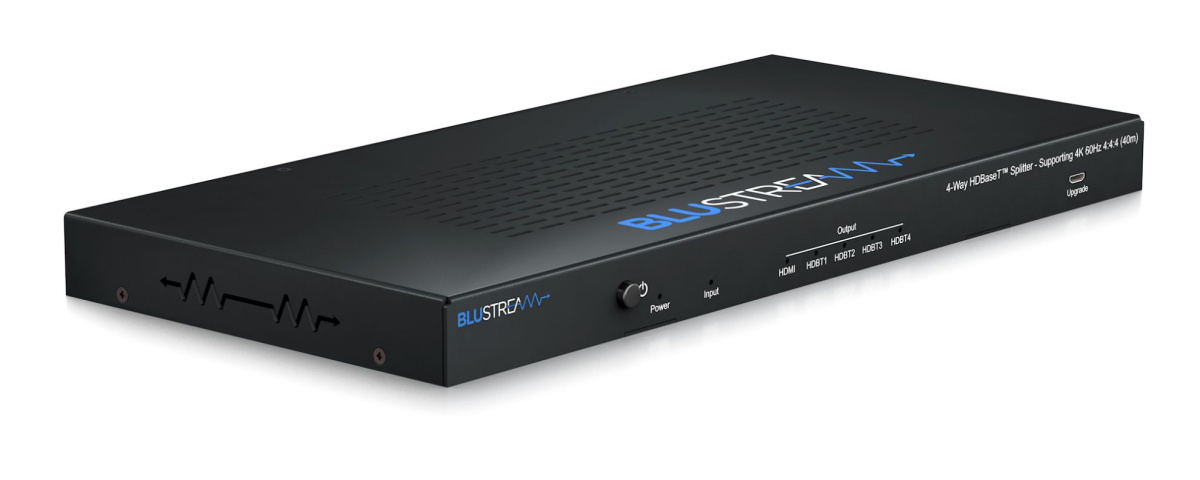

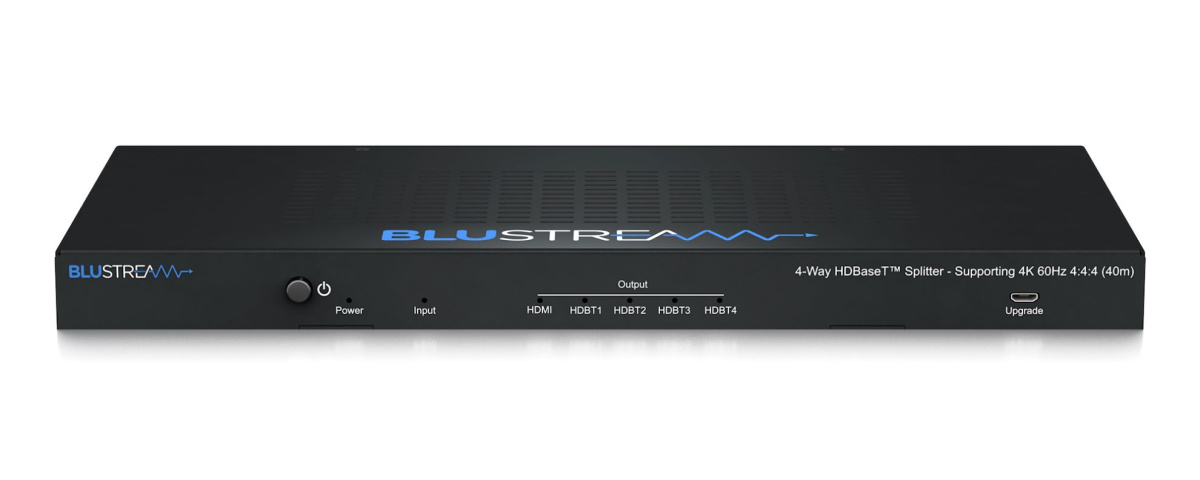

Передняя панель Blustream HSP14CS:

1. Кнопка питания — нажмите, чтобы включить/выключить сплиттер.
2. Светодиодный индикатор питания — указывает, включено устройство или выключено.
3. Светодиодный индикатор входа — показывает, подключен ли источник и активен ли он.
4. Индикатор выхода HDMI — указывает, подключен ли выход HDMI и активен ли он.
5. Индикатор выхода HDBaseT™ — показывает, подключен ли приемник HDBaseT™ и доступна ли активная ссылка на выходе.
6. Порт обновления.

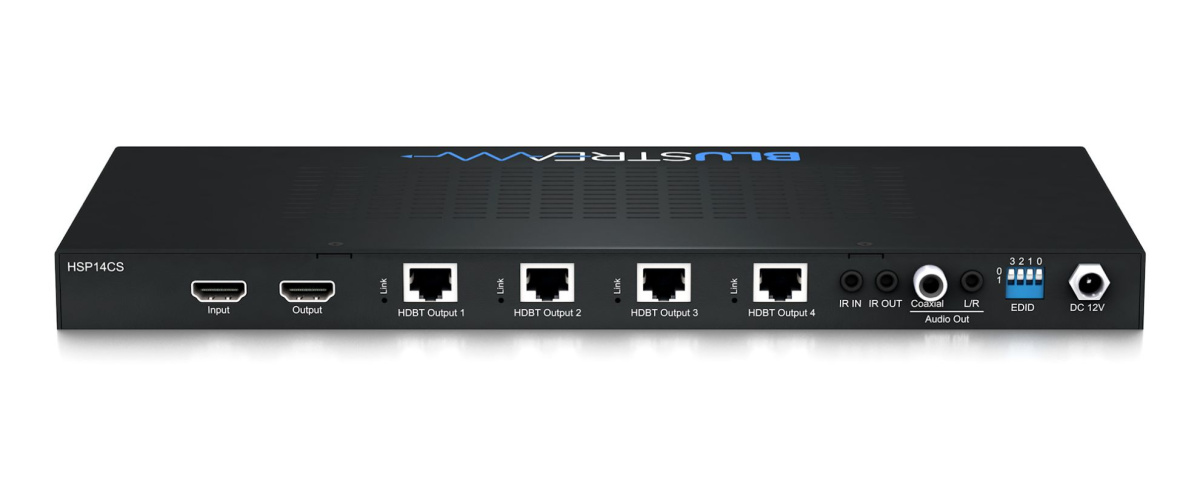

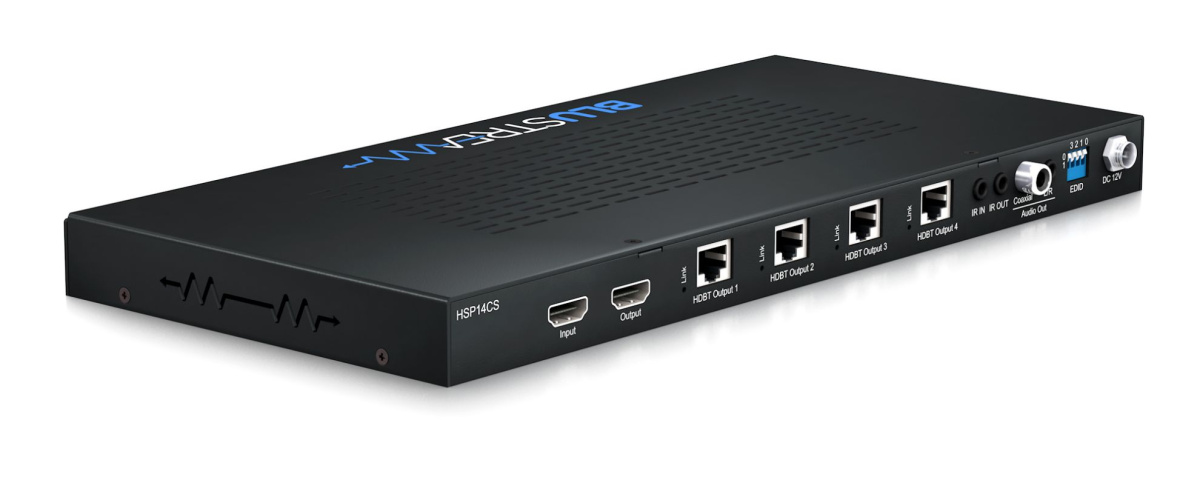

Задняя панель Blustream HSP14CS:

1. Вход HDMI — подключение к источнику HDMI.
2. Выход HDMI — подключение к дисплею HDMI или дополнительному оборудованию распределения HDMI.
3. Выхода HDBaseT™ — подключение к приемникам HDBaseT™
4. индикатора соединения HDBaseT™
5. ИК-вход — стереоразъем 3,5 мм. Передает ИК-излучение на приемники зоны HDBaseT™ (дисплеи)
6. ИК-выход —монофонический разъем 3,5-мм. Подключитесь к ИК-излучателю Blustream 5V для управления источником из удаленных мест.
7. Коаксиальный аудиовыход — разъем RCA, деэмбедированный звук со входа HDMI.
8. Аудиовыход— стереоразъем 3,5 мм, деэмбедированный звук со входа HDMI. Исходный вход должен быть 2-канальным звуком PCM.
9. DIP-переключатель EDID — используется для глобальных настроек EDID.
10. Порт питания —адаптер Blustream 12 В для питания сплиттера.

Индикаторы состояния сплиттера HSP14CS и приемника HDBaseT™.

Инсталлированный на объекте комплект сплиттер HSP14CS + приемник HDBaseT™, позволяет включать светодиодные индикаторы состояния как на сплиттере, так и на ресивере (приемнике HDBaseT™) , чтобы показать, что все соединения активны, и помочь диагностировать возможные проблемы.

Разветвитель Blustream HSP14CS:

• Желтый индикатор состояния соединения HDBaseT™ не горит, если выход зоны отключен или возникла проблема с конкретным выходом сплиттера.
• Желтый индикатор состояния соединения HDBaseT™ будет мигать, когда выход зоны включен и работает.
• Зеленый индикатор соединения HDBaseT™ будет мигать при нестабильном соединении между разветвителем Blustream и ресивером HDBaseT™.
• Зеленый индикатор соединения HDBaseT™ будет гореть, если к сплиттеру подключен активный ресивер HDBaseT™.
• Зеленый индикатор соединения HDBaseT™ будет выключен, если нет соединения с ресивером HDBaseT™

Ресивер Blustream HDBaseT™:

• Индикатор соединения HDMI будет выключен, если нет соединения с дисплеем.
• Индикатор соединения HDMI будет гореть при активном соединении с дисплеем (ПРИМЕЧАНИЕ. Не все HDBaseT™
• RX оснащены светодиодным индикатором состояния HDMI).
• Индикатор соединения HDBaseT™ будет выключен, если на входе RJ45 HDBaseT нет кабеля CAT/активного соединения HDBaseT™.
• Индикатор связи HDBaseT™ будет мигать при нестабильном соединении между разветвителем Blustream и ресивером HDBaseT™.
• Индикатор соединения HDBaseT™ загорается, когда кабель CAT подключен к выходу HDBaseT™ RJ45 на разветвителе и установлено активное соединение с ресивером Blustream HDBaseT™.

EDID-контроль.

EDID (расширенные данные идентификации дисплея) — это структура данных, которая используется между дисплеем и источником. Эти данные используются источником, чтобы узнать, какие разрешения аудио и видео поддерживаются дисплеем. Предварительно определив разрешение видео и аудио формат источника и устройства отображения, вы можете сократить время, необходимое для дрожания руки EDID, тем самым делая переключение быстрее и надежнее.

Конфигурация настроек EDID сплиттера HSP14CS достигается с помощью микропереключателей EDID, расположенных на задней панели сплиттера (смотри инструкцию по эксплуатации HSP14CS).

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR.
• Особенности: 1 вход HDMI, дублированный на 4 выхода HDBaseT™.
• Выход HDMI 1- для интеграции локальных дисплеев или каскадного подключения к нескольким устройствам.
• Поддерживает видео с разрешением 4K 60 Гц 4:4:4 UHD на расстоянии до 40 м. и сигнал HDMI с разрешением 1080p на расстоянии до 70 м. по одному кабелю CAT.
• Независимое понижение разрешения видеовхода до 4K 60 Гц 4:4:4 до следующих форматов*:
  • 1080p 60 Гц (для экранов, не поддерживающих 4K),
  • 4K 60 Гц 4:2:0 (для экранов, не поддерживающих полное 4K 60 Гц 4:4:4).
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Вывод звука HDMI на аналоговый аудио и коаксиальные цифровые выходы одновременно.
• Поддерживает PoC (питание по кабелю) для питания совместимых приемников HDBaseT™.
• Совместим со следующими ресиверами Blustream HDBaseT™:
  • HEX70CS-RX (рекомендуется, если требуется разрешение до 4K 60 Гц 4:4:4).
  • Также совместим с HEX70SL-RX (система будет ограничена 4K 60 Гц 4:2:0, максимум 8 бит).
• Поддержка HDCP 2.2.

Технические характеристики:

• Разъемы видеовхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 4 x HDBaseT™ RJ45, 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы аудиовыхода: 1 x RCA (S/PDIF), 1 x 3,5-мм стереоразъем (левый/правый)
• EDID: 4-контактный DIP-переключатель
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• В комплект входит монтажный комплект
• Размеры корпуса (Ш x Г x В): 307 x 144 x 23 мм.
• Размеры, включая соединения (Ш x Г x В): 307 x 152 x 31 мм.
• Вес в упаковке: 1,1 кг.
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C).
• Источник питания: 12 В/5 А постоянного тока.

Обратите внимание: функция уменьшения масштаба не поддерживает входные сигналы 4K 4:2:2.
