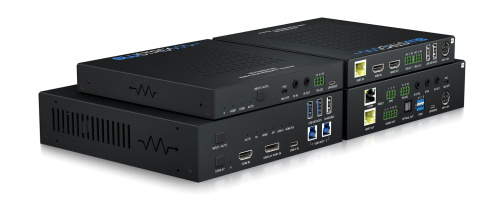

Blustream HEX70HDUK-KIT

Комплект удлинителей Blustream HEX70HDUK-KIT

Blustream HEX70HDUK-KIT - комплект удлинителя с функциями мультиформатного презентационного коммутатора и маршрутизацией USB 2.0.

Набор удлинителей HEX70HDUK-KIT —  обеспечивает передечу сигнала 4K 60 Гц 4:4:4 (18 Гбит/с) HDBaseT, использующее технологию CSC для передачи сигналов HDMI, USB-C и DisplayPort™ на расстояние до 40 м. (70 м при 1080p) по одному кабелю CAT.

HEX70HDUK-KIT включает маршрутизацию USB 2.0, локальный вход HDMI на приемнике HDBaseT™ для дополнительного входа источника, веб-интерфейс для управления и настройки, автоматическое управление дисплеем, аудиовыход и двунаправленный ИК- канал. HEX70HDUK-KIT управление происходит  через переднюю панель, ИК-порт, RS-232 и TCP/IP, PoC (питание по кабелю) и расширенное управление EDID и HDCP.

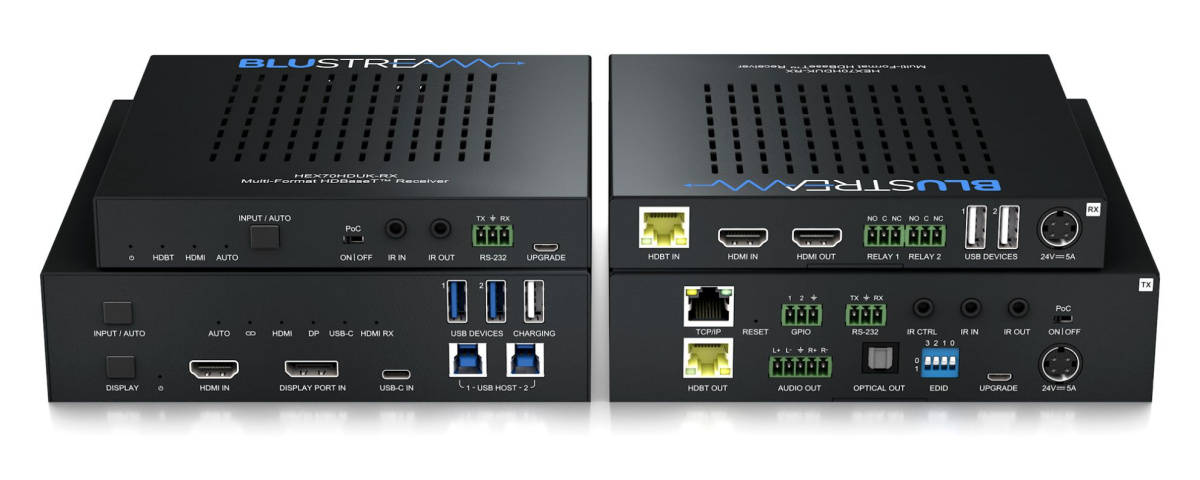

Панель передатчика HEX70HDU-TX Назначение разъемов:

1. Кнопка ввода/автоматического выбора
2. Светодиодный индикатор состояния автоматического переключения
3. Индикатор состояния удаленного (RX) канала HDBaseT™
4. Светодиодный индикатор состояния входа источника
5. 2 x USB Type-B - входы подключения к локальным периферийным USB-устройствам
6. USB-вход для зарядки - позволяет заряжать только USB-устройства (2 А)
7. TCP/IP (RJ45) - подключение к локальной сети для управления TCP/IP-адрес HEX70HDUK-KIT по умолчанию — 192.168.0.200.
8. Кнопка сброса
9. Порт GPIO - 3-контактный разъем Phoenix для датчика входных сигналов
10. Порт RS-232
11. ИК-порт управления (к ИК-приемнику Blustream 5V 3,5 мм или устройству ИК-управления)
12. ИК- порт входа (к ИК-приемнику Blustream 5V 3,5 мм)
13. ИК-выход (к ИК-излучателю Blustream 5V 3,5 мм)
14. Переключатель питания по кабелю (PoC) (ON / OFF)
15. Кнопка дисплея — нажмите, чтобы активировать последовательность включения/выключения выхода.
16. Светодиод состояния питания
17. Вход HDMI — подключение к исходному оборудованию
18. Вход DisplayPort™ — подключение к исходному оборудованию
19. Вход USB-C — подключение к исходному оборудованию (поддерживает зарядку 60 Вт)
20. Хост-входы USB-Type A х 2— подключение к хост-компьютеру, подключенному к соответствующему видеовходу
21. Выход HDBaseT™
22. Аудиовыход — балансный/небалансный 2-канальный аналоговый аудиовыход
23. Оптический аудиовыход
24. DIP-переключатель EDID
25. USB-порт для обновления
26. Портов питания - используйте входящий в комплект адаптер постоянного тока 24 В/5 А для питания устройства.

Функции:

• 2 устройства USB-Type A (RX — периферия),
• 2 устройства USB-Type A (TX - периферийные устройства)
• 2 x USB Type-B (TX — зависит от хост-источника), которые поддерживают комбинированную пропускную способность передачи данных до 480 Мбит/с
• Соединения USB Type-A поддерживают зарядку устройств до 500 мА при наличии активного соединения с хост-устройством.
• Независимое соединение USB Type-A для поддержки зарядки только устройств до 5 В 2 А

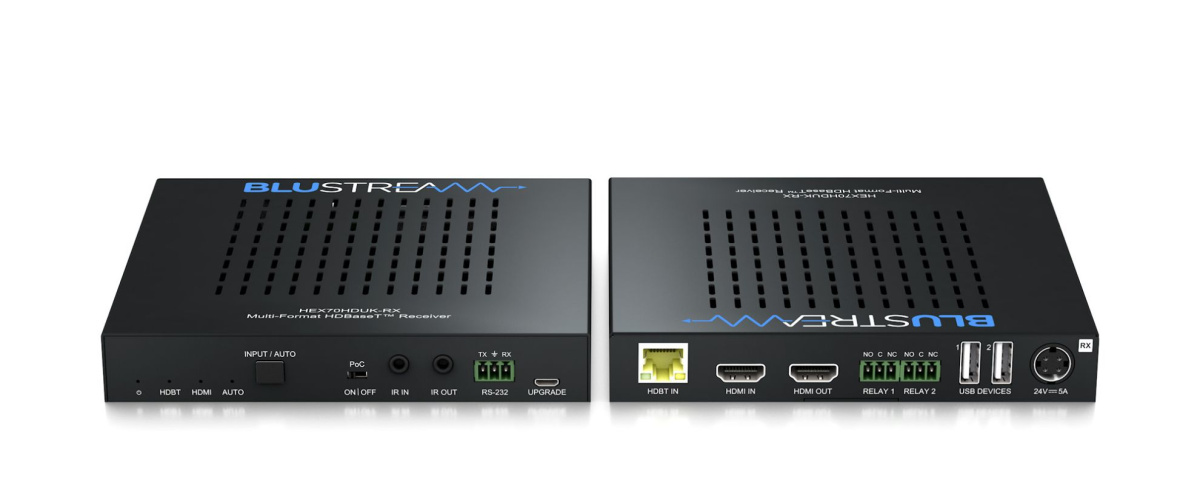

Панель приемника HEX70HDUК-RX. Назначение разъемов:

1. светодиод состояния питания
2. Индикатор состояния соединения HDBaseT™
3. Локальный (RX) индикатор состояния источника HDMI
4. Светодиодный индикатор состояния автоматического переключения
5. Кнопка ввода/автоматического выбора
6. Переключатель Power over Cable (PoC) (ON / OFF)
7. ИК-вход (к ИК-приемнику Blustream 5V 3,5 мм)
8. ИК-выход (к ИК-излучателю Blustream 5V 3,5 мм)
9. RS-232 - 3-контактный разъем Phoenix для сквозного подключения RS-232 или управления устройством с помощью команд RS-232.
10. USB-порт для обновления
11. Вход HDBaseT™
12. Вход HDMI - подключение к локальному устройству-источнику HDMI
13. Выход HDMI -подключение к устройству отображения HDMI
14. Контакты реле 1 и реле 2 – 2 х 3-контактных разъема Phoenix для релейного управления устройствами, например - экраном, шторами и т.д.
15. Вход USB-устройств -подключение к локальным периферийным USB-устройствам
16. Порт питания — используйте входящий в комплект адаптер постоянного тока 24 В/5 А для питания устройства.

Релейное управление

HEX70HDUК-RX оснащен релейным управлением для запуска внешних устройств при обнаружении или потере сигнала HDMI. По умолчанию, когда блок включается или выключается, оба реле 1 и 2 размыкаются на 10 секунд, а затем закрываются.

• Для реле 1 время задержки может быть установлено на 0 секунд, что будет держать реле открытым, когда устройство включено, и замыкать реле, когда устройство выключено.
• Реле 2 не имеет этой функции.

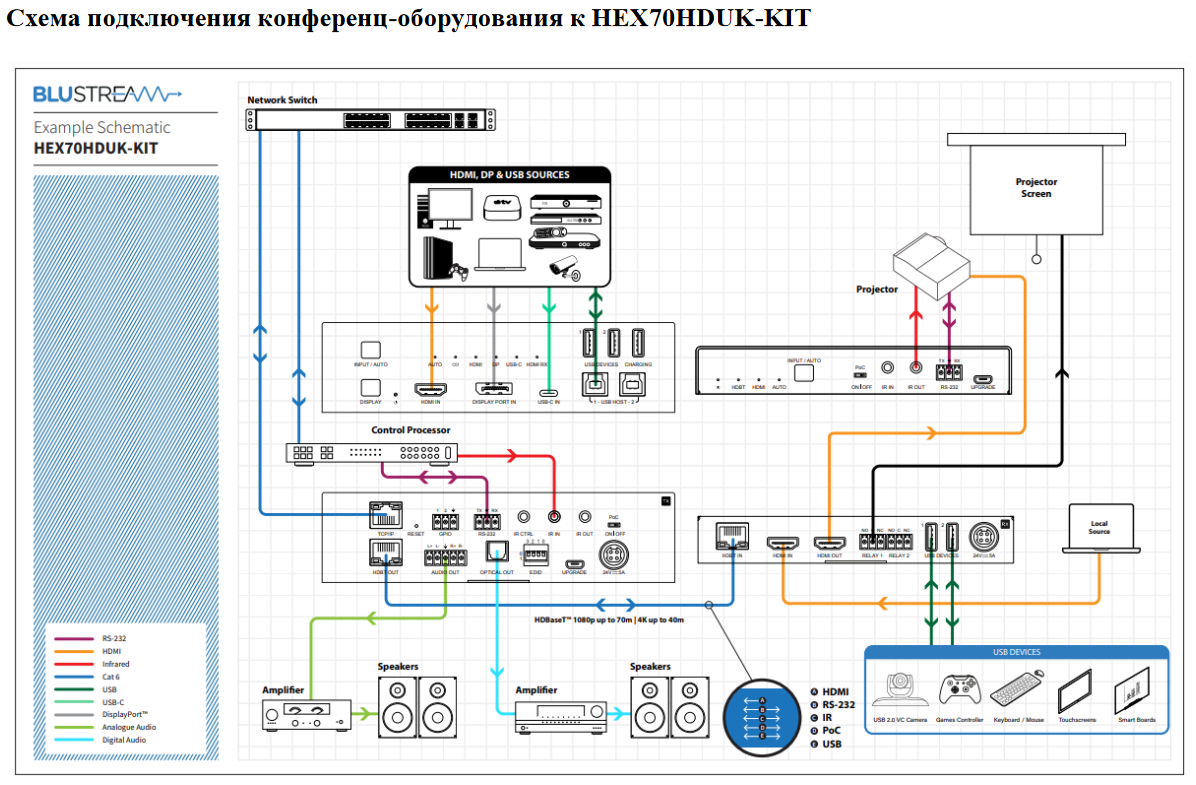

Вариант подключения моторизированного экрана через реле 1 приемника HEX70HDUК-RX:

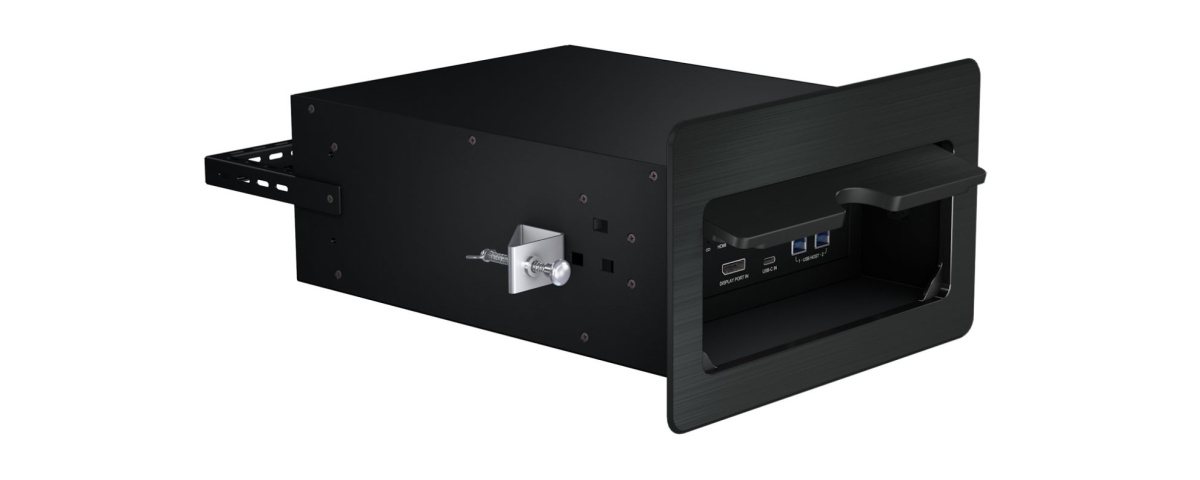

Настольное решение HEX70HDUK-TT для трансмиттера HEX70HDUK -TХ (продается отдельно)

Настольный корпус HEX70HDUK-TT для аккуратного размещения передатчика HEX70HDUK-TX.

HEX70HDUK-TT идеально подходит для установки в столе в зале заседаний или комнате переговоров. Настольный корпус изготовлен из высококачественной стали с эстетически привлекательной лицевой панелью из матового алюминия черного цвета.

HEX70HDUK-TT имеет отдельный откидную верхнюю крышку, обеспечивающий легкий доступ к различным портам и кнопкам управления вашего передатчика HEX70HDUK.

Устройство HEX70HDUK-TT поставляется с универсальным шнуром для укладки кабелей и монтажными кронштейнами для крепления в столе.

Настольный корпус HEX70HDUK-TT. Характеристики:

• Размеры (Ш х Г х В): 228 мм х 141 мм х 268 мм
• Вырез в столе (Ш x Г): 204 мм x 117 мм
• Монтажная глубина: 267 мм
• Вес: 2,5 кг

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI2.0 18 Гбит/с, включая HDR
• Особенности передатчика HDBaseT™: 1 вход HDMI, 1 вход USB-C и 1 вход DisplayPort™ с ручным или автоматическим выбором источника
• Особенности приемника HDBaseT™: 1 локальный вход HDMI для подключения локального источника, по отношению к дисплею
• Поддерживает видео 4K 60 Гц 4:4:4 UHD до 40 м
• Расширяет HDMI 1080p на расстояние до 70 м по одному кабелю CAT
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby Atmos, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio.
• Поддерживает USB Type C до 4K UHD 60 Гц 4:4:4 DP1.2 с возможностью зарядки 60 Вт
• Поддерживает DisplayPort™ до 4K UHD 60 Гц 4:4:4 DP1.2
• Имеет 2 устройства USB-типа A (RX — периферийные устройства), 2 устройства USB-типа A (TX — периферийные устройства) и 2 USB-устройства типа B (TX — зависит от хост-источника), которые поддерживают комбинированную пропускную способность передачи данных до 480 Мбит/с
• Соединения USB Type-A поддерживают зарядку устройств до 500 мА при наличии активного соединения с хост-устройством.
• Независимое соединение USB Type-A для поддержки зарядки только устройств до 5 В 2 А
• Вывод звука на аналоговый левый/правый аудиовыход и оптический цифровой (S/PDIF) выход одновременно
• Двунаправленный ИК-проход
• Функция автоматического включения/выключения дисплея, позволяющая управлять дисплеем на приемнике HDBaseT™ через CEC или RS-232.
• Модуль веб-интерфейса для управления и настройки HEX70HDUK-KIT
• Управление через переднюю панель, ИК, RS-232 и TCP/IP
• Поддерживает двунаправленный PoC (питание по кабелю) для питания расширителей как со стороны передатчика, так и со стороны приемника.
• Расширенное управление EDID и HDCP

Поддержка видео USB-C ограничена 4K 60 Гц 4:2:0, когда функция зарядки активирована устройством-источником.

Разветвление аналогового аудио поддерживает только 2-канальный PCM

Технические характеристики:

HEX70HDUK-TX:

• Разъемы видеовхода: 1 х HDMI типа A, 19-контактный, гнездо, 1 х USB-C типа C, 1 х DisplayPort™
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45.
• Порт RS-232: 1 3-контактный разъем Phoenix.
• Управление TCP/IP: 1 разъем RJ45, гнездо
• ИК-входные порты: 2 стереоразъема 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Порты USB: 3 USB типа A (1 только для зарядки), 2 USB типа B
• EDID: 4-контактный DIP-переключатель
• Обновление продукта: 1 разъем Micro USB, гнездо
• Локальный вход питания: 1 4-контактный разъем DIN 24 В/5 А.
• Размеры корпуса (Ш x В x Г): 183 x 44 x 173 мм.

HEX70HDUK-RX:

• Разъемы видеовхода: 1 разъем HDMI типа A, 19-контактный, гнездо, 1 разъем HDBaseT™ RJ45.
• Разъемы видеовыхода: 1 x HDMI типа A, 19-контактный, гнездо
• Порт RS-232: 1 3-контактный разъем Phoenix.
• Релейное управление: 2 3-контактных разъема Phoenix.
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Порты USB: 2 порта USB типа A
• EDID: 4-контактный DIP-переключатель
• Обновление продукта: 1 разъем Micro USB, гнездо
• Локальный вход питания: 1 4-контактный разъем DIN 24 В/5 А.
• Размеры корпуса (Ш x В x Г): 155 x 24 x 155 мм.

Общие:

• Вес в упаковке: 3,35 кг.
• Источник питания: 4-контактный разъем DIN 24 В/5 А.
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C).
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C).
