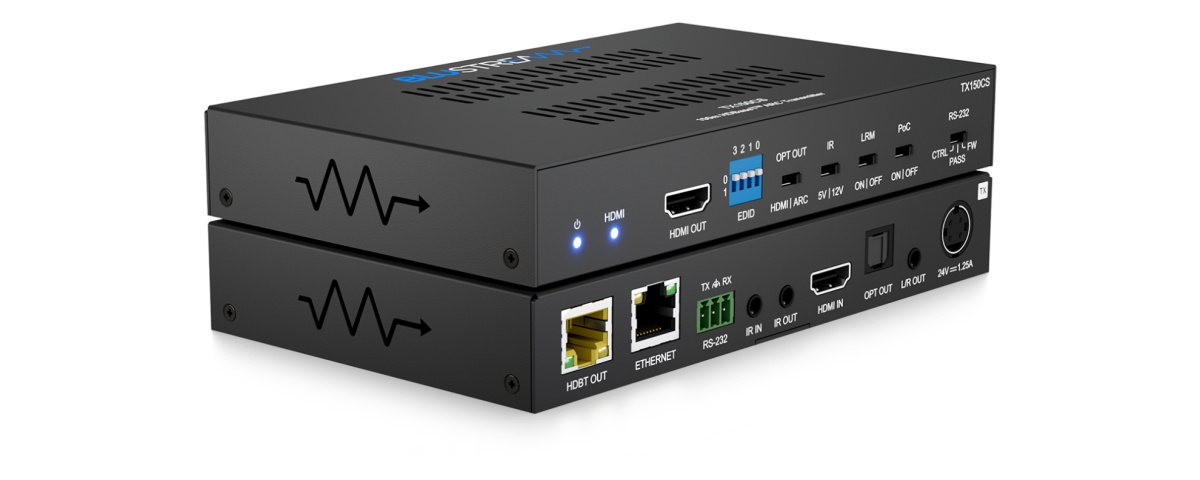

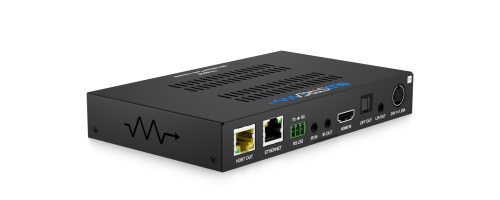

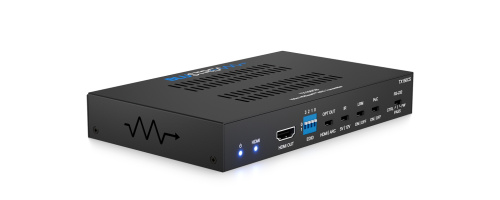

Blustream TX150CS

Передатчик Blustream TX150CS

Blustream TX150CS - передатчик HDBaseT™ с ARC и Ethernet (150-метровый).

Передатчик TX150CS разработан для работы с приемником RX150CS или продуктами PLA88CS Platinum HDBaseT™ Matrix и передает аудио и видео на эти устройства, а также двунаправленное ИК и RS-232 управление.

Расширенные функции, такие как ARC, CSC, Ethernet passthrough и режим Long Reach, будут работать только с совместимым продуктом Matrix или Receiver. В таблице ниже приведены продукты Matrix, которые поддерживают эти расширенные функции:

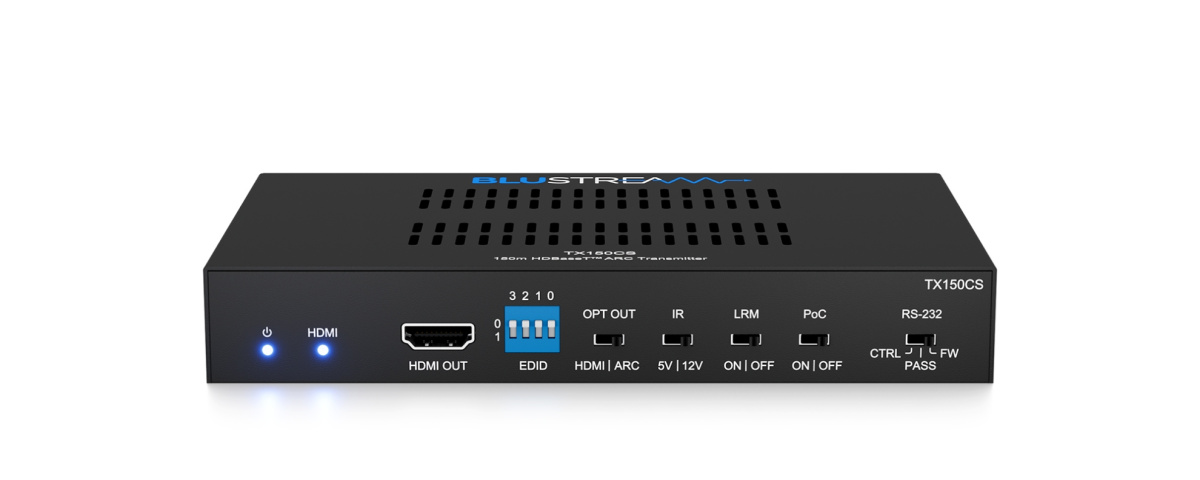

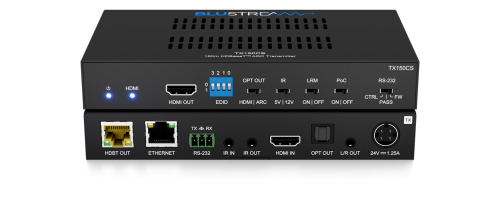

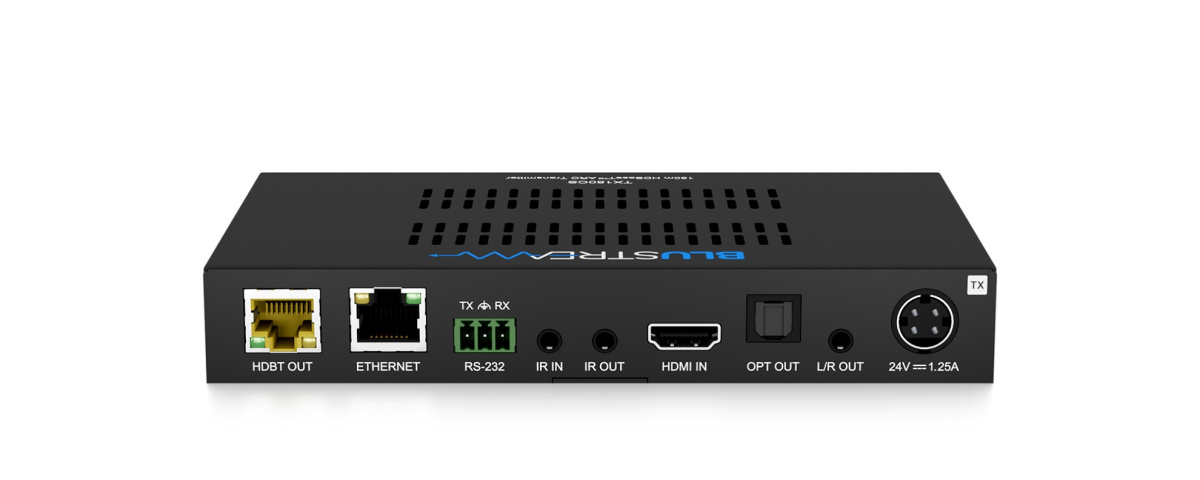

Передатчик Blustream HEX150CS:

1. Режим дальнего радиуса действия HDBaseT™ (ВКЛ./ВЫКЛ.).
2. DIP-переключатель EDID (ВВЕРХ=0, ВНИЗ=1).
3. Разъем IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
4. Разъем IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).
5. Выход HDBaseT™.
6. Порт DB9 - RS-232.
7. USB-порт для обновления.
8. Индикатор состояния питания.
9. 4-контактный мини-разъем порта питания 24 В, 1 А
10. Аналоговый аудиовыход для подключения к аудиоусилителю стороннего производителя (для передачи звука через локальный HDMI или обратный аудиоканал от HEX150CSRX). Примечание. Формат аудиовхода должен быть 2-канальным PCM.
11. Оптический аудиовыход TOSLINK. Подключается к локальному AV-усилителю при использовании обратного аудиоканала (ARC).
12. Переключатель Аудиовозврат - выбора TX/RX:
- выберите TX для подачи локального аудио HDMI на аналоговый выход (RCA) или оптический цифровой.
- выберите RX для выхода звука ARC от приемника HEX150CS-RX.
13. Вход HDMI — подключение к HDMI (ARC) на AVR или источнике.
14. Индикатор подключения входного сигнала HDMI.
15. Локальный выход HDMI.
16. Индикатор подключения выходного сигнала HDMI.
17. Переключатель ARC CTRL - выбора TX/ CTRL.
-выберите TX чтобы разрешить передачу звука ARC без подключения локального источника к входу HDMI.
-выберите CTRL (Source), чтобы разрешить возврат ARC через источник, подключенный к локальному входу HDMI.
18. Порт Ethernet - RJ45. Подключитесь к локальному сетевому коммутатору, чтобы расширить Ethernet сеть 10/100 до приемника.

Особенности:

• Усовершенствованная технология HDBaseT™, которая предлагает передачу видео и аудио через один кабель CAT
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI2.0 18 Гбит/с, включая HDR
• Поддерживает видео 4K 60 Гц 4:4:4:4 UHD до 100 м
• Расширяет HDMI 1080p видео до 150 м (режим длительного доступа HDBaseT™)
• Поддерживает все отраслевые стандарты разрешения видео, включая VGA-WUXGA и 480i-4K
• Повторное тактирование HDMI, чтобы помочь решить проблемы с HDMI HDCP, совместимостью и установлением связи
• Поддерживает ARC (канал возврата аудио) от подключенного дисплея через HDMI или оптические (S/PDIF) цифровые входы (при использовании с совместимым приемником Blustream RX150CS или матрицей PLA88CS Platinum)
• Поддерживает все известные аудиоформаты HDMI, включая Dolby TrueHD, Atmos и DTS-HD Master Audio передачу
• Двунаправленная передача Проход Ethernet 100 Мбит/с при использовании с приемником Blustream RX150CS или решением с платиновой матрицей PLA88CS
• Двунаправленное прохождение RS-232
• Двунаправленное ИК со всех входных и выходных мест
• Поддержка двунаправленного PoC (Power over Cable) для расширителя питания от Матрица, передатчик или приемник
• Поддержка HDCP 2.2.

Технические характеристики:

• Входные видеоразъемы: 1x HDMI типа A,
• Выходные видеоразъемы: 1x HDBaseT™ RJ45, 1x HDMI типа A, (петля)
• Выходные аудиоразъемы: 1x оптический Toslink (S/PDIF), 1x 3,5 мм L/R аналоговый аудио
• Порт RS-232: 1x 3-контактный разъем Phoenix
• Порт Ethernet: 1x разъем RJ45
• ИК-входной порт: 1x 3,5 мм стереоразъем
• ИК-выходной порт: 1x 3,5 мм моно разъем
• Монтажный набор: включено
• Источник питания: 24 В/1,25 А постоянного тока, 4-контактный разъем DIN (не входит в комплект)
• Размеры корпуса (Ш x Г x В): 164 мм x 100 мм x 25 мм
• Вес в упаковке: 0,6 кг
• Рабочая температура: от 32°F до 104°F (0 °C до +40 °C)
• Температура хранения: от -4 °F до 140 °F (от -20 °C до +60 °C).
