Blustream HEX70USB-KIT

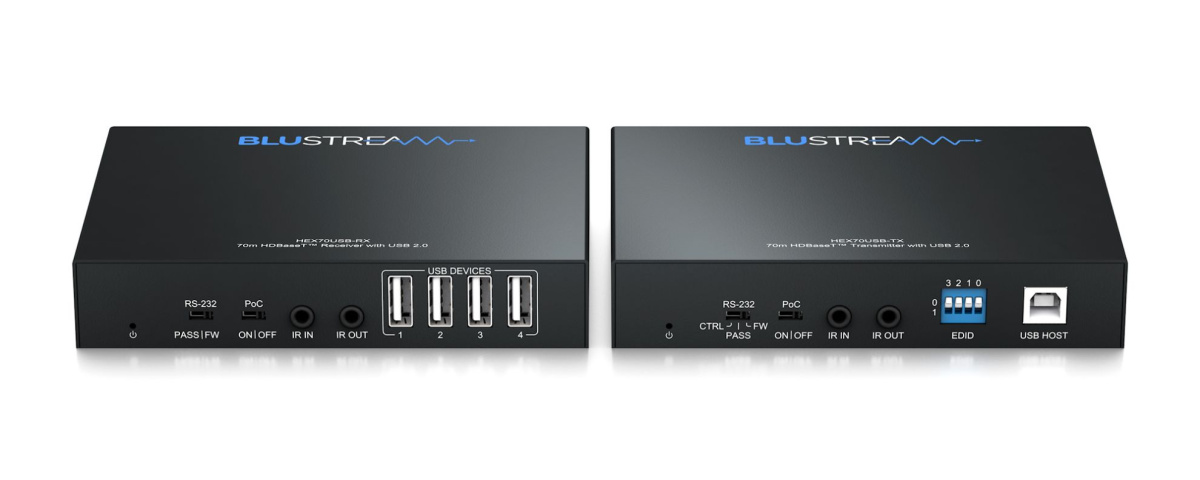

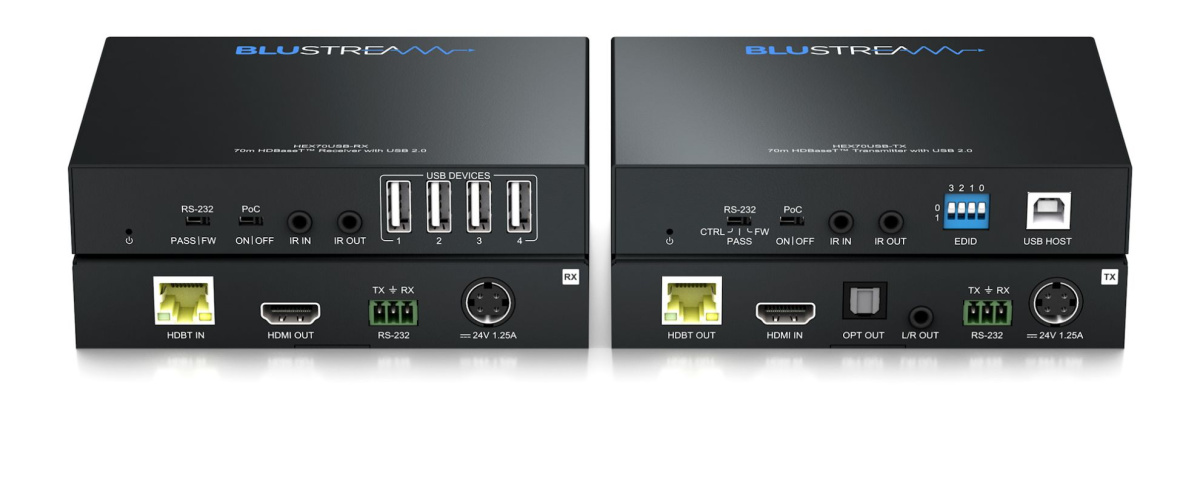

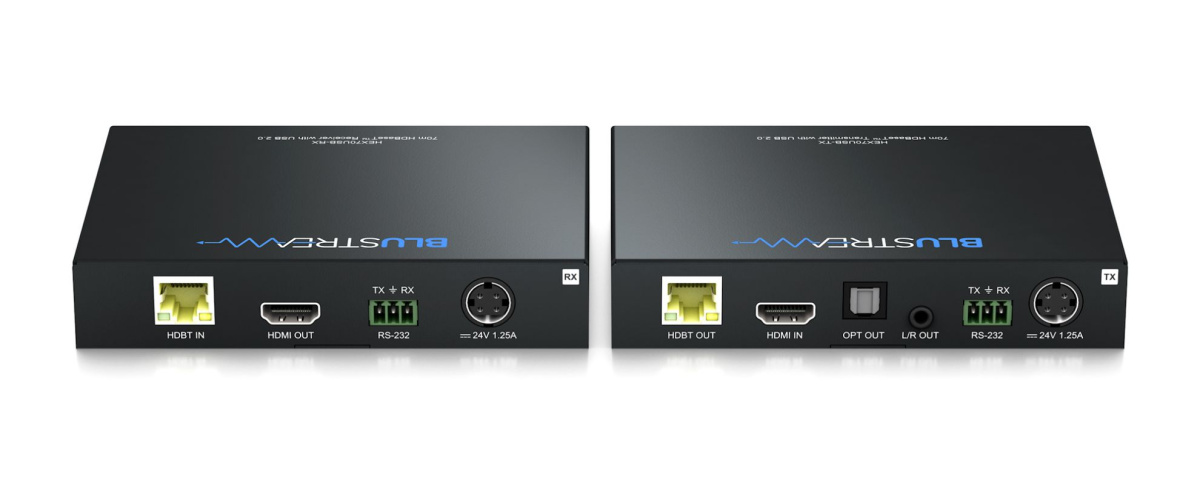

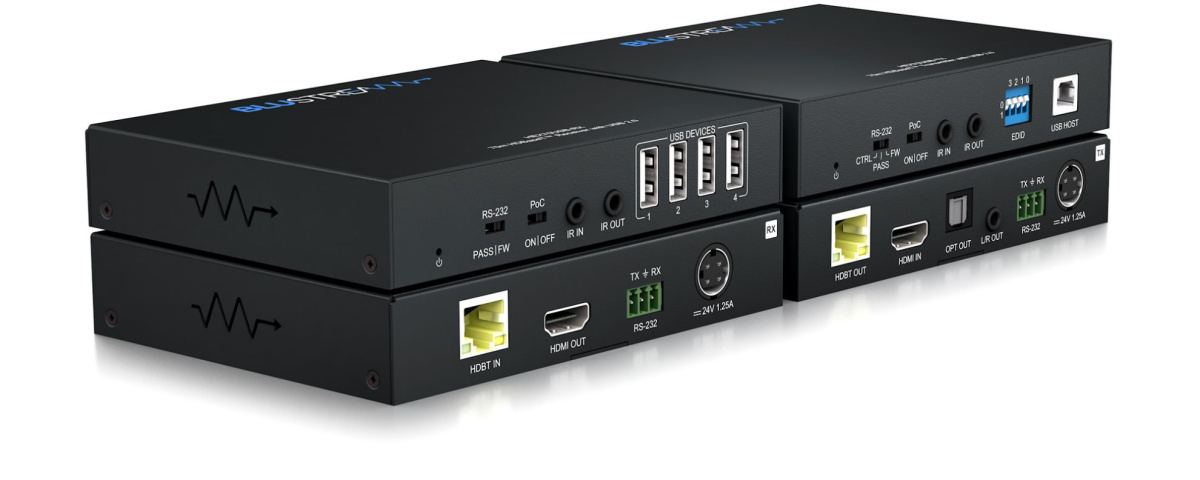

Комплект удлинителей Blustream HEX70USB-KIT

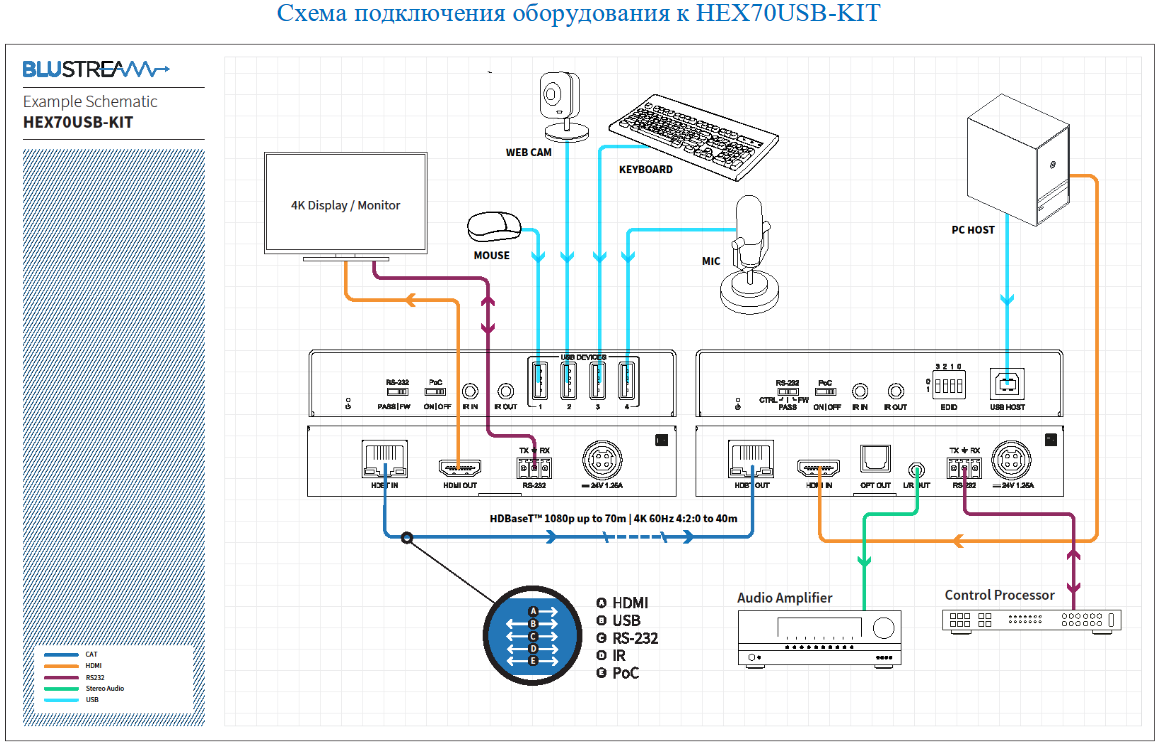

Blustream HEX70USB-KIT - комплект удлинителей 4K HDBaseT™ USB 2.0 предлагает наилучшие характеристики и гибкость, обеспечивая длину HDMI до 70 м (4K 60 Гц 4:2:0 до 40 м), удлинитель USB 2.0, двунаправленный ИК и RS-232. , разводка звука HDMI, двунаправленный PoC и расширенное управление EDID.

Blustream HEX70USB-KIT совместимость с HDCP2.2.

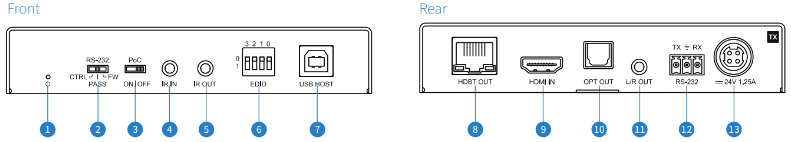

Описание панели передатчика HEX70USB-TX:

1. Индикатор состояния питания — загорается, когда устройство включено.
2. Переключатель выбора RS-232 — выберите между последовательной передачей данных, управлением локальным устройством или режимом обновления прошивки.
3. Переключатель питания по кабелю (PoC) (ON / OFF) — для включения / выключения отправки PoC с передатчика.
4. ИК-вход — подключение к ИК-приемнику Blustream 5V 3,5 мм или от процессора управления
5. ИК-выход — подключение к ИК-излучателю Blustream 5V 3,5 мм
6. DIP-переключатели управления EDID — см. раздел «Управление EDID» на следующей странице.
7. USB-B — подключение к хост-устройству USB/KVM.
8. Выход HDBaseT™ — подключите к входному порту HDBaseT™ прилагаемого ресивера HEX70USB-RX.
9. Вход HDMI — подключение к исходному устройству.
10. Оптический выход — подключение к устройству усиления или распределения звука.
11. Выход L/R — подключение к устройству усиления или распределения звука (поддерживает только 2- канальный PCM).
12. RS-232 — 3-контактный разъем Phoenix для передачи или управления RS-232.
13. Вход питания постоянного тока 24 В/1,25 А, 4-контактный разъем DIN

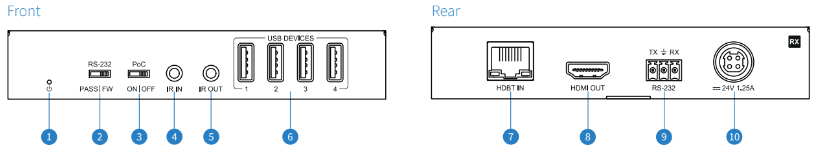

Описание панели приемника HEX70USB-RX:

1. Индикатор состояния питания — загорается, когда устройство включено.
2. Переключатель выбора RS-232 — выберите между последовательным сквозным подключением или
режимом обновления прошивки.
3. Переключатель питания по кабелю (PoC) (ON / OFF) — для включения / выключения отправки PoC от
приемника.
4. ИК-вход — подключение к ИК-приемнику Blustream 5V 3,5 мм.
5. ИК-выход — подключение к ИК-излучателю Blustream 5V 3,5 мм.
6. USB-A (x4) — подключение к устройствам USB/KVM (периферийные устройства).
7. Вход HDBaseT™ — подключите к выходному порту HDBaseT™ прилагаемого передатчика HEX70USB-
TX.
8. Выход HDMI — подключение к дисплею HDMI.
9. RS-232 — 3-контактный разъем Phoenix для прохода RS-232.
10. Вход питания постоянного тока 24 В/1,25 А, 4-контактный разъем DIN.

Особенности:

• Усовершенствованная технология HDBaseT™, предлагающая несжатое видео и аудио с нулевой задержкой
• Расширяет HDMI 1080p на расстояние до 70 м по одному кабелю CAT
• Поддерживает видео 4K UHD до 40 м (3840 x 2160 при 30 Гц 4:4:4, 4096 x 2160 при 24 Гц 4:4:4 и 4K при 60 Гц 4:2:0)
• HEX70USB-KIT включает 4 устройства USB Type-A (RX — периферийные устройства) и 1x USB Type-B (TX — хост), которые поддерживают комбинированную пропускную способность передачи данных до 280 Мбит/с.
• Соединения USB Type-A поддерживают выход 5 В 500 мА на порт
• Поддерживает все известные аудиоформаты HDMI, включая передачи Dolby Atmos, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio.
• Двунаправленный ИК-проход
• Двунаправленный сквозной порт RS-232
• Поставляется с ИК-приемником и излучателем Blustream.
• Поддерживает двунаправленный PoC (питание по кабелю) для питания расширителей со стороны передатчика или приемника.
• Совместимость с HDCP 2.2 с расширенным управлением EDID
• Вывод звука HDMI на аналоговый левый/правый аудио и оптический цифровой (S/PDIF) выходы одновременно.

Технические характеристики:

HEX70USB-TX:

• Разъемы видеовхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45
• Последовательный порт RS-232: 1 x 3-контактный разъем Phoenix
• Порт USB/KVM: 1 порт USB Type-B (хост)
• Порты ИК-входа: 1 х 3,5-мм стереоразъем
• Порты ИК-выхода: 1 x 3,5-мм монофонический разъем

HEX70USB-RX:

• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45
• Разъемы видеовыхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы аудиовыхода: 1 x Toslink (S/PDIF), 1 x 3,5 мм левый/правый аналоговый аудио
• Последовательный порт RS-232: 1 x 3-контактный разъем Phoenix
• Порт USB/KVM: 4 порта USB Type-A (периферийные устройства)
• Порты ИК-входа: 1 х 3,5-мм стереоразъем
• Порты ИК-выхода: 1 x 3,5-мм монофонический разъем

Общие:

• Размеры корпуса (Ш x Г x В): 135 мм x 105 мм x 25 мм (TX/RX)
• Вес в упаковке (комплект): 0,8 кг
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C)
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C)
• Источник питания: 24 В/1,25 А постоянного тока, 4-контактный разъем DIN.
