Blustream HEX100HDVGA-KIT

Комплект удлинителей Blustream HEX100HDVGA-KIT

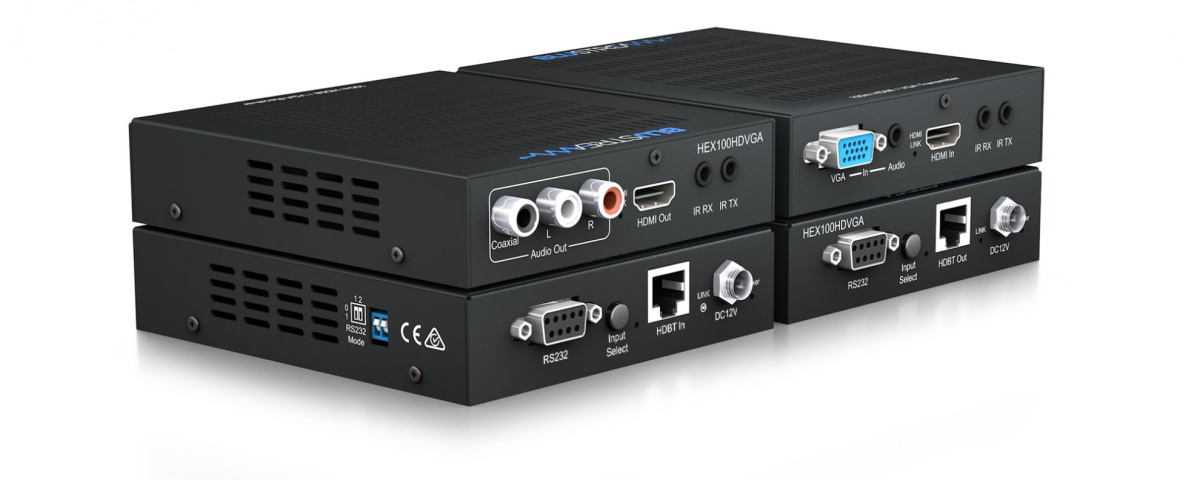

Blustream HEX100HDVGA-KIT - комплект удлинителей, передают видео в 4K UHD HDBaseT™ с переключаемыми входами HDMI и VGA. Набор удлинителей также передает двунаправленный ИК, RS-232 и PoC на расстояние до 100 м по одному кабелю CAT.

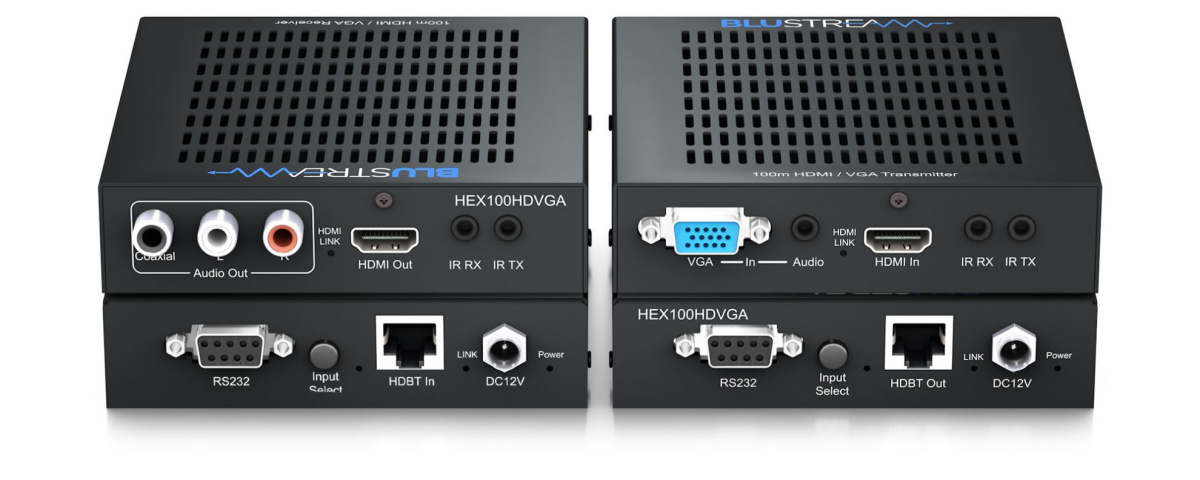

Передняя и задняя панель приемника HEX100HDVGA-TX:

1. Вход VGA
2. Ааудиовход аналоговый -стереоразъем 3,5 мм.
3. Вход HDMI — подключение к устройству-источнику HDMI.
4. Порт IR Rx — передает ИК-сигнал на HEX100HDVGA-Rx (ИК-порт Tx). Подключите ИК-датчик Blustream или процессор управления для отправки ИК-команд на дисплей.
5. Порт IR Tx — подключение ИК-излучателя Blustream 5 В. Используется для управления устройствами-источниками со стороны дисплея.
6. Порт RS232 — двунаправленный порт RS232 к HEX100HDVGA-RX и обратно.
7. Кнопка выбора входа — переключение между входом HDMI и VGA/аудио.
8. Индикатор состояния входа — красный = VGA/аудио, синий = HDMI.
9. Выход HDBaseT — разъем RJ45.
10. Порт питания —адаптер постоянного тока 12 В / 2 А. (комплект HEX100HDVGA может питаться как от передатчика, так и от приемника).

Вид сбоку приемника HEX100HDVGA-TX:

11. DIP-переключатели управления RS232 — смотри таблицу справа для настроек.

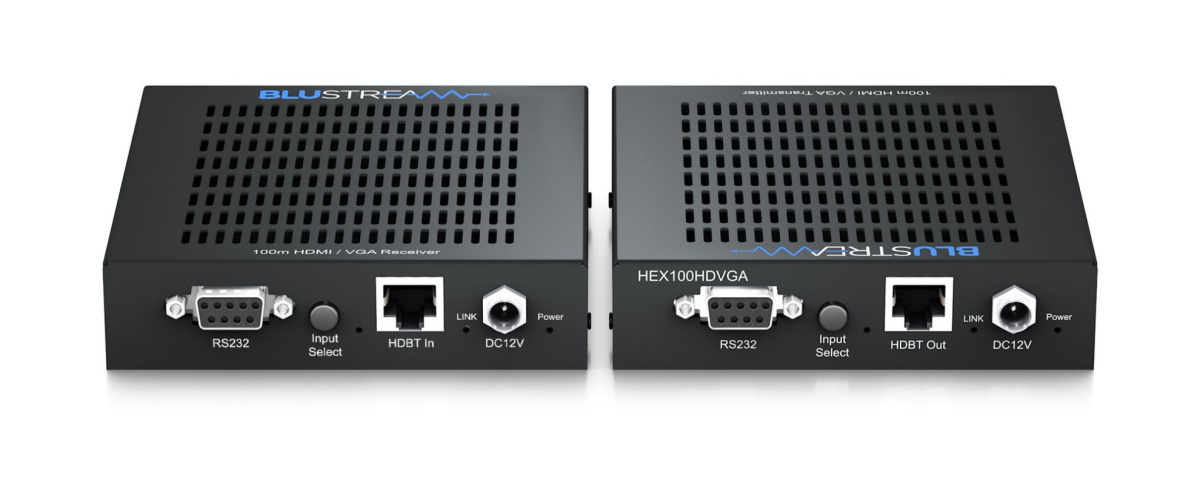

Передняя и задняя панель приемника HEX100HDVGA-RX:

1. Порт RS232
2. Кнопка выбора входа — переключение между HDMI и VGA/аудиовходом.
3. Индикатор состояния входа — красный = VGA/аудио, синий = HDMI.
4. Вход HDBaseT — разъем RJ45, подключается к выходу HDBaseT на HEX100HDVGA-TX.
5. Порт питания —адаптер постоянного тока 12 В / 2 А (комплект HEX100HDVGA может питаться как от передатчика, так и от приемника).
6. Коаксиальный цифровой выход.
7. Аналоговый аудиовыход RCA/L.
8. Аналоговый аудиовыход RCA/R.
9. Выход HDMI — подключение к устройству отображения HDMI.
10. Порт IR Rx — подключение к ИК-датчику Blustream 5v. Используется для управления источниками с ИК- управлением на конце HEX100HDVGA
11. Порт IR Tx— подключение к ИК-передатчику Blustream 5 В. Используется для управления устройством отображения от управляющего процессора или ИК-датчика, расположенного на стороне источника.

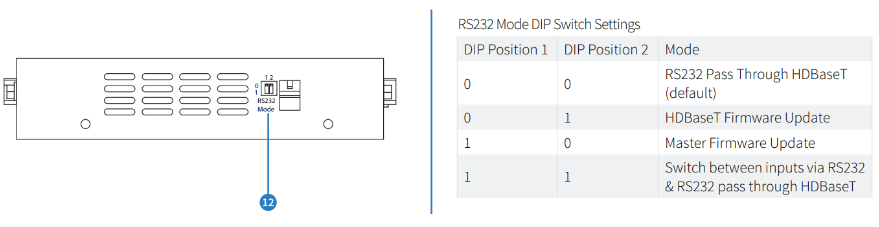

12. DIP-переключателей управления RS232 — смотри таблицу справа для настроек.

Особенности:

• Расширяет HDMI и VGA/аудио на расстояние до 100 м по одному кабелю CAT
• Автоматическое переключение между входами HDMI и VGA/аудио, отображение последнего подключенного входного сигнала
• Ручное переключение между входами с помощью кнопки-переключателя или управления RS-232 на передатчике или приемнике.
• Поддерживает видео 4K UHD до 70 м (3840 x 2160 при 30 Гц 4:4:4, 4096 x 2160 при 24 Гц 4:4:4 и 4K при 60 Гц 4:2:0)
• Поддерживает стандартные разрешения видео от 480i до 4K и большинство стандартных разрешений VGA (полный список поддерживаемых разрешений VGA см. в руководстве)
• Поддерживает полное отображение 3D-сигнала
• Поддерживает обход CEC (Consumer Electronics Control) — только HDMI
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Поддерживает двунаправленный сквозной порт RS-232
• Поддерживает двунаправленный ИК-сигнал со всех входов и выходов
• Поставляется с ИК-приемником Blustream и излучателями
• Поддерживает двунаправленный PoC (питание по кабелю) для питания расширителей как со стороны передатчика, так и со стороны приемника.
• Совместимость с HDCP 1.4

Технические характеристики:

HEX100HDVGA-TX:

• Разъемы аудиовхода: 1 аналоговый левый/правый стереоразъем 3,5 мм
• Разъемы видеовхода: 1 х HDMI типа A и 1 х VGA (DB-15)
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45
• ИК-входы: 1 х 3,5-мм стереоразъем
• Порты ИК-выхода: 1 x 3,5 мм монофонический разъем
• Последовательный порт RS-232: 1 x DB9, гнездо
• Монтажные кронштейны в комплекте

HEX100HDVGA-RX:

• Разъемы аудиовыхода: 2 аналоговых RCA, левый/правый и коаксиальный цифровой
• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45
• Разъемы видеовыхода: 1 x HDMI типа A
• ИК-входы: 1 х 3,5-мм стереоразъем
• Порты ИК-выхода: 1 x 3,5 мм монофонический разъем
• Последовательный порт RS-232: 1 x DB9, гнездо
• Монтажные кронштейны в комплекте

Общие:

• Размеры (Ш x Г x В): 115 мм x 135 мм x 30 мм (с соединениями)
• Размеры (Ш x Г x В): 115 мм x 125 мм x 30 мм (без разъемов)
• Вес: 0,35 кг (без аксессуаров)
• Размеры коробки (Ш x Г x В): 300 мм x 155 мм x 90 мм
• Вес в упаковке: 1,2 кг
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C)
• Источник питания: 12 В/2 А постоянного тока, винтовой разъем.
