Blustream RX70CS

Приемник Blustream RX70CS

Blustream RX70CS - приемник HDBaseT™ CSC.

Приемник Blustream RX70CS HDMI 2.0 4K 60 Гц 4:4:4 (18 Гбит/с) HDCP 2.2 HDBaseT™ ARC предлагает лучшие на ASV-рынке функции с использованием технологии CSC.

RX70CS принимает сигналы HDMI с разрешением 1080p, двунаправленный ИК-порт и RS-232, переданные на расстоянии до 70 м. (при разрешении сигнала HDMI 4K 60 Гц 4:4:4 18 Гбит/с — до 40 м).

Ресивер RX70CS имеет выход аналогового и цифрового аудио. RX70CS поддерживает ARC при использовании его с совместимым оборудованием Blustream.

RX70CS – ресивер совместим с матрицами Blustream — AMF42AU, C6CS, C88CS, HMXL66ARC и HMXL88ARC.

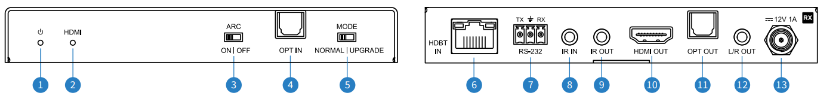

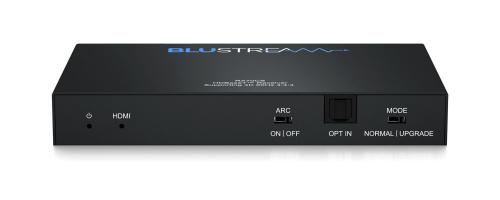

Ресивер Blustream RX70CS. Передняя и задняя панел:

1. Индикатор состояния питания.
2. Индикатор соединения сигнала HDMI.
3. Переключатель выбора режима ARC. Изменяет режим PoC при использовании с совместимыми продуктами Matrix с поддержкой ARC.
4. Оптический аудиовход — аудиовход Toslink. Подключается к оптическому выходу локального устройства отображения для функции Audio Return Channel.
5. Переключатель выбора режима порта RS-232. Режим обновления прошивки или нормальный рабочий режим.
6. Вход HDBaseT™.
7. 3-контактный разъем RS-232 Phoenix.
8. IR IN (к ИК-приемнику Blustream 5V 3,5 мм).
9. IR OUT (к ИК-излучателю Blustream 5V 3,5 мм).
10. Выход HDMI — подключение к HDMI на дисплее.
11. Оптический аудиовыход Toslink. Подключается к локальному AV-усилителю и обеспечивает локальный выход HDMI-аудио.
12. Аналоговый аудиовыход левый/правый - 3,5-мм стереоразъем для эмбедированного звука с входа HDMI. Поддерживает только стереофонический 2-канальный звук PCM.
13. Вход питания постоянного тока 12 В/1 А. с винтовым разъемом.

Расширенные функции RX70CS.

RX70CS был разработан для работы со всеми матричными продуктами Blustream HDBaseT™ и будет принимать аудио и видео с этих устройств, а также двунаправленное управление через ИК-порт и RS-232.

Расширенные функции, такие как ARC и CSC, будут работать только с совместимыми матрицами или трансмиттерами.

В приведенной ниже таблице представлены матричные продукты, поддерживающие эти расширенные функции:

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR*.
• Поддерживает прием видео HDMI 1080p на расстояние до 70 м по одному кабелю CAT.
• Поддерживает прием видео 4K 60 Гц 4:4:4 UHD на расстоянии до 40 м.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Автоматическое понижение разрешения видеовхода до 4K 60 Гц 4:4:4 до 1080p.
• Поддерживает ARC (Audio Return Channel) от подключенного дисплея через HDMI или оптические цифровые входы (при использовании с совместимым передатчиком / матрицей Blustream)*.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Atmos и DTS-HD Master Audio.
• Двунаправленный сквозной порт RS-232.
• Поддерживает двунаправленную передачу ИК-сигнала на совместимое устройство HDBaseT™.
• Поддерживает двунаправленный PoC для питания RX70CS от совместимых передатчиков / матриц Blustream HDBaseT™ или подачи питания на передатчик HDBaseT™, когда RX70CS питается от местного источника питания.
• Поддержка HDCP 2.2.
• Рекомендуемый ресивер для матричных продуктов Blustream AMF42AU, C6CS, C88CS, HMXL66ARC и HMXL88ARC.

Технические характеристики:

• Разъемы видеовхода: 1 разъем HDBaseT™ RJ45.
• Разъемы видеовыхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы аудиовхода: 1 x Toslink (S/PDIF) — только для оптического возврата аудио.
• Разъемы аудиовыходов: 1 x Toslink (S/PDIF), 1 x 3,5 мм L/R аналоговый аудиосигнал - только для аудиовывода входного сигнала HDBaseT™.
• Последовательный порт RS-232: 1 3-контактный разъем Phoenix.
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Монтажный комплект: включен.
• Размеры корпуса (без подключений) (Ш x Г x В): 140 x 84 x 18 мм.
• Размеры корпуса (с соединениями) (Ш x Г x В): 140 x 98 x 18 мм.
• Вес в упаковке: 0,5 кг.
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C).
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C).
• Источник питания: 1 x 12 В/1 А постоянного тока, винтовой разъем.

Технические характеристики зависят от функций, поддерживаемых подключенным устройством HDBaseT™.
