Blustream SW41HDBT

Коммутатор Blustream SW41HDBT

Blustream SW41HDBT - это 4-канальный коммутатор HDMI 2.0 4K 60 Гц 4:4:4 HDBaseT™, использующий технологию CSC для одновременной передачи входов HDMI и HDBaseT™ на выходы HDMI и HDBaseT™.

SW41HDBT распологает расширенными функциями, включая PoC для питания подключенных передатчиков и приемников Blustream, веб-интерфейс для настройки и управления, управление через CEC, ручной или автоматический выбор источника, сквозной порт RS-232 и управление через переднюю панель, ИК-порт, RS-232 и TCP/IP.

SW41HDBT — это идеальный продукт для зала заседаний, классной комнаты или места для совещаний при использовании в сочетании с нашими настенными продуктацми Blustream HDBaseT™.

Передняя панель SW41HDBT:

1. Индикатор состояния питания.
2. Индикатор включения автоматического определения сигнала.
3. Индикаторы выбора входного сигнала.
4. Кнопка Auto/Select – короткое нажатие для ручного переключения между входами (1–4), длительное нажатие для включения/отключения автоматического переключения сигнала.

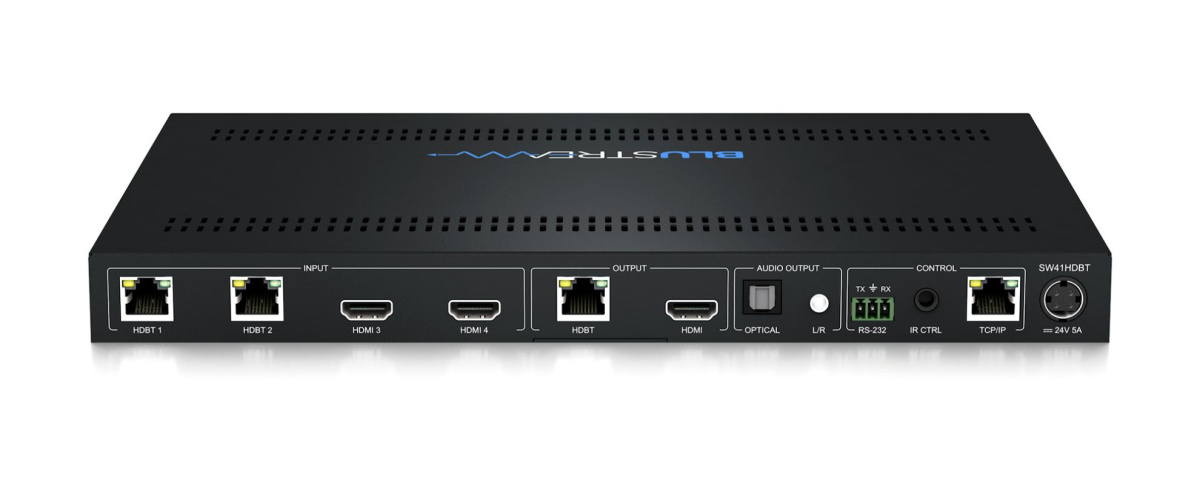

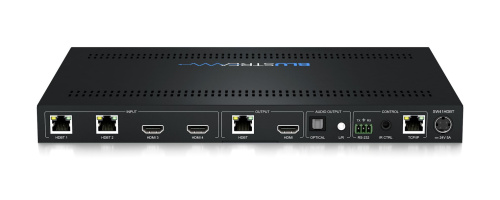

Задняя панель SW41HDBT:

1. Входы HDBaseT™ (1–2) — подключение к передатчикам Blustream HDBaseT™.
2. Входаы HDMI (3-4).
3. Выходы HDBaseT™ — подключение к ресиверу Blustream HDBaseT™ для удаленного оборудования отображения
4. Выходы HDMI
5. Цифровой удиовыход: 1 x Toslink (S/PDIF), деэмбедированный звук с выбранного входа.
6. Аналоговый аудиовыход — стереоразъем 3,5 мм, деэмбедированный звук с выбранного входа. Входной сигнал источника должен быть только 2-канальным звуком PCM.
7. RS-232 — 3-контактный разъем Phoenix для сквозного подключения RS-232 или переключения входов.
8. IR CTRL — подключение к ИК-приемнику Blustream 5V 3,5 мм или стороннему процессору управления через кабель IR-CAB для управления переключением.
9. TCP/IP (RJ45) — подключение к локальной сети для управления через веб-интерфейс или TCP/IP.
10. Порт питания —адаптер постоянного тока 24 В/5 А. для питания устройства.

Автоматическое переключение/определение сигнала.

Коммутатор SW41HDBT может автоматически переключать источники входного сигнала при подключении или отключении сигнала через распознавание TMDS* или 5 В. от устройства-источника. Режим автоматического переключения предназначен для работы со любым из HDBaseT™ передатчиками Blustream, однако при использовании настенного передатчика HEX31WP-TX необходимо соблюдать особые меры.

Коммутатор SW41HDBT и HDBaseT™ передатчик HEX31WP-TX имеют возможность автоматического переключения источников. И если оба устройства настроены на режим автоматического переключения, то режим автоматического переключения в передатчике HEX31WP-TX будет иметь приоритет над SW41HDBT и активирует его вход, когда источник подключен к HEX31WP-TX, или отключит этот источник.

Дополнительную информацию смотри в руководстве Blustream для SW41HDBT или HEX31WP-TX, которые доступны на веб-сайте Blustream.

TMDS (Transition-Minimised Differential Signaling) — это физические видео- и аудиоданные, передаваемые устройством- источником по кабелю HDMI.

Веб-интерфейс управления SW41HDBT.

Коммутатор SW41HDBT имеет встроенный веб-интерфейс, который можно использовать для управления и настройки коммутатора. Имя пользователя по умолчанию: Blustream. Пароль по умолчанию: 1234. IP-адрес по умолчанию: 192.168.0.200. Для получения дополнительной информации смотри руководство пользователя SW41HDBT, которое можно загрузить с веб-сайта Blustream.

Гостевая учетная запись - Эта учетная запись не требует входа пользователя. Гостевая учетная запись может только переключать источники. Доступ гостя может быть изменен администратором, ограничивая входы или выходы по мере необходимости.

Учетные записи пользователей - Можно использовать 7 учетных записей пользователей, каждая из которых имеет индивидуальные данные для входа. Учетным записям пользователей могут быть назначены разрешения для определенных областей и функций. Пользователь должен войти в систему, чтобы использовать эти функции.

Учетная запись администратора - Эта учетная запись обеспечивает полный доступ ко всем функциям Switcher, а также позволяет назначать пользователям разрешения.

Особенности:

• 2 входа HDMI 2.0 и 2 входа HDBaseT™, которые можно переключать на одновременные выходы HDBaseT™ и HDMI.
• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT.
• Расширенное преобразование цветового пространства (CSC) поддерживает спецификацию HDMI 2.0 18 Гбит/с, включая HDR.
• Автоматическое понижение разрешения видеовхода до 4K 60 Гц 4:4:4 до 4K 30 Гц 4:4:4/4K 60 Гц 4:2:0 или 1080p на HDBaseT™.
• Вход HDBaseT™ поддерживает видео 4K UHD до 40 м (3840 x 2160 при 30 Гц 4:4:4, 4096 x 2160 при 24 Гц 4:4:4 и 4K при 60 Гц 4:2:0), выход HDBaseT™ поддерживает 4K UHD видео до 40 м (3840 x 2160
• 60 Гц 4:4:4) с совместимым приемником CSC*.
• Расширяет HDMI 1080p на расстояние до 70 м от передатчика до SW41HDBT и до 70 м от SW41HDBT до приемника.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby
• Digital Plus и DTS-HD Master Audio.
• Поддерживает PoC при использовании с совместимыми передатчиками и приемниками 12 В HDBaseT™*
• Совместимость со всеми передатчиками и приемниками Blustream HDBaseT™*.
• Выход аудио на аналоговые и цифровые выходы Toslink (S/PDIF) одновременно.
• Модуль веб-интерфейса для настройки и управления коммутатором.
• Ручной или автоматический выбор источника с управлением через переднюю панель, ИК, RS 232 и TCP/IP
• Автоматический выбор источника поддерживается только совместимыми передатчиками Blustream HDBaseT™*.
• Совместимость с HDCP 2.2 с расширенным управлением EDID.

Технические характеристики:

• Разъемы видеовхода: 2 разъема HDMI типа A, 19-контактный, гнездо, 2 разъема HDBaseT™ RJ45.
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45, 1 разъем HDMI типа A, 19-контактный, гнездо.
• Разъемы аудиовыхода: 1 x Toslink (S/PDIF), 1 x 3,5 мм (L/R), аналоговый аудиосигнал.
• Последовательный порт RS-232: 1 3-контактный разъем Phoenix.
• Управление TCP/IP: 1 разъем RJ45, гнездо
• ИК-входные порты: 2 стереоразъема 3,5 мм.
• Размеры корпуса (Ш x В x Г): 305 x 28 x 220 мм.
• Вес в упаковке: 1,5 кг.
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C).
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C).
• Источник питания: 24 В/5 А постоянного тока.
