DR.HD EX 100 LIR

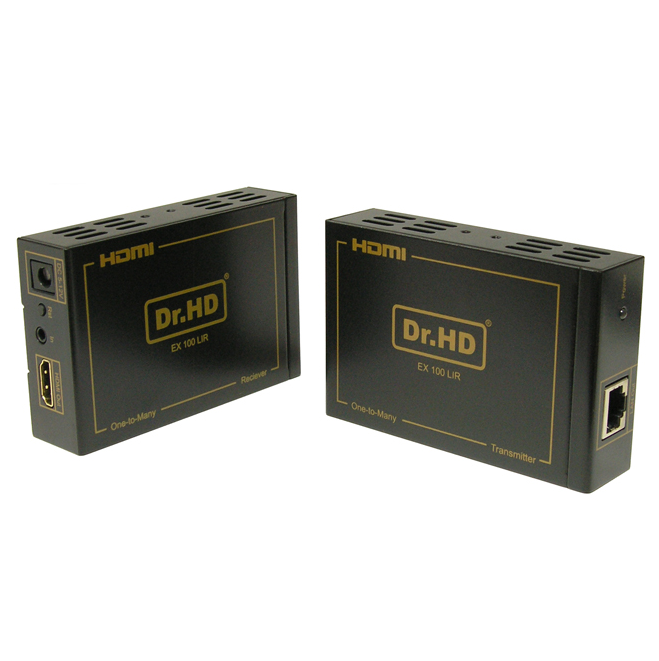

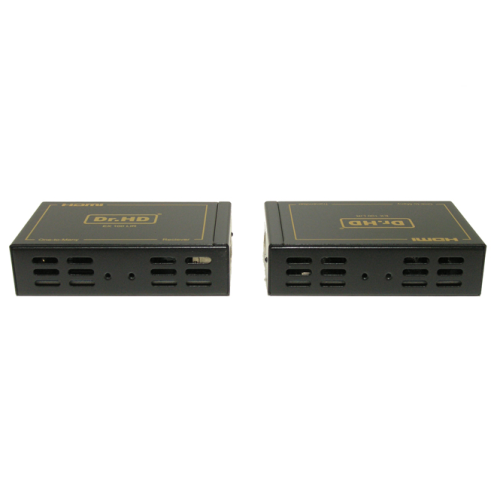

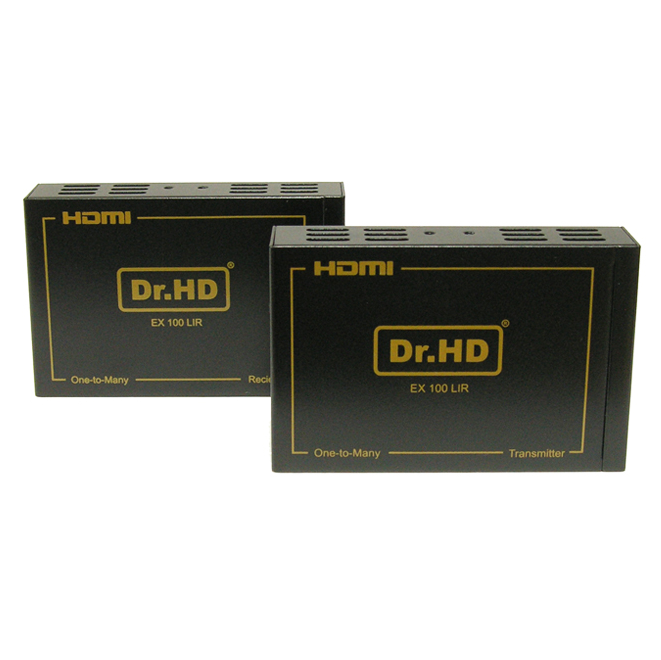

Комплект HDMI удлинителей  DR.HD EX 100 LIR

Dr.HD EX 100 LIR - HDMI удлинитель для передачи сигнала высокой четкости по ОДНОМУ кабелю "витая пара" на расстояние до 120 метров! Передавать сигнал можно как напрямую, так и по локальной сети. Кроме того, с помощью обычных сетевых свичей и роутеров, данное устройство может раздавать сигнал на 500 метров и подключать до 253 абонентов!

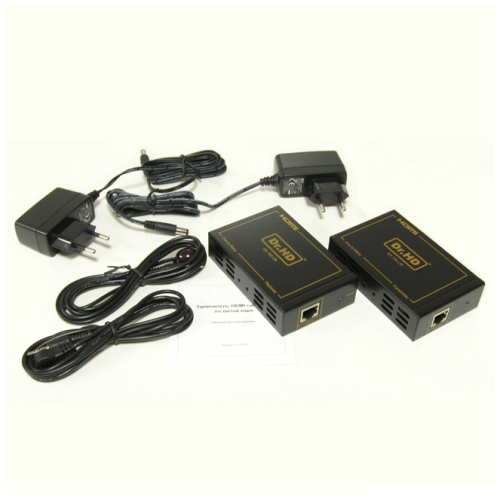

В отличие от модели Dr.HD EX 100LAN, в комплект этого удлинителя входит ИК-приемник и ИК-предатчик для управления удаленным источником сигнала.

Данное оборудование позволяет передавать цифрового видеосигнала высокого качества - HDMI стандарта на большие расстояния, используя в качестве среды передачи витую пару CAT5E/CAT6. Кроме того возможно распределение сигнала на несколько устройств отображения (телевизоров, мониторов, проекторов) путем использования дополнительных приемников (приобретаются отдельно). В основе работы данного устройства лежит протокол TCP/IP. Удлинитель может быть использован в квартирах, коттеджах, супермаркетах торговых центрах, конференц-залах и т.д. Входящие в комплект поставки приемник и передатчик ИК сигнала позволяют дистанционно управлять источником видеосигнала.

В качестве источников видеосигнала могут быть использованы DVD, Blu-ray проигрыватели, игровые приставки Play Station и Xbox, спутниковые, эфирные и кабельные ресиверы, компьютеры и прочие устройства, оснащенные HDMI выходом.

Все подключения устройств производятся HDMI кабелем типа «Standard» или «Higth speed» с разъёмами «тип А вилка». Примите во внимание, что при использовании кабеля типа“Standard” будут недоступны некоторые режимы высокого разрешения.

Обратите внимание, что блоки Dr.HD EX 100 LIR и Dr.HD EX 100 LAN взаимозаменяемые!

Порядок коммутации удлинителя Dr.HD EX 100 LIR

1. Отключить и физически отсоединить все коммутируемые устройства от сети 220В.
2. Соединить устройства HDMI и Ethernet кабелями.
3. Подсоединить все устройства к сети переменного тока 220В.
4. Включить все устройства.

Установка и настройка удлинителя Dr.HD EX 100 LIR

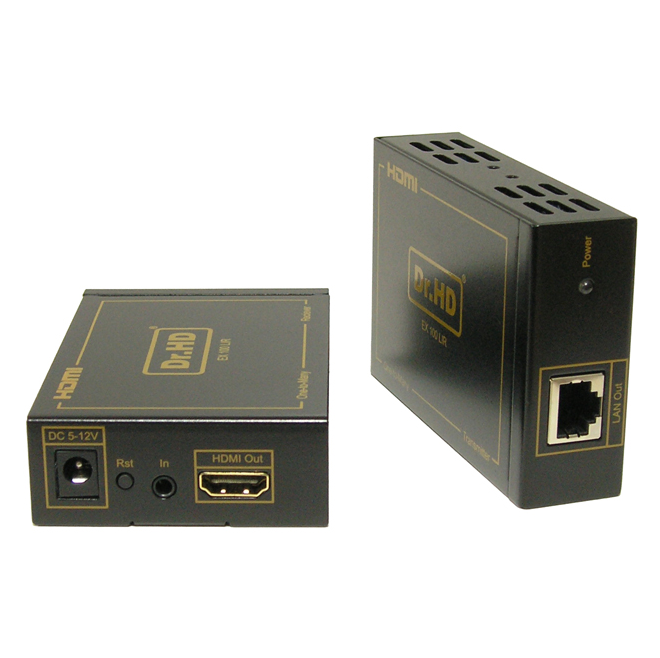

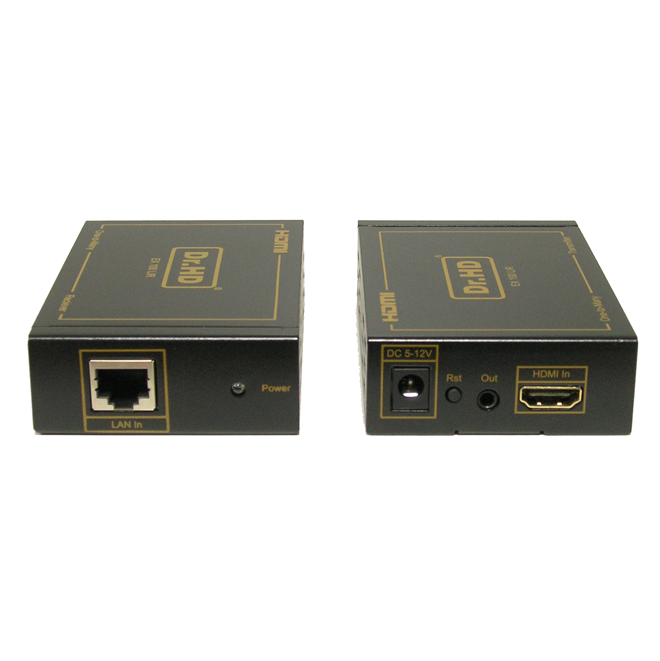

Через разъемы LAN In и LAN Out устройства соединяются между собой или подключаются к Ethernet свичам существующей локальной сети. Кабель для подключения должен иметь «прямой» ((IEEE-568B) )обжим. HDMI In и HDMI Out служат для подключения источника и устройства отображения соответственно. In и Out предназначены для подключения входящих в комплект приемника и передатчика ИК сигнала ПДУ. Кнопки Reset сбрасывают устройства к заводским установкам. Для сброса нужно нажать и удерживать кнопку не менее 10 секунд.

При соединении Передатчика и Приемника прямым кабелем никаких настроек не требуется. Удлинитель начинает нормально функционировать сразу после включения.

Иная ситуация, если комплект подключается к существующей локальной сети или к Передатчику подключено более одного Приемника. В этом случае возможен конфликт IP адресов устройств.

На заводе установлены следующие IP адреса:

• Передатчик 192.168.168.55
• Приемник 192.168.168.56

Для изменения адресов устройств выполните следующие действия:

1. Соедините устройство с компьютером прямым кабелем витая пара (блок питания устройства должен быть отключен от сети 220В)
2. В компьютере зайдите в свойства сетевого адаптера и измените IP адрес на 192.168.168.ХХХ. Где ХХХ любое число в диапазоне 1-254, за исключением 55 и 56. К примеру так, как на рисунке:
3. Включите питание устройства.
4. Откройте любой Интернет Браузер и в адресной строке введите http://192.168.168.XX, где ХХ – 55, если Вы хотите сконфигурировать Передатчик, или 56 – если
5. В левой стороне страницы выберете System ? System setting и измените IP адрес на нужный.

Пример: Вы подключаете 5 приемников к одному передатчику через Ethernet свич. Необходимо сконфигурировать только 4 приемника, установив в них следующие IP 192.168.168.ХХ, где ХХ принимает значения 57, 58, 59 и 60.

На этом настройка закончена. Соедините устройства в сеть, подключите источник видеосигнала и устройства отображения, включите питание всех устройств. Система готова к работе.

Технические характеристики Dr.HD EX 100 LIR:

• Длина кабеля витая пара (CAT5/CAT5e/CAT6): до 120м
• Количество приемников подключаемых к одному передатчику: до 253
• Поддерживаемые разрешения HDMI: до 1080p
• Поддерживаемые разрешения DVI: до 1080p
• Уровень входного TMDS сигнала: 1,2В
• Входной DDC сигнал: 5В (TTL уровень)
• Ширина полосы пропускания: 225 МГц
• Скорость TMDS передачи: до 6,75 Гб/с
• ESD защита: 8кВ при воздушном разряде, 4 кВ при контактном разряде
• Температура хранения: -15 - +55°С
• Рабочая температура: +5 - +40°С
• Относительная влажность: до 90%
• Габаритные размеры каждого блока: 100 (Д) X 25 (В) X 65(Ш)
• Источники питания: +5 - +12В
