Blustream HEX11WP-TX

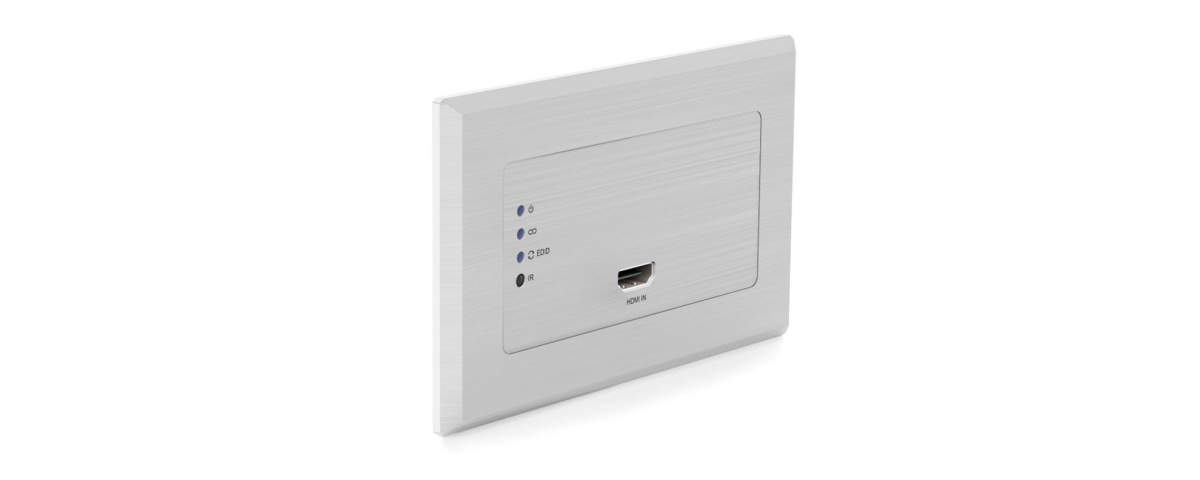

Настенная HDMI-панель Blustream HEX11WP-TX

Blustream HEX11WP-TX - настенная HDMI-панель HEX11WPB-TX Передатчик HDBaseT™ — поддерживает видео 4K, которое расширяет HDMI до 70 м при 1080p (40 м 4K 60 Гц 4:2:0).

HEX11WPB-TX был разработан для работы со всеми ресиверами и матрицами Blustream HDBaseT™, устанавливается как в обычные так и в европейские распределительные коробки и может питаться локально или от совместимых продуктов Blustream HDBaseT™.

Blustream HEX11WP-ТX окрашен в серебристый цвет.

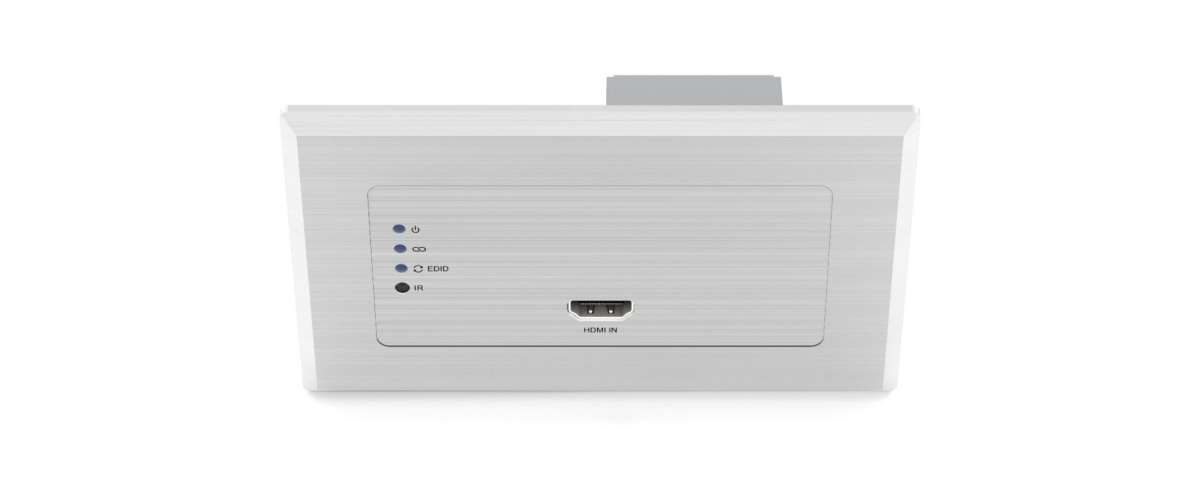

Передатчик Blustream HEX11WP-TX. Передняя панель:

1. Индикатор состояния питания — загорается при включении.
2. Индикатор состояния соединения HDBaseT™ — загорается при успешном подключении передатчика к ресиверу HDBaseT™/матричному изделию.
3. Кнопка выбора EDID — переключение между 2 режимами EDID.
4. ИК-приемник — встроенный ИК-датчик для передачи ИК-сигнала.
5. Вход HDMI — порт HDMI типа A для подключения источника HDMI.

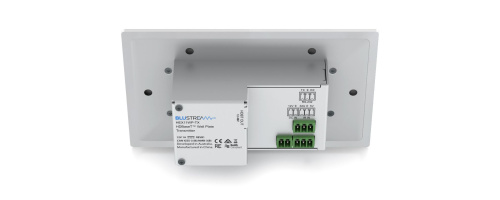

Ресивер Blustream HEX11WP-TX. Задняя панель:

6. Выход HDBaseT™ — порт RJ45 HDBaseT™ для подключения к входному порту HDBaseT™ совместимого ресивера/ матричного устройства Blustream HDBaseT™.
7. Вход постоянного тока 12 В — 2-контактный разъем Phoenix для подключения к источнику питания Blustream 12 В (прилагается) Продукт поддерживает PoC для продуктов Blustream HDBaseT™ Receiver. Выход PoC не активен, пока источник HDMI не подключен к настенной панели. Эту функцию можно использовать для триггера 12 В на коммутаторе Blustream SW41HDBT.
8. Вход ИК-приемника — 3-контактный разъем Phoenix для подключения к ИК-приемнику Blustream (не входит в
комплект).
9. RS-232 — 3-контактный разъем Phoenix для сквозного подключения RS-232 к/от совместимого устройства Blustream
HDBaseT™.

Примечание. При локальном питании HEX11WP-TX и использовании PoC для питания совместимого устройства- приемника Blustream питание включается только тогда, когда активное устройство-источник HDMI подключено к HEX11WP TX. Эта функция используется для автоматического переключения коммутатора Blustream SW41HDBT HDBaseT™. Продукты, начиная с версии B.

Особенности:

• Усовершенствованная технология HDBaseT™, обеспечивающая передачу видео и аудио по одному кабелю CAT
• Поддерживает видео 4K UHD до 40 м (3840 x 2160 при 30 Гц 4:4:4, 4096 x 2160 при 24 Гц 4:4:4 и 4K при 60 Гц 4:2:0)
• Расширяет HDMI с разрешением 1080p на расстояние до 70 м
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Поддерживает PoC 12–48 В от совместимых ресиверов / матриц Blustream HDBaseT™ *
• Двунаправленный сквозной порт RS-232
• Поддерживает передачу ИК-сигнала на приемник HDBaseT™ / матричное устройство
• Совместим со всеми ресиверами / матрицами Blustream HDBaseT™ **
• Магнитная окантовка лицевой панели, обеспечивающая совместимость с задними боксами Великобритании и ЕС
• Поддержка HDCP 2.2
• При локальном питании HEX11WP-TX PoC не передается на подключенное принимающее устройство HDBaseT™.

Технические характеристики:

• Разъемы видеовхода: 1 x HDMI типа A, 19-контактный, гнездо
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45
• Порт RS-232: 1 x 3-контактный разъем Phoenix
• Порт ИК-входа: 1 x 3-контактный разъем Phoenix
• Локальный вход питания: 1 x 2-контактный разъем Phoenix
• Размеры корпуса (Ш x В x Г): 136 мм x 76 мм x 44 мм (без лицевой панели)
• Размеры корпуса (Ш x В x Г): 146 мм x 86 мм x 44 мм (с лицевой панелью)
• Размеры лицевой панели (Ш x В x Г): 146 мм x 86 мм x 6 мм
• Размеры блока задней коробки (Ш x В x Г): 78 мм x 49 мм x 39 мм (часть блока размещена внутри задней коробки)
• Монтажная глубина ЕС: 40 мм (минимум) — монтажная коробка не входит в комплект
• Вес в упаковке: 2,1 кг
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C)
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C)
• Источник питания: 12 В/1 А постоянного тока.
