Blustream AMF42AU

Коммутатор Blustream AMF42AU

Blustream AMF42AU - это мультиформатный 4x2 презентационный 4К коммутатор, который имеет 3 входа HDMI и 1 вход USB- C,  можно независимо маршрутизировать на 2 выхода HDMI и HDBaseT™.

Коммутатор AMF42AU выполняет плавное переключение входных сигналов, масштабирование видео, имеет микрофонный вход с фантомным питанием 48 В, выполняет микширование звука. В прибор встроен графический веб-интерфейс для управления и настройки коммутатора, управления источниками и дисплеем через CEC, RS-232 и ИК, ручной или автоматический выбор источника, сквозной ИК и управление через
переднюю панель, ИК, RS-232 и TCP/IP, применена технология PoC для питания совместимого с Blustream ресивера HDBaseT™.

AMF42AU — идеальный продукт для конференц-залов, учебных пространств, залов для совещаний.

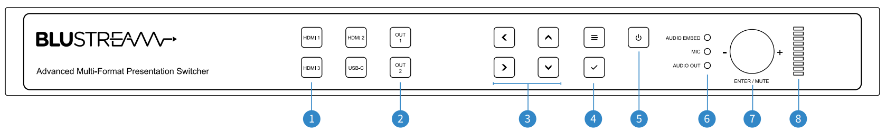

Передняя панель AMF42AU. Назначение разъемов:

1. Кнопки выбора входа — нажмите, чтобы выбрать входной сигнал от HDMI 1 до 3 и USB-C
2. Кнопки выбора выхода — нажмите, чтобы выбрать выходной порт между выходами 1 и 2
3. Кнопки меню «Вверх» / «Вниз» / «Влево» / «Вправо» — нажмите для навигации по системе экранного меню.
4. Кнопки меню и выбора — нажмите кнопку menu, чтобы открыть экранное меню, и кнопку select, чтобы выбрать элементы в системе экранного меню
5. Кнопка питания — нажмите и удерживайте, чтобы включить или выключить видеокоммутатор
6. Светодиодный индикатор Audio Embed /Mic/Audio Out — указывает текущий выбранный источник звука для регулировки громкости
7. Кнопка ввода/отключения звука с поворотным диском — нажмите, чтобы отрегулировать текущий выбранный источник звука, поверните, чтобы отрегулировать уровень громкости вверх или вниз
8. Светодиодных индикаторов уровня громкости - показывает уровень громкости выбранного в данный момент аудиоисточника

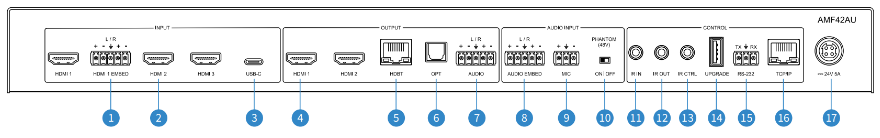

Задняя панель AMF42AU. Назначение разъемов:

1. Вход HDMI Audio Embed — поддерживает сбалансированный или несбалансированный аналоговый звук для эмбедирования через вход HDMI 1
2. Входы HDMI 1, 2, 3
3. Вход USB-C
4. Выхода HDMI 1, 2
5. Выход HDBaseT™. Подключитесь к совместимому ресиверу Blustream HDBaseT™
6. Оптический аудиовыход (разъем Toslink)
7. Аналоговый аудиовыход, поддерживает балансный или небалансный аналоговый аудиовыход
8. Audio Embed Input: поддерживает сбалансированный или несбалансированный звук для встраивания поверх входного сигнала.
9. Микрофонных вход — поддерживает сбалансированные и несбалансированные микрофоны
10. Переключатель включения/выключения фантомного питания 48 В. для микрофона.
11. ИК-вход
12. ИК-выход
13. Вход ИК-управления
14. USB-порт для обновления прошивки.
15. Порт RS-232.
16. Порт TCP/IP — разъем RJ45 для подключения к локальной сети для управления матрицей по протоколу TCP/IP и для доступа к веб интерфейсу
17. Порт питания: используйте входящий в комплект адаптер постоянного тока 24 В/5 А

Веб-интерфейс управления AMF42AU.

Необходимо подключить FTP кабель Сат5е к разъему TCP/IP RJ45 и к вашей локальной сети, чтобы получить доступ к веб- интерфейсу AMF42AU.
По умолчанию матрица настроена на DHCP, однако, если DHCP-сервер (например, сетевой маршрутизатор) не установлен, IP-
адрес матрицы вернется к следующей информации:

• IP-адрес по умолчанию: 192.168.0.200
• Имя пользователя по умолчанию: blustream
• Пароль по умолчанию: 1234

Веб-интерфейс AMF42AU поддерживает несколько пользователей:

Учетная запись гостя - учетная запись не требует входа пользователя. Гостевая учетная запись может изменять источники только для каждой зоны. Доступ гостя может быть изменен администратором, ограничивая входы или выходы по мере необходимости.

Учетные записи пользователей. Можно использовать 7 учетных записей пользователей, каждая из которых имеет индивидуальные данные для входа. Учетным записям пользователей могут быть назначены разрешения для определенных областей и функций. Пользователь должен войти в систему, чтобы использовать эти функции.

Учетная запись администратора. Эта учетная запись обеспечивает полный доступ ко всем функциям AMF42AU, а также позволяет назначать пользователям разрешения.

Особенности:

• 3 входа HDMI, 1 вход USB-C
• Выходы: 2хHDMI и HDBaseT ™ на 2 выходе
• CSC (Color Space Conversion) HDMI 2.0 18 Гбит / с.
• Независимое масштабирование видео на выходах
• Видео с разрешением 4K UHD 60 Гц 4: 4: 4
• Плавное переключение
• USB Type C до 4K UHD 60 Гц 4: 4: 4, DP1.2 / 40 Вт
• ARC (Audio Return Channel) доступен через S/PDIF при использовании приемника RX70CS
• Микширование поверх источника звука.
• Фантомное питание 48 В
• Управление дисплеем через CEC** (Consumer Electronics Control), RS-232 и ИК
• Модуль веб-интерфейса
• Драйверы для основных производителей систем управления
• HDCP 2.2 с расширенным управлением EDID

Все функции предназначены для работы с ресивером Blustream RX70CS HDBaseT™.

CEC контроль - AMF42AU поддерживает CEC-управление устройствами-источниками и дисплеями через веб-интерфейс продукта и RS- 232. Можно отправлять команды CEC, такие как включение / выключение питания, выбор входа, а также увеличение или уменьшение громкости.

CEC (Consumer Electronics Control) –является однопроводной двунаправленной последовательной шиной, которая выполняет функции пульта дистанционного управления. CEC - разработана, чтобы пользователь мог управлять несколькими устройствами (до 10) всего лишь одним пультом дистанционного управления

Технические характеристики:

• Разъемы видеовхода: 3 x HDMI типа A, 19-контактный, гнездо, 1 x USB-C типа C
• Разъемы видеовыхода: 2 разъема HDMI типа A, 19-контактный, гнездо, 1 разъем HDBaseT™ RJ45.
• Разъемы аудиовхода: 2 5-контактных разъема Phoenix (2-канальный балансный/несбалансированный аналоговый звук)
• Входные разъемы микрофона: 1 3-контактный разъем «Феникс»
• Разъемы аудиовыходов: 1 5-контактный разъем Phoenix (2-канальный балансный/несбалансированный аналоговый звук), 1 оптический разъем Toslink (S/PDIF)
• Порты RS-232: 1 3-контактный разъем Phoenix.
• Управление TCP/IP: 1 разъем RJ45, гнездо
• ИК-входные порты: 2 стереоразъема 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Возможность монтажа в стойку: высота стойки 1U, стойки в комплекте.
• Размеры корпуса (Ш x В x Г): 437 x 44 x 265 мм.
• Рабочая температура: от 32°F до 104°F (от -5°C до +55°C).
• Температура хранения: от -4°F до 140°F (от -25°C до +70°C).
• Источник питания: 24 В/5 А постоянного тока.
