Blustream SW21AB-V2

Коммутатор Blustream SW21AB-V2

Blustream SW21AB-V2 -  это 2-полосный HDMI-коммутатор со встроенным аудиовыходом.

Коммутатор поддерживает HDMI 2.0 и HDCP 2.2 с разрешением видео до 4K при 60 Гц 4:4:4.

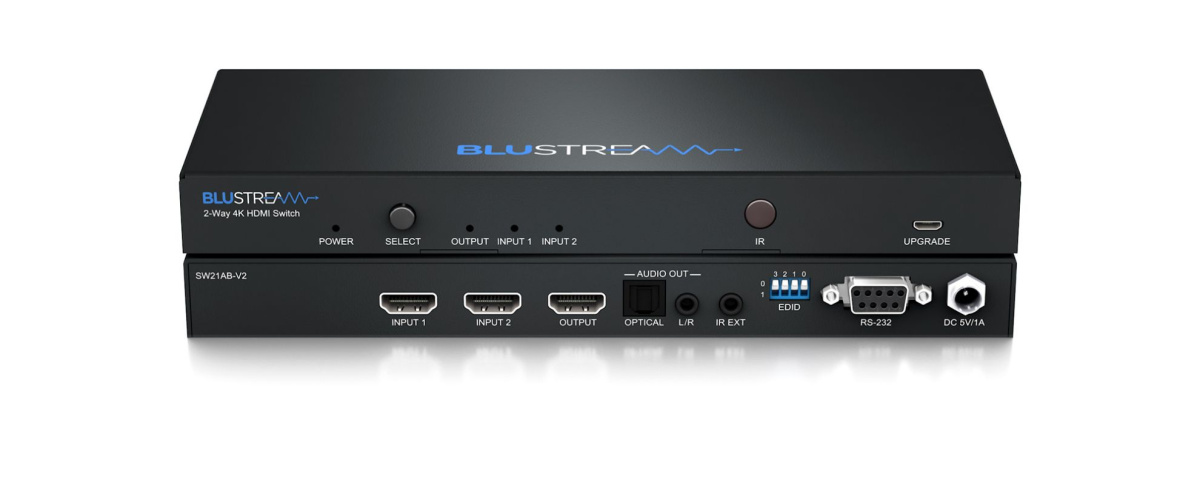

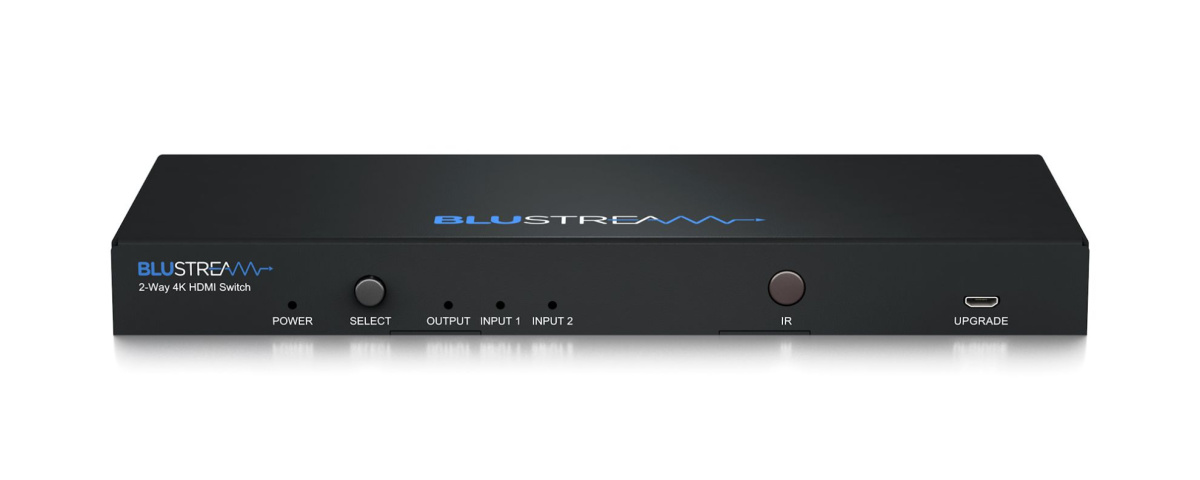

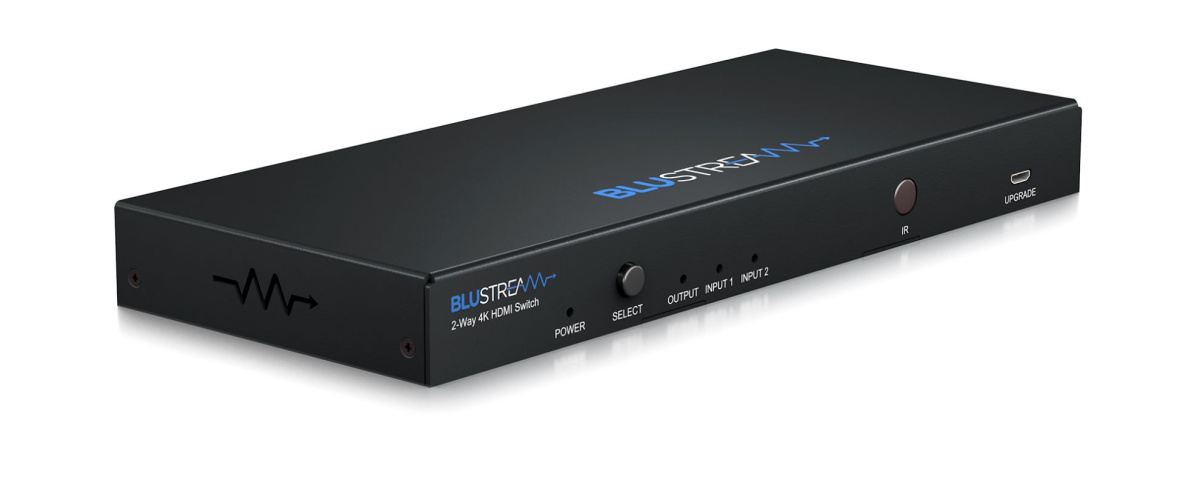

Паредняя панель SW21AB-V2:

1. Кнопка выбора — нажмите для переключения между входами HDMI. Функция автопереключения включается/отключается нажатием и удерживая кнопку «Выбрать» в течение 5 секунд. Индикатор входа мигнет 3 раза, чтобы подтвердить, что функция переключения включена/
отключена.
2. Светодиодный индикатор выхода — указывает, подключено ли устройство отображения к выходу HDMI коммутатора.
3. Светодиодных индикатора входа — отображают активный в данный момент вход HDMI.
4. Окно ИК-приемника

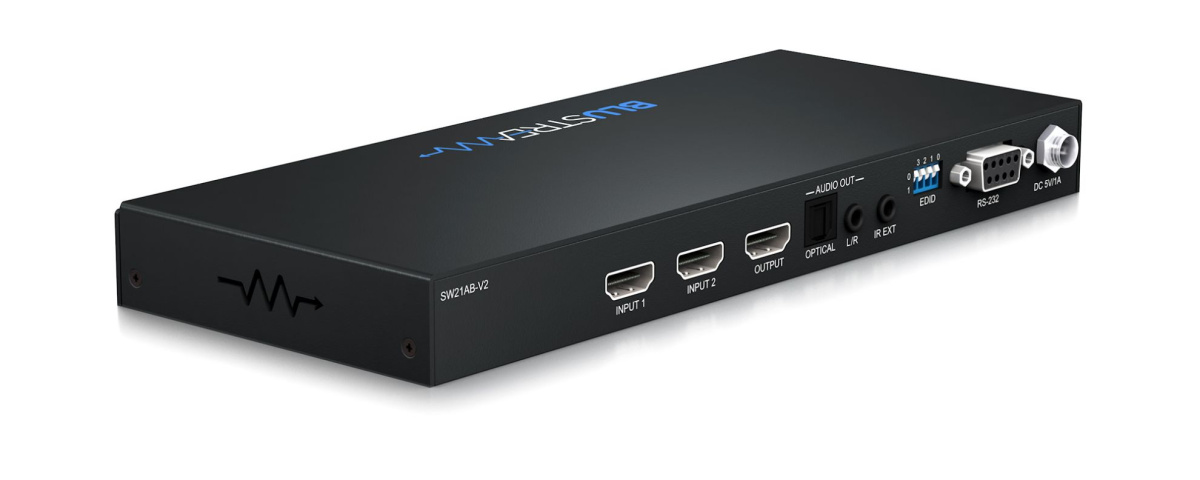

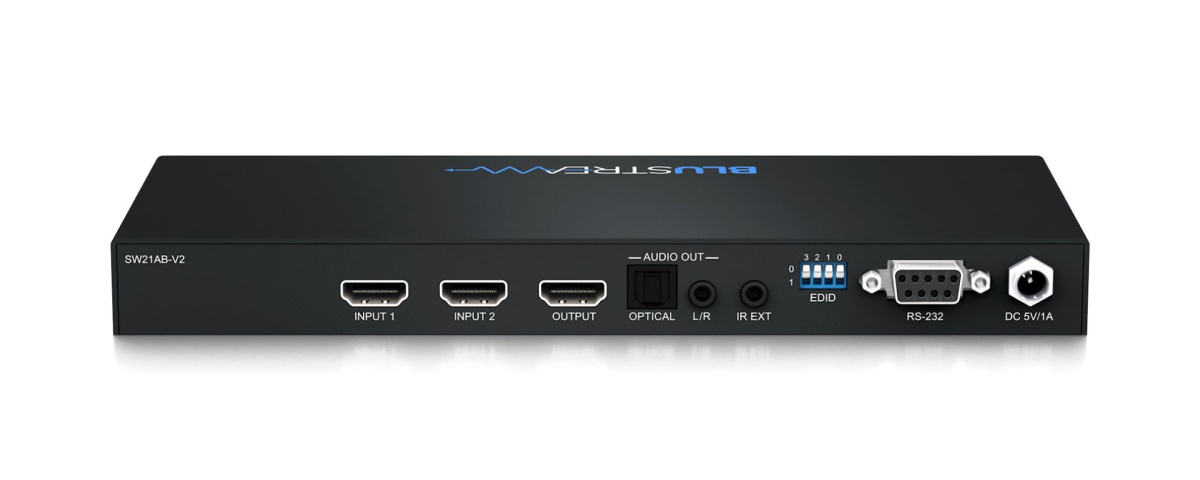

Задняя панель SW21AB-V2:

1. Входы HDMI — подключение к устройствам-источникам HDMI
2. Выход HDMI — подключение к устройству отображения HDMI
3. Оптический выход S/PDIF. Извлечение цифрового звука из выбранного входа HDMI.
4. Левый/правый аналоговый аудиовыход (стереоразъем 3,5 мм) — деэмбедирование из выбранного входа HDMI. Исходный вход
Для работы аналогового выхода должен быть двухканальный звук PCM. SW21AB-V2 не выполняет микширование многоканальных сигналов.
звуковые сигналы
5. Внешний ИК-порт. Подключите ИК-приемник Blustream 5 В или процессор управления коммутатором.
6. DIP-переключателей EDID — см. стр. 06.
7. Порт RS-232 — для управления коммутатором с ПК или процессора управления.
8. Порт питания. Для питания коммутатора используйте прилагаемый адаптер постоянного тока Blustream 5 В/1 А.

Особенности:

• Имеет 2 входа HDMI, которые можно переключить на один выход HDMI.
• Поддерживает видео 4K UHD с полной спецификацией HDMI 2.0 (4K при 60 Гц 4:4:4)
• Совместимость с HDCP 2.2
• Поддерживает отображение 3D-сигнала
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Вывод звука HDMI на аналоговый левый/правый аудио и коаксиальные цифровые выходы одновременно
• Управление через переднюю панель и ИК
• Расширенное управление EDID.

Технические характеристики:

• Разъемы видеовхода: 2x HDMI типа A
• Разъемы видеовыхода: 1x HDMI тип A
• Разъемы аудиовыхода: 1x RCA (SPDIF) и 1x аналоговый аудио L/R (стереоразъем 3,5 мм)
• Входные ИК-порты: 1x 3,5-мм стереоразъем
• Размеры корпуса (Ш x В x Г): 196 мм x 23 мм x 94 мм
• Размеры, включая соединения (Ш x В x Г): 196 мм x 32 мм x 104 мм
• Вес в упаковке: 0,8 кг
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C)
• Источник питания: 5 В/2 А постоянного тока.
