Blustream SW41AB-8K

Коммутатор Blustream SW41AB-8K

Blustream SW41AB-8K - 4-канальный коммутатор 8K HDMI 2.1.

Коммутатор Blustream SW41AB-8K HDMI 2.1 объединяет несколько устройств-источников, где функциональные возможности чипсета HDMI 2.1 используются для сигналов 8K 60 Гц и 4K 120 Гц.

Благодаря выбору 4 источников входного сигнала HDMI SW41AB-8K может автоматически переключаться на основе обнаружения быстрого подключения 5 В., или нового сигнала TMDS, RS-232 или вручную с помощью ИК-порта на передней панели.

Аналоговый и оптический цифровой (S/PDIF) аудиоразъемы обеспечивают интеграцию звука. SW41AB-8K совместим с HDCP2.3 и имеет расширенные возможности управления EDID подключенными исходными устройствами.

 подключенных устройств-источников.

Предупреждение:
Из-за требований к пропускной способности видеосигналов HDMI 2.1 8K настоятельно рекомендуем использовать сертифицированные ультравысокоскоростные кабели HDMI®, например серию кабелей Blustream Precision 48 HDMI 2.1 (доступны длиной от 1 до 30 метров). Производительность может быть скомпрометирована из-за несертифицированных кабелей.

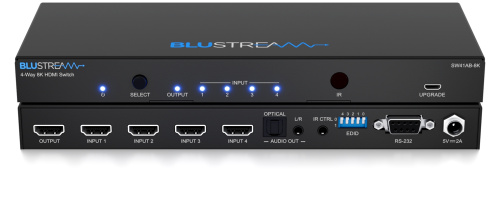

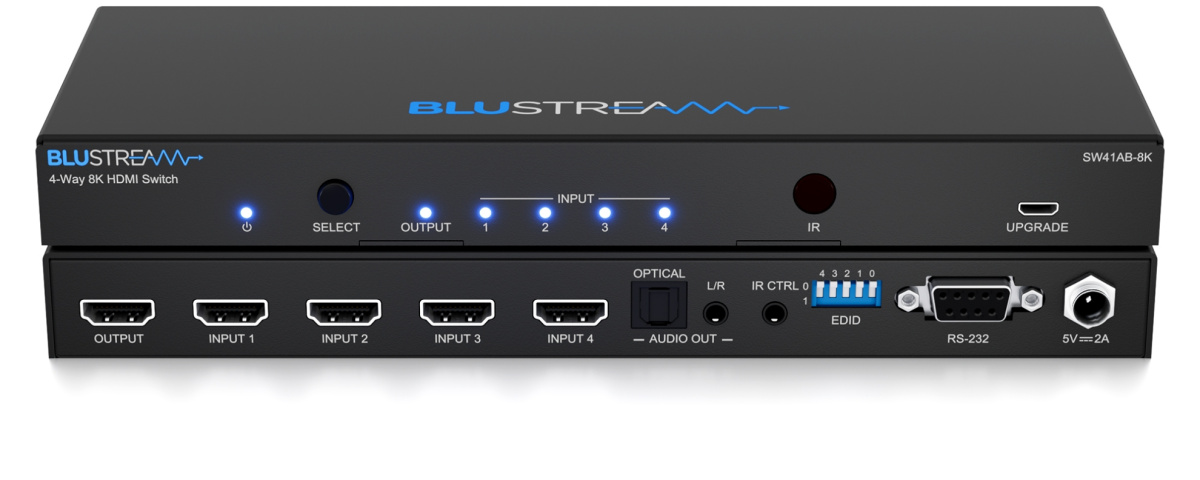

Передняя панель SW41AB-8K:

1. Кнопка выбора — нажмите для переключения между входами HDMI (1 > 2 > 3 > 4 > 1...). Функция автоматического переключения включена / отключить, нажав и удерживая кнопку «Выбрать» в течение 5 секунд. Индикатор входа мигнет 3 раза, чтобы подтвердить переключение.
Функция включена/выключена
2. Светодиодный индикатор выхода — указывает, подключено ли устройство отображения к выходу HDMI коммутатора.
3. Светодиодных индикатора входа — отображают активный в данный момент вход HDMI.
4. Окно ИК-приемника
5. Порт обновления прошивки — Micro USB позволяет обновлять прошивку устройства.

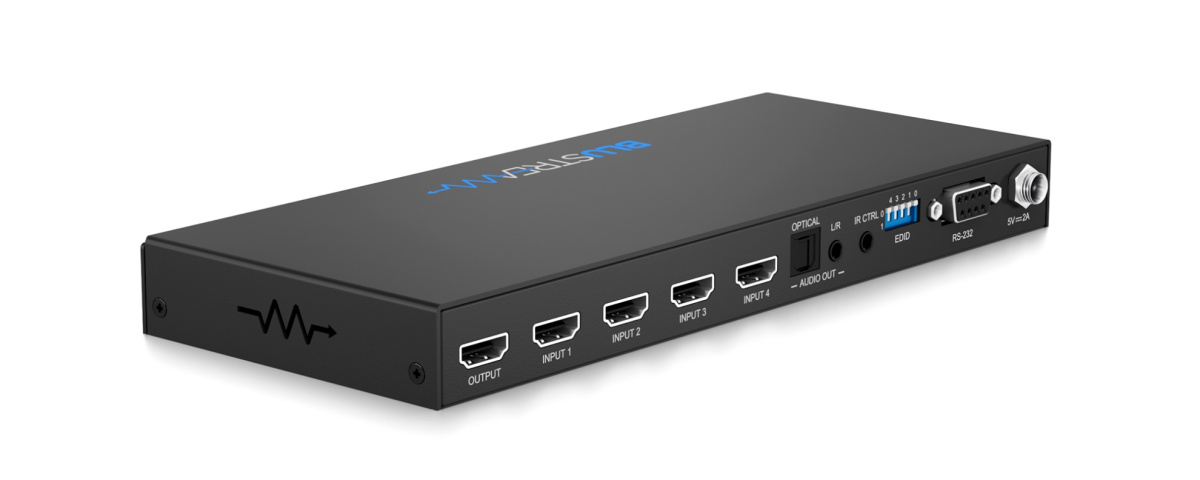

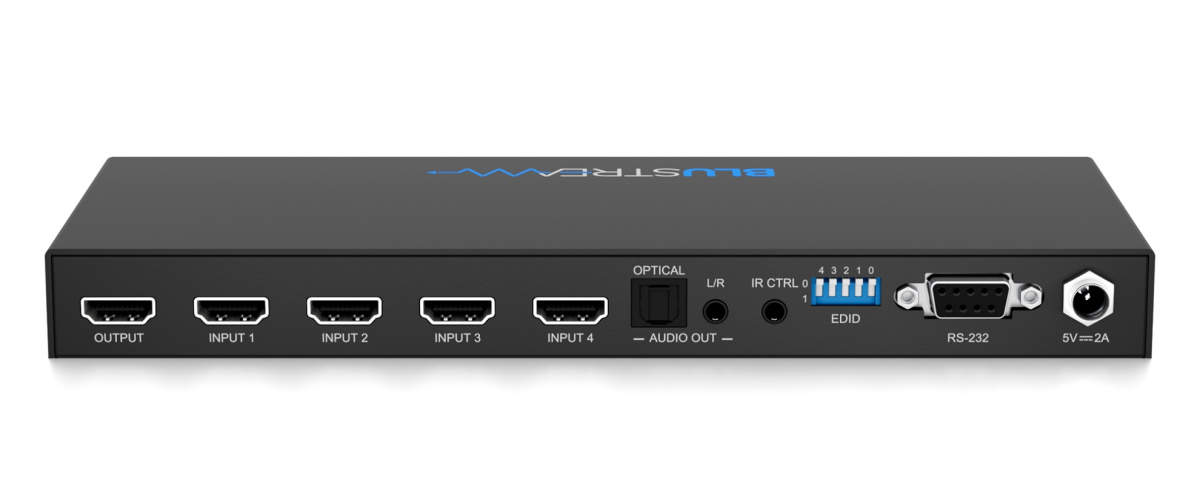

Задняя панель SW41AB-8K:

1.Выход HDMI — подключение к устройству отображения HDMI
2. Входа HDMI — подключение к устройствам-источникам HDMI
3. Оптический выход S/DIF. Извлечение цифрового звука из выбранного входа HDMI.
4. Левый/правый аналоговый аудиовыход (стереоразъем 3,5 мм) — деэмбедирование из выбранного входа HDMI. Исходный вход
Для работы аналогового выхода должен быть двухканальный звук PCM. SW41AB-8K не выполняет микширование многоканальных сигналов.
звуковые сигналы
5. Внешний ИК-порт — подключите прилагаемый ИК-приемник Blustream 5 В или процессор управления для управления коммутатором.
6. DIP-переключателей EDID – см. стр. 06
7. Порт RS-232 — для управления коммутатором со стороннего процессора управления или ПК.
8. Порт питания — для питания коммутатора используйте прилагаемый адаптер постоянного тока Blustream 5 В/2 А.

Особенности:

• Имеет 4 входа HDMI 2.1, которые можно переключать на один выход HDMI
• Поддерживает спецификацию HDMI 2.1 40 Гбит/с, включая HDR
• Поддерживает до 8K60 YCbCr 4:2:0 10 бит, 8K30 RGB/YCbCr 4:4:4 10 бит или 4K120 RGB/YCbCr 4:4:4 10 бит
• Поддерживает ALLM (режим автоматической низкой задержки) и VRR (переменную частоту обновления)
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby Atmos, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
• Автоматическое переключение источников HDMI с помощью определения сигнала 5 В и/или TMDS
• Ручное переключение источников HDMI через переднюю панель, ИК и RS-232
• Одновременное переключение звука на аналоговый L/R аудио и оптический (S/PDIF) цифровой выход
• 5 В / 12 В ИК-совместимость
• Совместимость с HDCP 2.3 с расширенным управлением EDID.

Технические характеристики:

• Входные видеоразъемы: 4x HDMI типа A
• Выходные видеоразъемы: 1x HDMI типа A
• Выходные аудиоразъемы: 1x RCA (SPDIF) и 1x аналоговый аудио L/R (стереоразъем 3,5 мм)
• ИК-входные порты: 1x 3,5 мм стереоразъем Гнездо
• Последовательный порт RS-232: 1x DB-9, гнездо
• Размеры корпуса (Ш x В x Г): 196 мм x 41 мм x 94 мм
• Размеры вместе с соединениями (Ш x В x Г): 196 мм x 41 мм x 104 мм
• Вес в упаковке : 0,9 кг
• Рабочая температура: от 32°F до 104°F (0°C до 40°C)
• Температура хранения: от -4°F до 140°F (-20°C до 60°C)
• Источник питания: 5 В / 2A постоянного тока.
