Blustream HEX100HDVGA-TX

Передатчик Blustream HEX100HDVGA-TX

Blustream HEX100HDVGA-TX - это передатчик 4K HDBaseT™, передающий HDMI и VGA на расстояние до 100 м.

Передатчик HEX100HDVGA-TX имеет автоматическое переключение сигналов видеовходов и преобразование входа VGA/аудио в HDMI/HDBaseT™.

Передатчик HEX100HDVGA-TX имеет двунаправленный ИК-порт, RS-232 и PoC (питание по кабелю) для совместимого приемника или матрицы HDBaseT™.

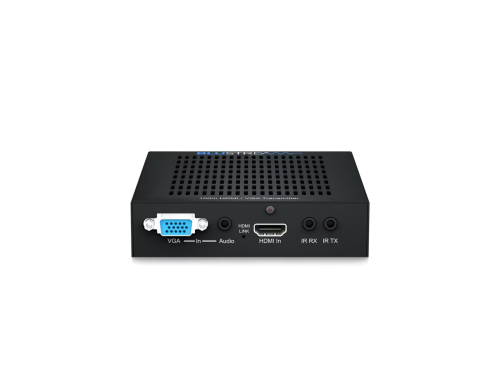

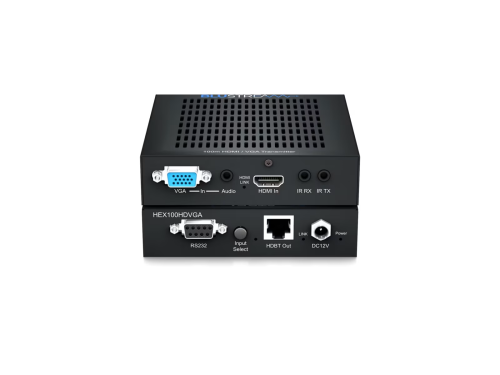

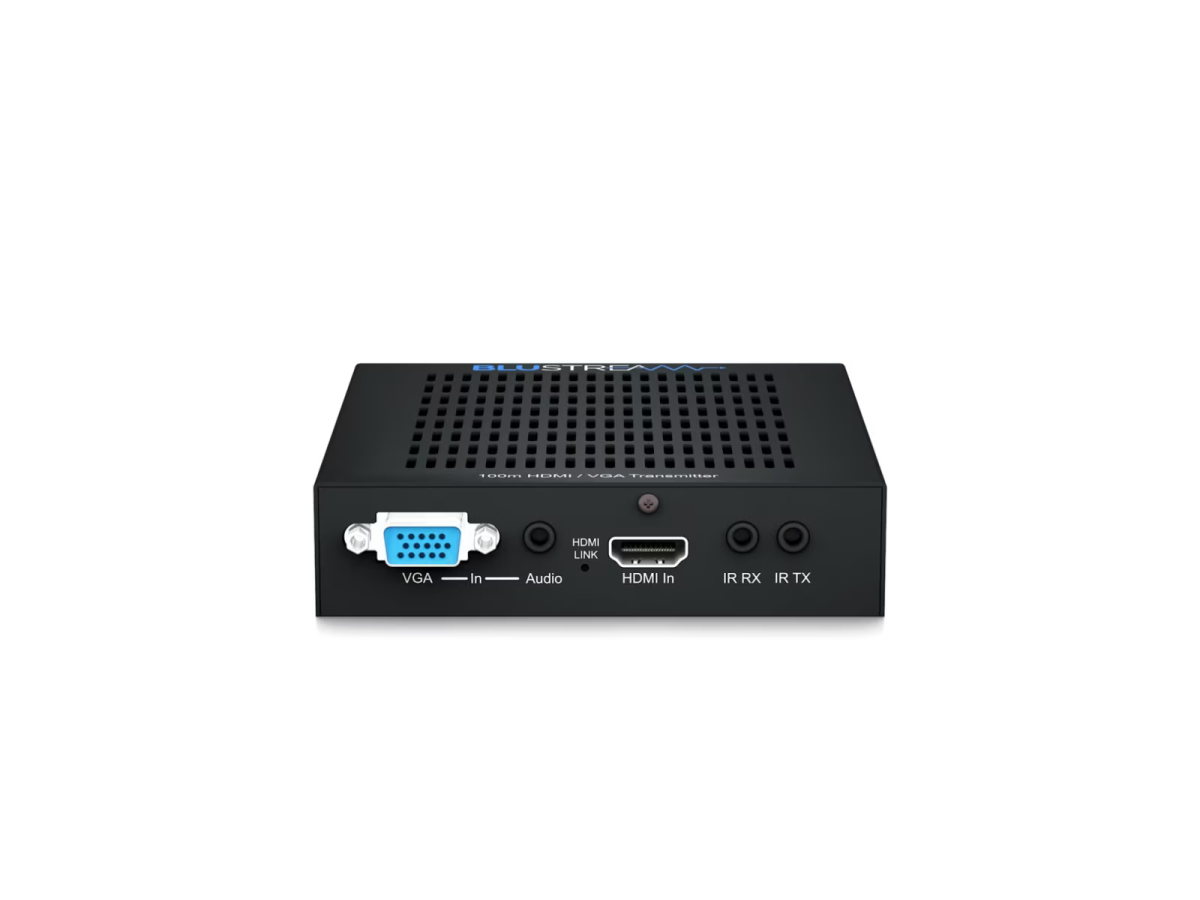

Передняя и задняя панель приемника HEX100HDVGA-TX:

1. Вход VGA
2. Ааудиовход аналоговый -стереоразъем 3,5 мм.
3. Вход HDMI — подключение к устройству-источнику HDMI.
4. Порт IR Rx — передает ИК-сигнал на HEX100HDVGA-Rx (ИК-порт Tx). Подключите ИК-датчик Blustream или процессор управления для отправки ИК-команд на дисплей.
5. Порт IR Tx — подключение ИК-излучателя Blustream 5 В. Используется для управления устройствами-источниками со стороны дисплея.
6. Порт RS232 — двунаправленный порт RS232 к HEX100HDVGA-RX и обратно.
7. Кнопка выбора входа — переключение между входом HDMI и VGA/аудио.
8. Индикатор состояния входа — красный = VGA/аудио, синий = HDMI.
9. Выход HDBaseT — разъем RJ45.
10. Порт питания —адаптер постоянного тока 12 В / 2 А. (комплект HEX100HDVGA может питаться как от передатчика, так и от приемника).

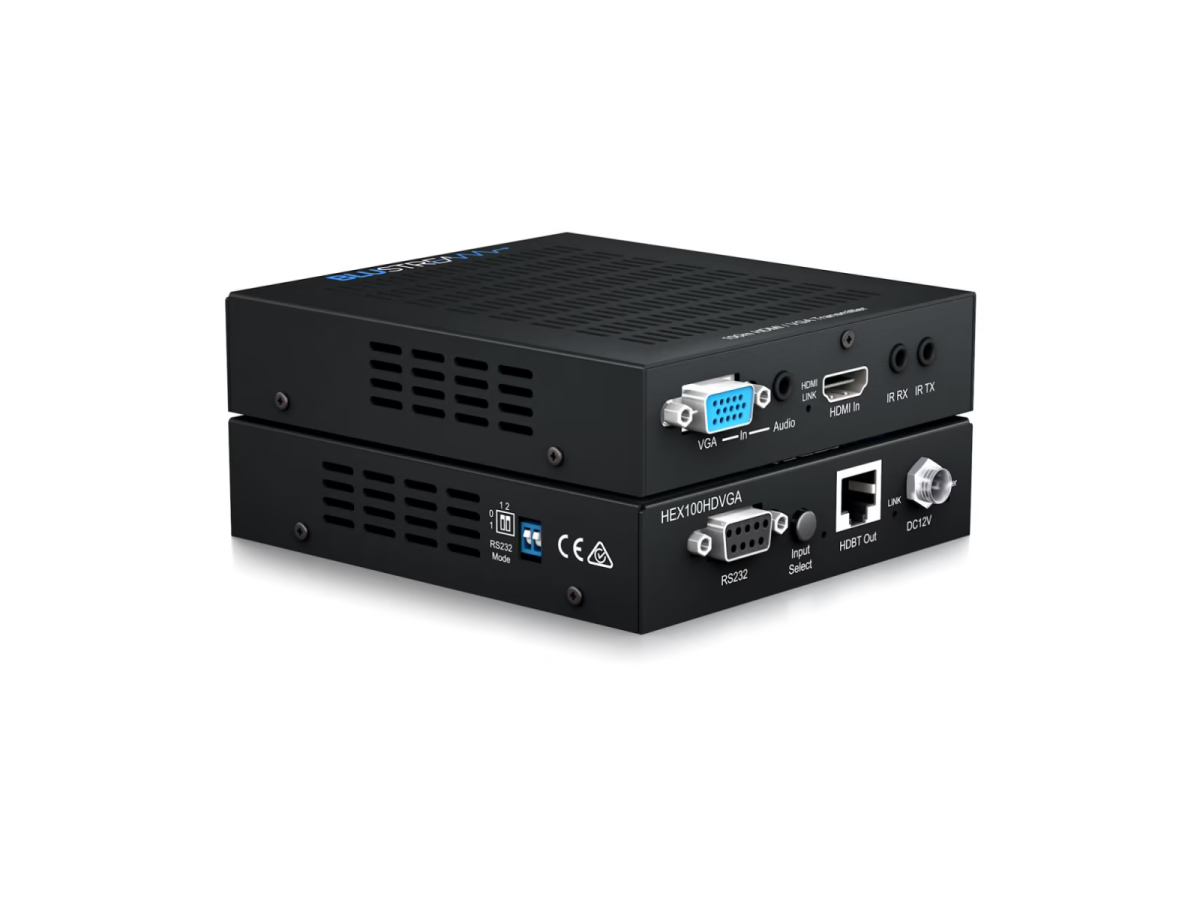

Вид сбоку приемника HEX100HDVGA-TX:

11. DIP-переключатели управления RS232 — смотри таблицу справа для настроек.

Особенности:

• Передает сигналы HDMI и VGA/аудио на расстояние до 100 м по одному кабелю CAT.
• Автоматическое переключение сигнала между входами HDMI и VGA/аудио.
• Ручное переключение между входами с помощью переключателя или управления RS-232 на передатчике.
• Поддерживает передачу видео 4K UHD (3840 x 2160 при 30 Гц 4:4:4, 4096 x 2160 при 24 Гц 4:4:4 и 4K при 60 Гц 4:2:0) на расстоянии до 70 м.
• Поддерживает все стандартные разрешения видео, включая VGA-WUXGA и 480i-4K.
• Поддерживает отображение 3D-сигнала.
• Поддерживает двунаправленный сквозной порт RS-232.
• Поддерживает все известные аудиоформаты HDMI, включая передачу Dolby TrueHD, Dolby Atmos, Dolby Digital Plus и DTS-HD Master Audio.
• Поставляется с ИК-приемником и излучателем Blustream.
• Поддерживает двунаправленный PoC (питание по кабелю)
• Совместимость с HDCP 1.4.

Технические характеристики:

• Разъемы аудиовхода: 1 аналоговый левый/правый стереоразъем 3,5 мм.
• Разъемы видеовхода: 1 x HDMI типа A и 1 x VGA (DB-15).
• Разъемы видеовыхода: 1 разъем HDBaseT™ RJ45.
• ИК-входные порты: 1 стереоразъем 3,5 мм.
• ИК-выходные порты: 1 моноразъем 3,5 мм.
• Порт RS-232: 1 x DB9, розетка
• Монтажные кронштейны в комплекте
• Размеры (Ш x Д x В): 115 x 135 x 30 мм (с соединениями)
• Размеры (Ш x Д x В): 115 x 125 x 30 мм (без соединений)
• Вес: 0,35 кг (без аксессуаров)
• Размеры коробки (Ш x Г x В): 300 x 155 x 90 мм.
• Вес в упаковке: 1,2 кг.
• Рабочая температура: от 32°F до 104°F (от 0°C до 40°C)
• Температура хранения: от -4°F до 140°F (от -20°C до 60°C).
• Источник питания: 12 В/2 А постоянного тока, винтовой разъем.
